VIPA System SLIO IM 053DP

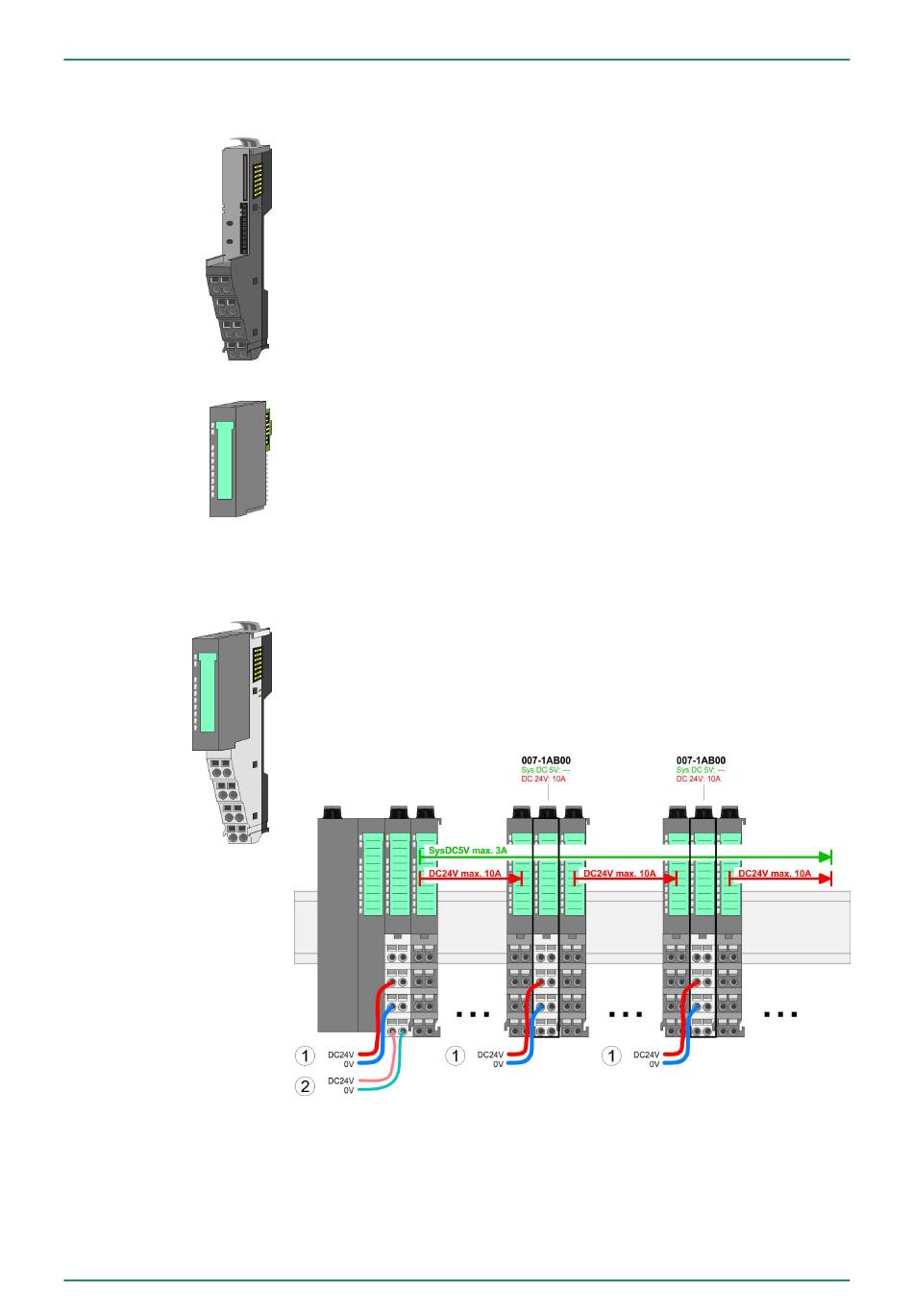

Terminal-Modul
Elektronik-Modul
Power-Module
HB300 | IM | 053-1DP00 | DE | 15-06
Das Terminal-Modul bietet die Aufnahme für das Elektronik-Modul,
beinhaltet den Rückwandbus mit Spannungsversorgung für die Elekt-
ronik, die Anbindung an die DC 24V Leistungsversorgung und den
treppenförmigen Klemmblock für die Verdrahtung. Zusätzlich besitzt
das Terminal-Modul ein Verriegelungssystem zur Fixierung auf einer
Tragschiene. Mittels dieser Verriegelung können Sie Ihr SLIO-System
außerhalb Ihres Schaltschranks aufbauen und später als Gesamt-
system im Schaltschrank montieren.
Über das Elektronik-Modul, welches durch einen sicheren Schiebe-
mechanismus mit dem Terminal-Modul verbunden ist, wird die Funkti-
onalität eines SLIO-Peripherie-Moduls definiert. Im Fehlerfall können
Sie das defekte Elektronik-Modul gegen ein funktionsfähiges Modul
tauschen. Hierbei bleibt die Verdrahtung bestehen.
Auf der Frontseite befinden sich LEDs zur Statusanzeige. Für die ein-
fache Verdrahtung finden Sie bei jedem Elektronik-Modul auf der
Front und an der Seite entsprechende Anschlussbilder.
Die Spannungsversorgung erfolgt im System SLIO über Power-
Module. Diese sind entweder im Kopf-Modul integriert oder können
zwischen die Peripherie-Module gesteckt werden. Je nach Power-
Modul können Sie Potenzialgruppen der DC 24V Leistungsversor-
gung definieren bzw. die Elektronikversorgung um 2A erweitern. Zur
besseren Erkennung sind die Power-Module farblich von den Peri-
pherie-Modulen abgesetzt.
Grundlagen und Montage
Systemvorstellung
11
