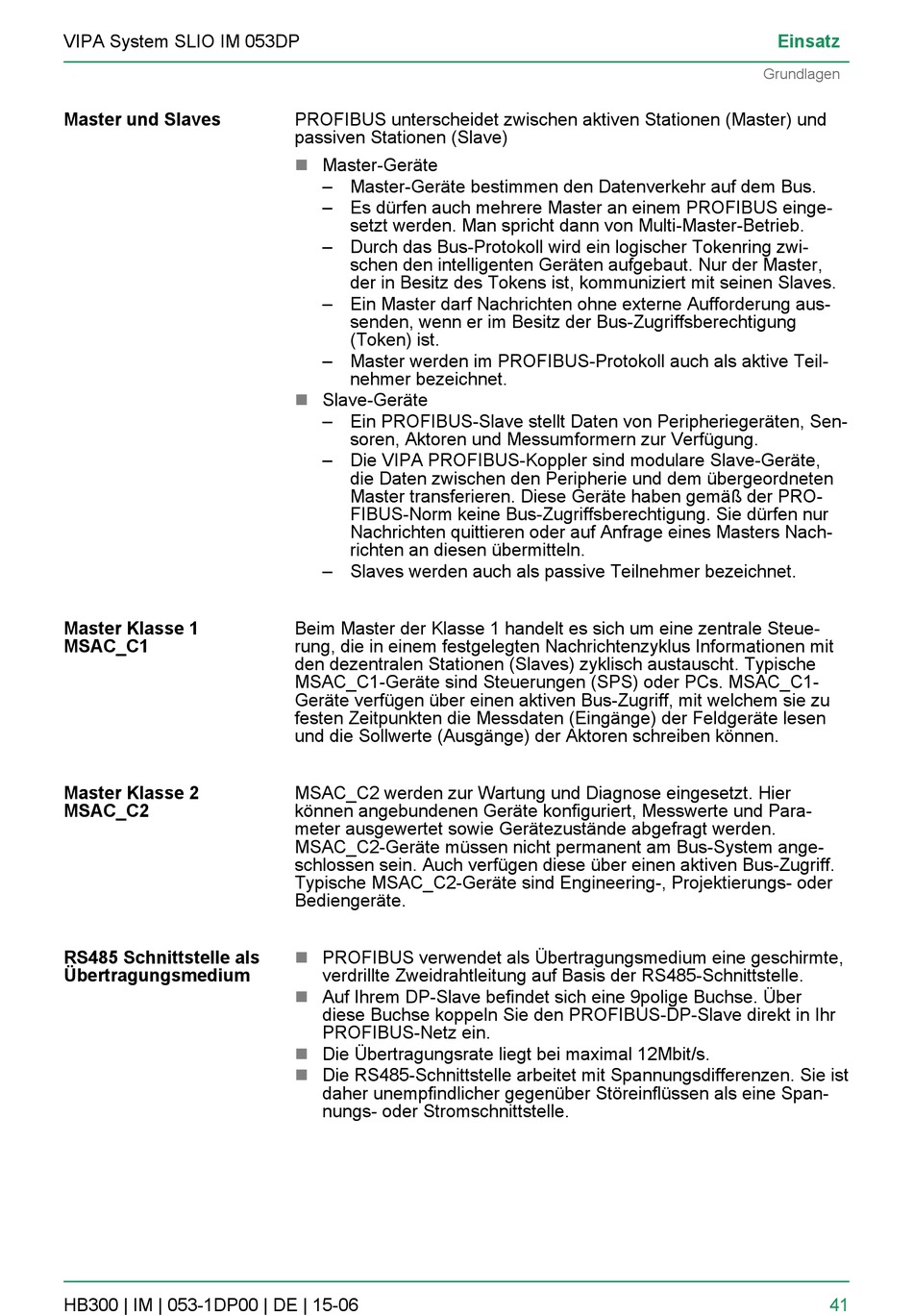

VIPA System SLIO IM 053DP
Master und Slaves
Master Klasse 1
MSAC_C1
Master Klasse 2
MSAC_C2
RS485 Schnittstelle als
Übertragungsmedium
HB300 | IM | 053-1DP00 | DE | 15-06
PROFIBUS unterscheidet zwischen aktiven Stationen (Master) und
passiven Stationen (Slave)
n
Master-Geräte
– Master-Geräte bestimmen den Datenverkehr auf dem Bus.
– Es dürfen auch mehrere Master an einem PROFIBUS einge-
setzt werden. Man spricht dann von Multi-Master-Betrieb.
– Durch das Bus-Protokoll wird ein logischer Tokenring zwi-
schen den intelligenten Geräten aufgebaut. Nur der Master,
der in Besitz des Tokens ist, kommuniziert mit seinen Slaves.
– Ein Master darf Nachrichten ohne externe Aufforderung aus-
senden, wenn er im Besitz der Bus-Zugriffsberechtigung
(Token) ist.
– Master werden im PROFIBUS-Protokoll auch als aktive Teil-
nehmer bezeichnet.
n
Slave-Geräte
– Ein PROFIBUS-Slave stellt Daten von Peripheriegeräten, Sen-
soren, Aktoren und Messumformern zur Verfügung.
– Die VIPA PROFIBUS-Koppler sind modulare Slave-Geräte,
die Daten zwischen den Peripherie und dem übergeordneten
Master transferieren. Diese Geräte haben gemäß der PRO-
FIBUS-Norm keine Bus-Zugriffsberechtigung. Sie dürfen nur
Nachrichten quittieren oder auf Anfrage eines Masters Nach-
richten an diesen übermitteln.
– Slaves werden auch als passive Teilnehmer bezeichnet.
Beim Master der Klasse 1 handelt es sich um eine zentrale Steue-
rung, die in einem festgelegten Nachrichtenzyklus Informationen mit
den dezentralen Stationen (Slaves) zyklisch austauscht. Typische
MSAC_C1-Geräte sind Steuerungen (SPS) oder PCs. MSAC_C1-
Geräte verfügen über einen aktiven Bus-Zugriff, mit welchem sie zu
festen Zeitpunkten die Messdaten (Eingänge) der Feldgeräte lesen
und die Sollwerte (Ausgänge) der Aktoren schreiben können.
MSAC_C2 werden zur Wartung und Diagnose eingesetzt. Hier
können angebundenen Geräte konfiguriert, Messwerte und Para-
meter ausgewertet sowie Gerätezustände abgefragt werden.
MSAC_C2-Geräte müssen nicht permanent am Bus-System ange-
schlossen sein. Auch verfügen diese über einen aktiven Bus-Zugriff.
Typische MSAC_C2-Geräte sind Engineering-, Projektierungs- oder
Bediengeräte.
PROFIBUS verwendet als Übertragungsmedium eine geschirmte,
n
verdrillte Zweidrahtleitung auf Basis der RS485-Schnittstelle.
n
Auf Ihrem DP-Slave befindet sich eine 9polige Buchse. Über
diese Buchse koppeln Sie den PROFIBUS-DP-Slave direkt in Ihr
PROFIBUS-Netz ein.
n
Die Übertragungsrate liegt bei maximal 12Mbit/s.
n
Die RS485-Schnittstelle arbeitet mit Spannungsdifferenzen. Sie ist
daher unempfindlicher gegenüber Störeinflüssen als eine Span-
nungs- oder Stromschnittstelle.
Einsatz
Grundlagen
41
