VIPA System SLIO IM 053DP
2.6 Verdrahtung
Anschlussklemmen
Daten
HB300 | IM | 053-1DP00 | DE | 15-06
6.

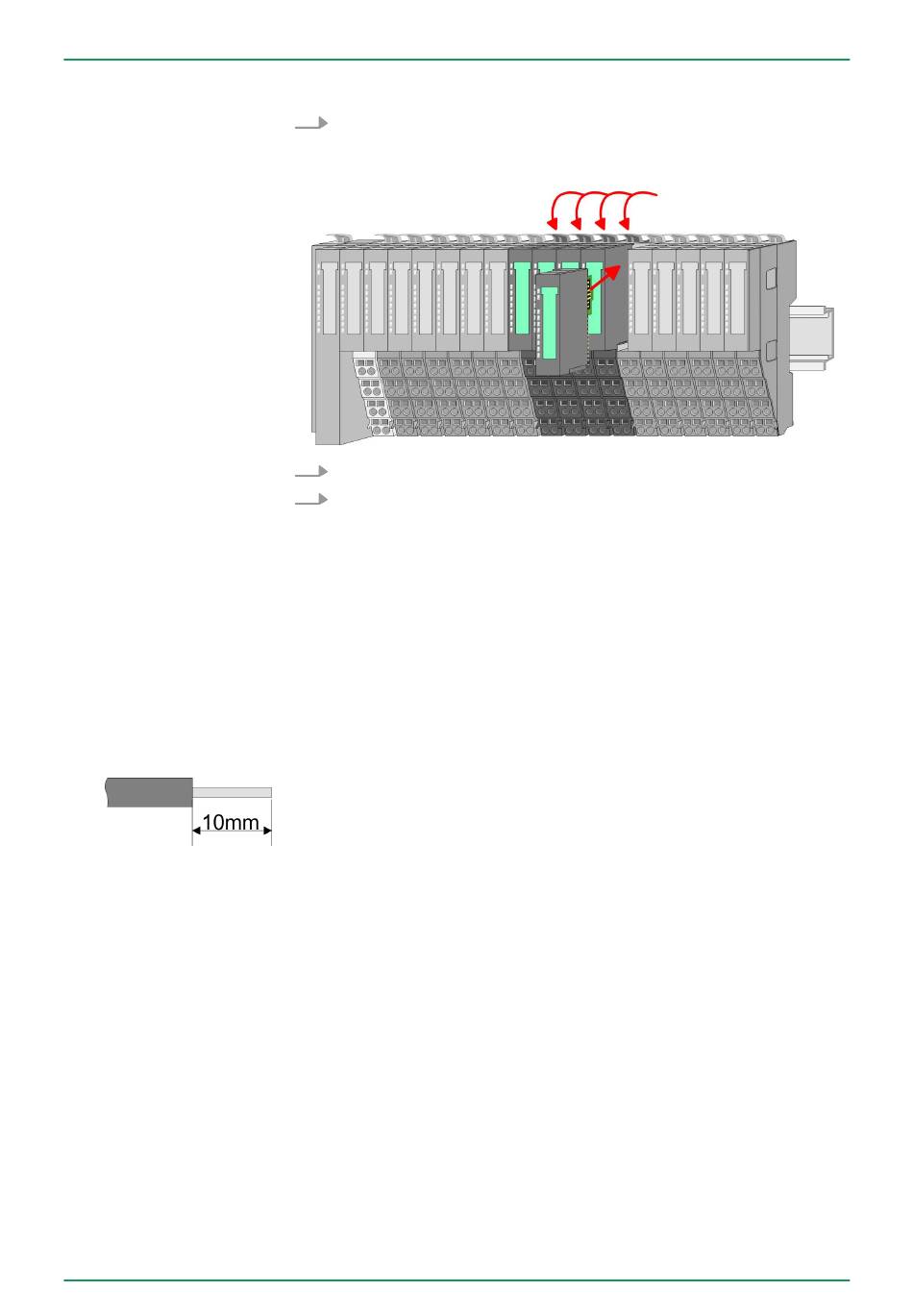

Stecken Sie die zu montierende Modulgruppe in die Lücke zwi-
schen die beiden Module und schieben Sie die Modulgruppe,
geführt durch die Führungsleisten auf beiden Seiten, auf die
Tragschiene.
7.
Klappen Sie alle Verriegelungshebel wieder nach unten.
8.
Stecken Sie wieder das zuvor entnommene Elektronik-Modul.
Bei der Verdrahtung werden Anschlussklemmen mit Federklemm-
technik eingesetzt. Die Verdrahtung mit Federklemmtechnik ermög-
licht einen schnellen und einfachen Anschluss Ihrer Signal- und Ver-
sorgungsleitungen.
Im Gegensatz zur Schraubverbindung ist diese Verbindungsart
erschütterungssicher.
U
: 240V AC / 30V DC
max
I
: 10A
max
Querschnitt: 0,08 ... 1,5mm
Abisolierlänge: 10mm
Grundlagen und Montage
2
(AWG 28 ... 16)
Verdrahtung
23
