Grundlagen und Montage
Verdrahtung
Einsatz von Power-
Modulen
Power-Modul
007-1AB00
Power-Modul
007-1AB10
26

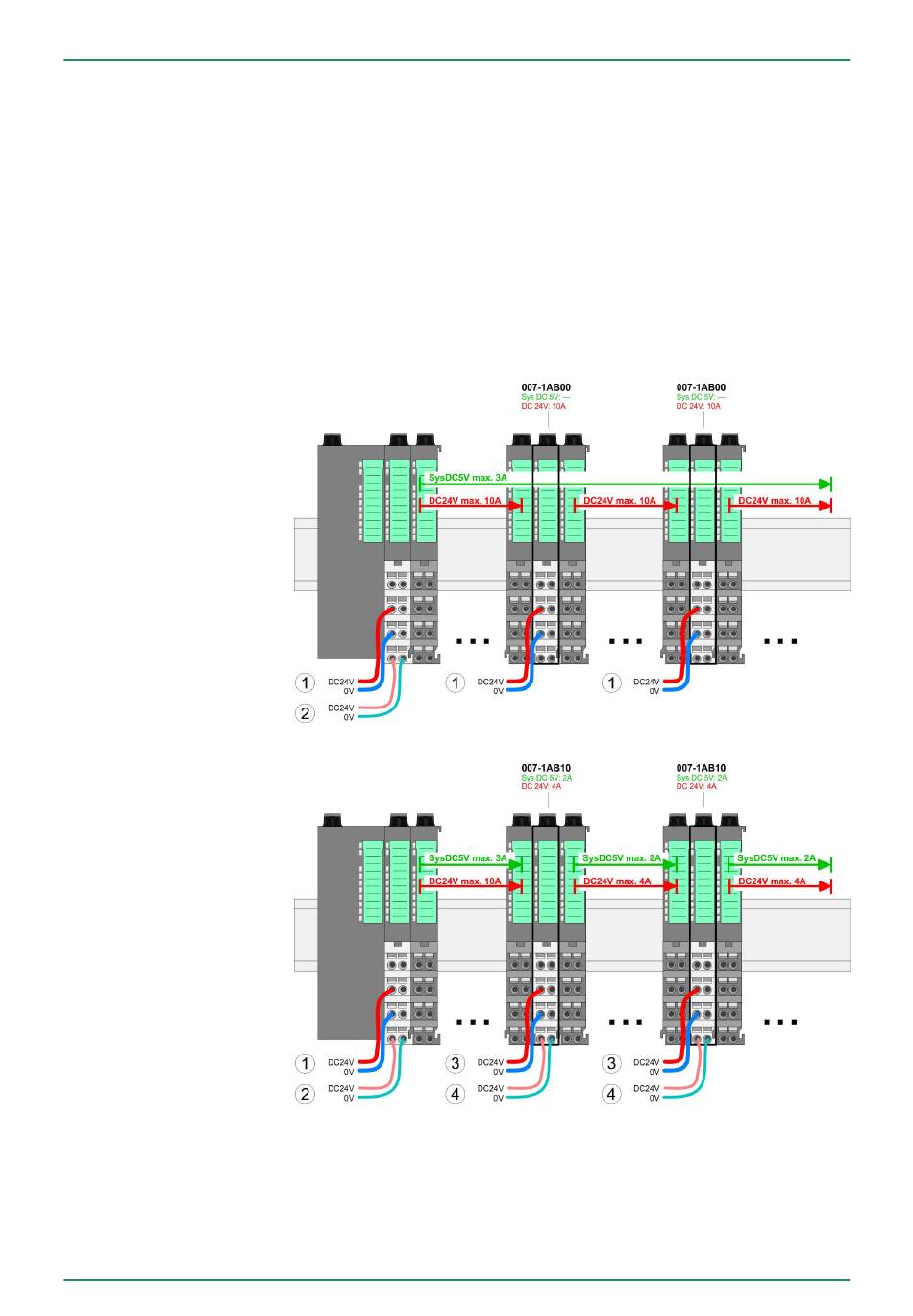

Das Power-Modul mit der Best.-Nr. 007-1AB00 setzen Sie ein, wenn
die 10A für die Leistungsversorgung nicht mehr ausreichen. Sie
haben so auch die Möglichkeit, Potenzialgruppen zu bilden.
Das Power-Modul mit der Best.-Nr. 007-1AB10 setzen Sie ein, wenn
die 3A für die Elektronikversorgung am Rückwandbus nicht mehr
ausreichen. Zusätzlich erhalten Sie eine neue Potenzialgruppe für die
DC 24V Leistungsversorgung mit max. 4A.
Durch Stecken des Power-Moduls 007-1AB10 können am nachfol-
genden Rückwandbus Module gesteckt werden mit einem maximalen
Summenstrom von 2A. Danach ist wieder ein Power-Modul zu ste-
cken. Zur Sicherstellung der Spannungsversorgung dürfen die
Power-Module beliebig gemischt eingesetzt werden.
(1) DC 24V für Leistungsversorgung I/O-Ebene (max. 10A)
(2) DC 24V für Elektronikversorgung Bus-Koppler und I/O-Ebene
(3) DC 24V für Leistungsversorgung I/O-Ebene (max. 4A)
(4) DC 24V für Elektronikversorgung I/O-Ebene
VIPA System SLIO IM 053DP
HB300 | IM | 053-1DP00 | DE | 15-06
