Grundlagen und Montage
Systemvorstellung
CPU
Bus-Koppler
Peripherie-Module
10

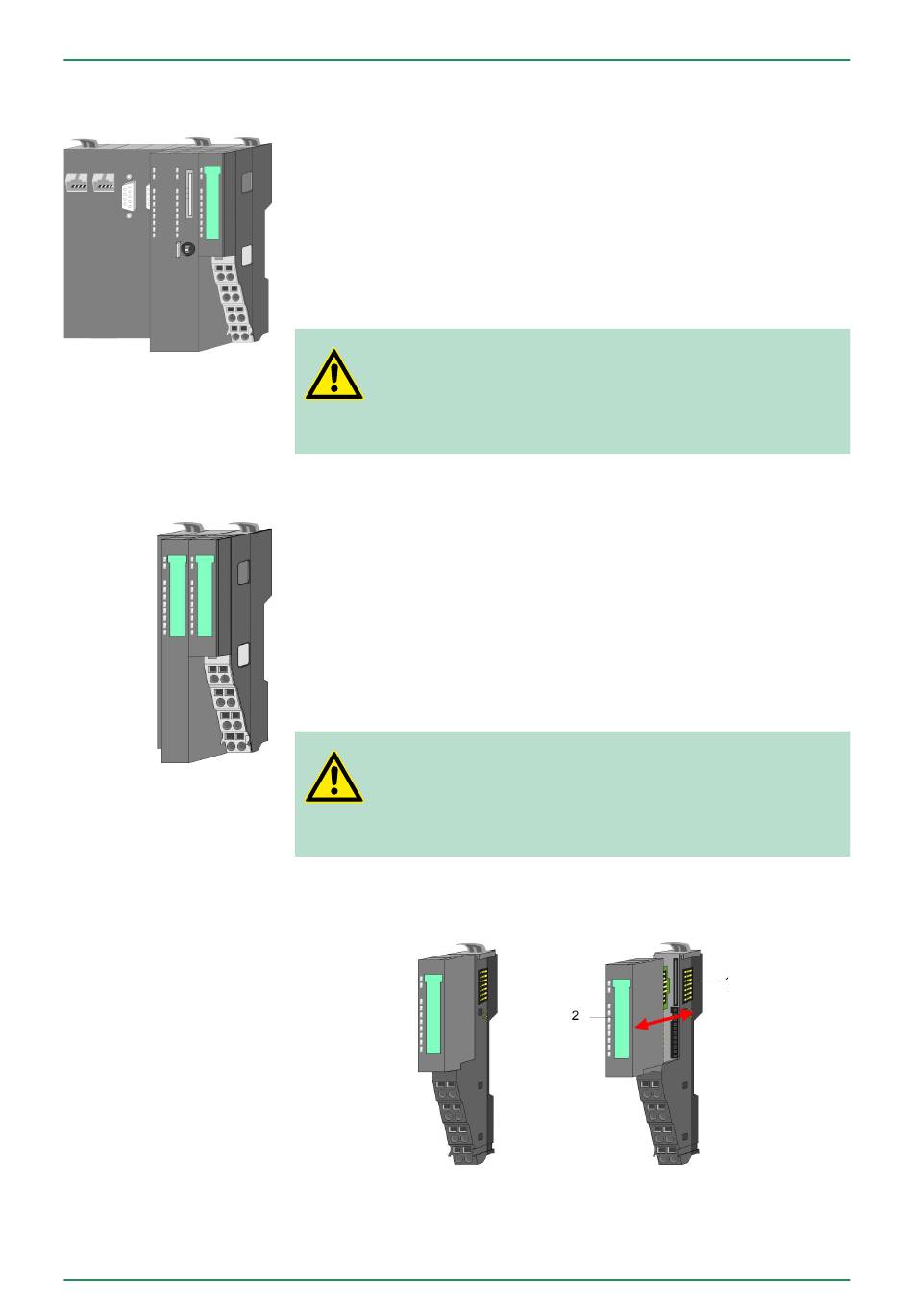

Bei der CPU sind CPU-Elektronik und Power-Modul in ein Gehäuse
integriert. Als Kopf-Modul werden über das integrierte Power-Modul
zur Spannungsversorgung sowohl die CPU-Elektronik als auch die
Elektronik der angebunden Peripherie-Module versorgt. Die DC 24V
Leistungsversorgung für die angebunden Peripherie-Module erfolgt
über einen weiteren Anschluss am Power-Modul. Durch Montage von
bis zu 64 Peripherie-Modulen an der CPU werden diese elektrisch
verbunden, d.h. sie sind am Rückwandbus eingebunden, die Elekt-
ronik-Module werden versorgt und jedes Peripherie-Modul ist an die
DC 24V Leistungsversorgung angeschlossen.
VORSICHT!
CPU-Teil und Power-Modul der CPU dürfen nicht vonei-
nander getrennt werden!
Hier dürfen Sie lediglich das Elektronik-Modul tauschen!
Beim Bus-Koppler sind Bus-Interface und Power-Modul in ein
Gehäuse integriert. Das Bus-Interface bietet Anschluss an ein über-
geordnetes Bus-System. Als Kopf-Modul werden über das integrierte
Power-Modul zur Spannungsversorgung sowohl das Bus- Interface
als auch die Elektronik der angebunden Peripherie-Module versorgt.
Die DC 24V Leistungsversorgung für die angebunden Peripherie-
Module erfolgt über einen weiteren Anschluss am Power-Modul.
Durch Montage von bis zu 64 Peripherie-Modulen am Bus-Koppler
werden diese elektrisch verbunden, d.h. sie sind am Rückwandbus
eingebunden, die Elektronik-Module werden versorgt und jedes Peri-
pherie-Modul ist an die DC 24V Leistungsversorgung angeschlossen.
VORSICHT!
Bus-Interface und Power-Modul des Bus-Kopplers dürfen
nicht voneinander getrennt werden!
Hier dürfen Sie lediglich das Elektronik-Modul tauschen!
Jedes Peripherie-Modul besteht aus einem Terminal- und einem
Elektronik-Modul.
1 Terminal-Modul
2 Elektronik-Modul
VIPA System SLIO IM 053DP
HB300 | IM | 053-1DP00 | DE | 15-06
