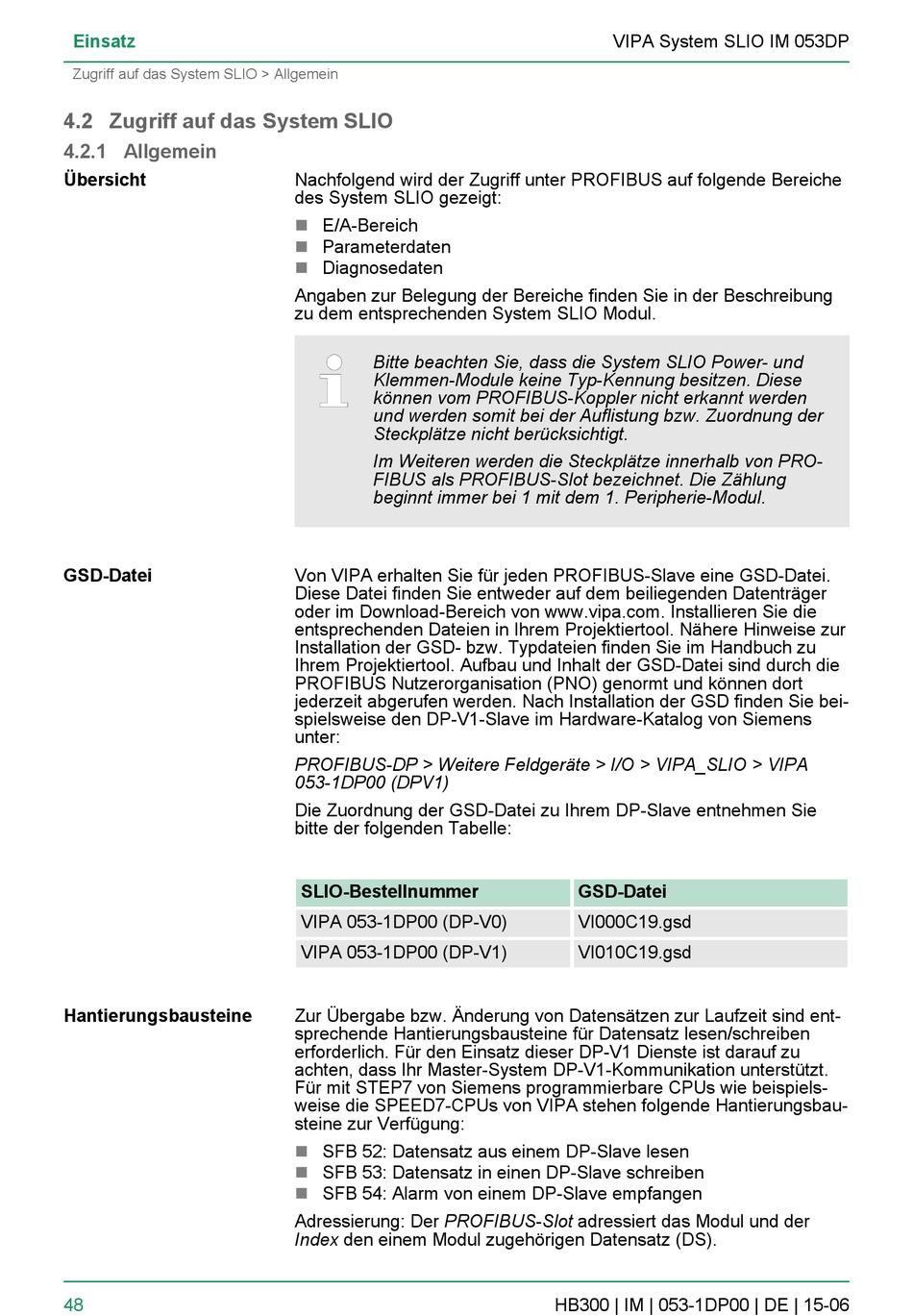

Einsatz
Zugriff auf das System SLIO > Allgemein
4.2 Zugriff auf das System SLIO
4.2.1 Allgemein
Übersicht
GSD-Datei
Hantierungsbausteine
48
Nachfolgend wird der Zugriff unter PROFIBUS auf folgende Bereiche
des System SLIO gezeigt:
n
E/A-Bereich
n
Parameterdaten
n
Diagnosedaten
Angaben zur Belegung der Bereiche finden Sie in der Beschreibung
zu dem entsprechenden System SLIO Modul.
Bitte beachten Sie, dass die System SLIO Power- und
Klemmen-Module keine Typ-Kennung besitzen. Diese
können vom PROFIBUS-Koppler nicht erkannt werden
und werden somit bei der Auflistung bzw. Zuordnung der
Steckplätze nicht berücksichtigt.
Im Weiteren werden die Steckplätze innerhalb von PRO-
FIBUS als PROFIBUS-Slot bezeichnet. Die Zählung
beginnt immer bei 1 mit dem 1. Peripherie-Modul.
Von VIPA erhalten Sie für jeden PROFIBUS-Slave eine GSD-Datei.
Diese Datei finden Sie entweder auf dem beiliegenden Datenträger
oder im Download-Bereich von www.vipa.com. Installieren Sie die
entsprechenden Dateien in Ihrem Projektiertool. Nähere Hinweise zur
Installation der GSD- bzw. Typdateien finden Sie im Handbuch zu
Ihrem Projektiertool. Aufbau und Inhalt der GSD-Datei sind durch die
PROFIBUS Nutzerorganisation (PNO) genormt und können dort
jederzeit abgerufen werden. Nach Installation der GSD finden Sie bei-
spielsweise den DP-V1-Slave im Hardware-Katalog von Siemens
unter:
PROFIBUS-DP > Weitere Feldgeräte > I/O > VIPA_SLIO > VIPA
053-1DP00 (DPV1)
Die Zuordnung der GSD-Datei zu Ihrem DP-Slave entnehmen Sie
bitte der folgenden Tabelle:
SLIO-Bestellnummer
VIPA 053-1DP00 (DP-V0)
VIPA 053-1DP00 (DP-V1)
Zur Übergabe bzw. Änderung von Datensätzen zur Laufzeit sind ent-
sprechende Hantierungsbausteine für Datensatz lesen/schreiben
erforderlich. Für den Einsatz dieser DP-V1 Dienste ist darauf zu
achten, dass Ihr Master-System DP-V1-Kommunikation unterstützt.
Für mit STEP7 von Siemens programmierbare CPUs wie beispiels-
weise die SPEED7-CPUs von VIPA stehen folgende Hantierungsbau-
steine zur Verfügung:
n
SFB 52: Datensatz aus einem DP-Slave lesen
n
SFB 53: Datensatz in einen DP-Slave schreiben
n
SFB 54: Alarm von einem DP-Slave empfangen
Adressierung: Der PROFIBUS-Slot adressiert das Modul und der
Index den einem Modul zugehörigen Datensatz (DS).
VIPA System SLIO IM 053DP
GSD-Datei
VI000C19.gsd
VI010C19.gsd
HB300 | IM | 053-1DP00 | DE | 15-06
