Einsatz
PROFIBUS-Aufbaurichtlinien
Busverbindung
EasyConn Busan-
schlussstecker
60

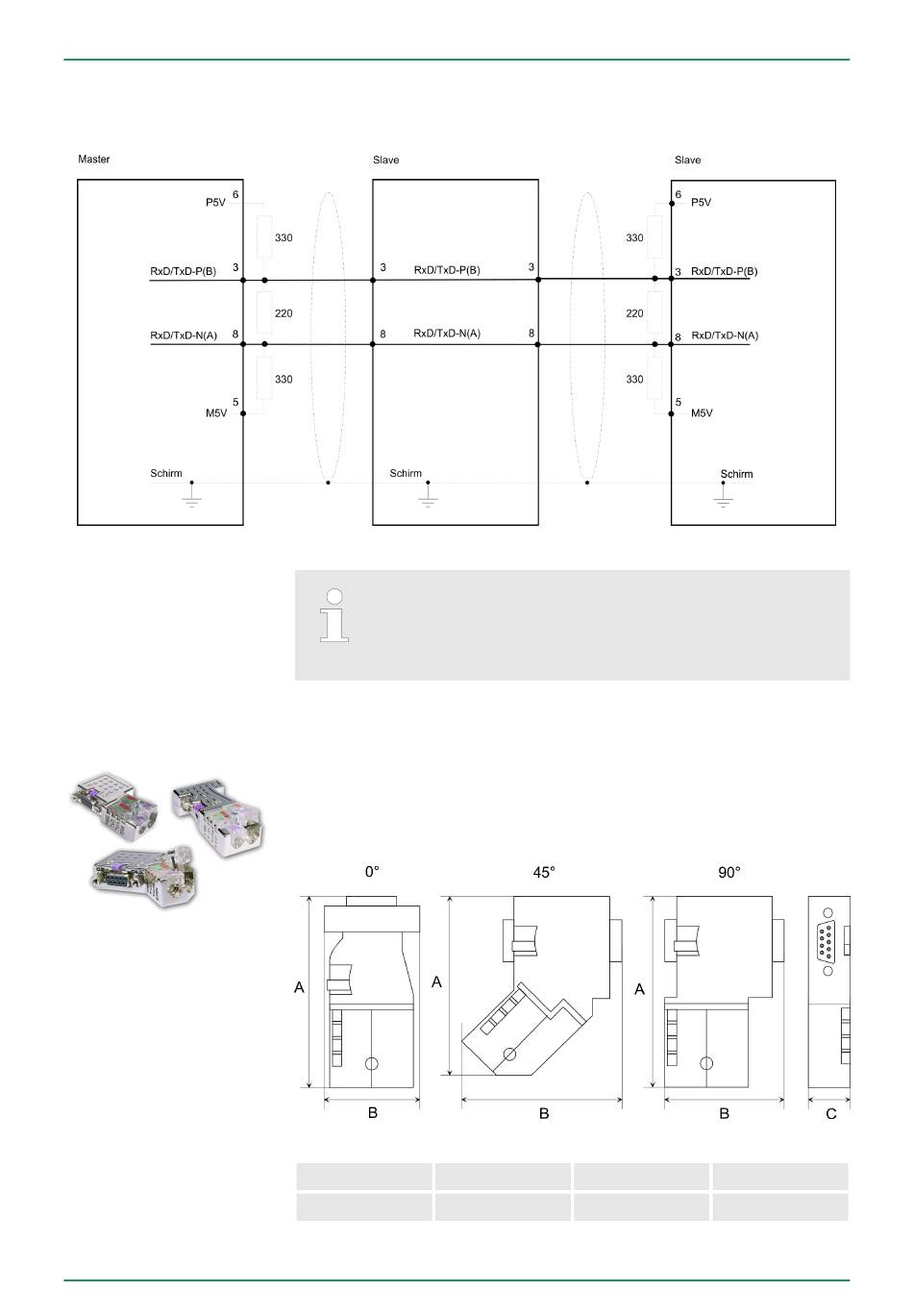

In der nachfolgenden Abbildung sind die Abschlusswiderstände der
jeweiligen Anfangs- und Endstation stilisiert dargestellt.
Die PROFIBUS-Leitung muss mit Ihrem Wellenwiderstand
abgeschlossen werden. Bitte beachten Sie, dass Sie bei
dem jeweiligen letzten Teilnehmer den Bus durch
Zuschalten eines Abschlusswiderstands abschließen.
In PROFIBUS werden alle Teilnehmer parallel verdrahtet. Hierzu ist
das Buskabel durchzuschleifen. Unter der Best.-Nr. 972-0DP10
erhalten Sie von VIPA den Stecker "EasyConn". Dies ist ein Busan-
schlussstecker mit zuschaltbarem Abschlusswiderstand und integ-
rierter Busdiagnose.
Maße in mm
0°
A
64
VIPA System SLIO IM 053DP
45°
90°
61
66
HB300 | IM | 053-1DP00 | DE | 15-06
