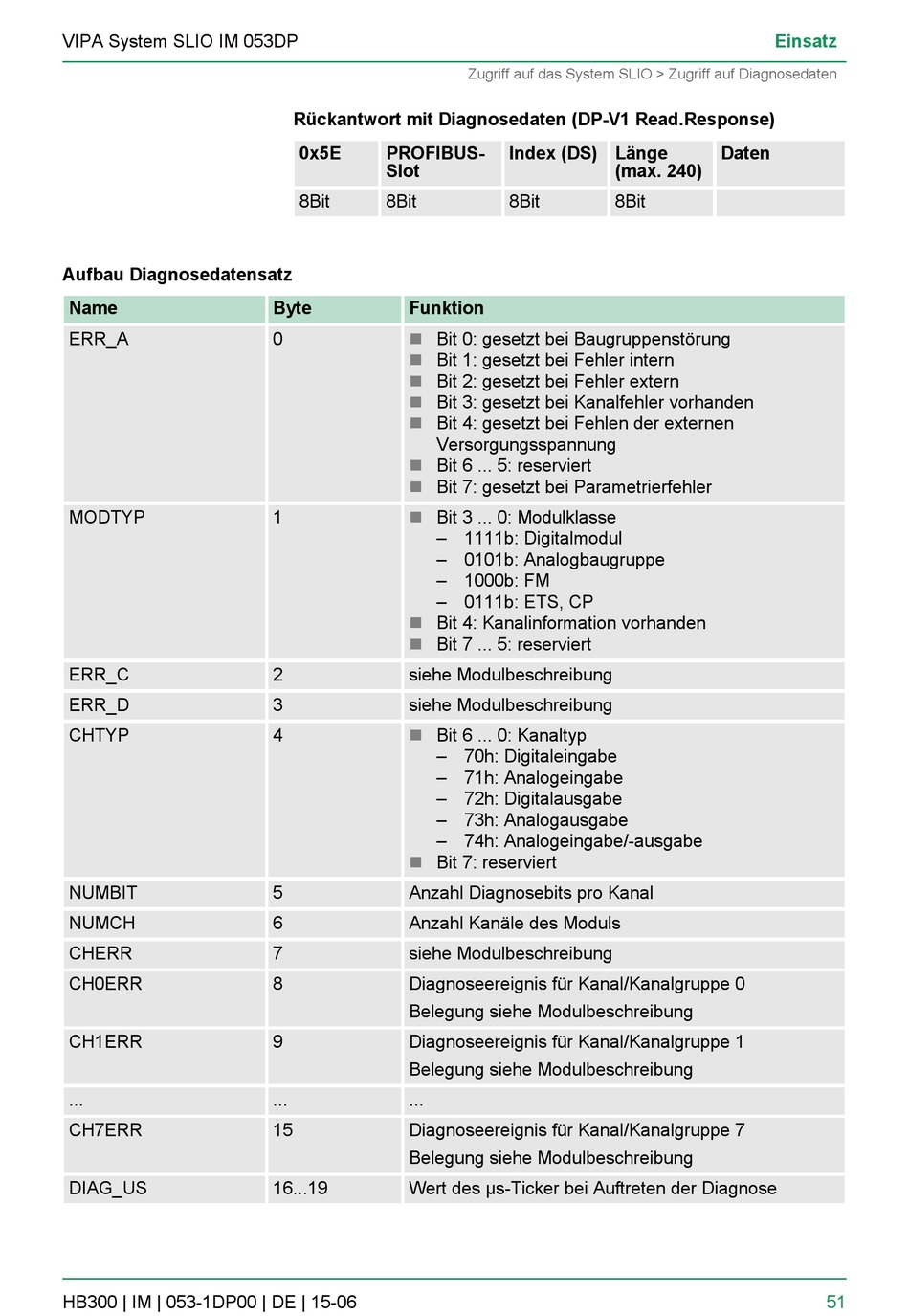

VIPA System SLIO IM 053DP
Aufbau Diagnosedatensatz
Name
ERR_A
MODTYP
ERR_C
ERR_D
CHTYP
NUMBIT
NUMCH
CHERR
CH0ERR
CH1ERR
...
CH7ERR
DIAG_US
HB300 | IM | 053-1DP00 | DE | 15-06
Rückantwort mit Diagnosedaten (DP-V1 Read.Response)
0x5E
PROFIBUS-
Slot
8Bit
8Bit
Byte
Funktion
0
n
Bit 0: gesetzt bei Baugruppenstörung
n
Bit 1: gesetzt bei Fehler intern
n
Bit 2: gesetzt bei Fehler extern
n
Bit 3: gesetzt bei Kanalfehler vorhanden
n
Bit 4: gesetzt bei Fehlen der externen
Versorgungsspannung
n
Bit 6 ... 5: reserviert
n
Bit 7: gesetzt bei Parametrierfehler
1
n
Bit 3 ... 0: Modulklasse
– 1111b: Digitalmodul
– 0101b: Analogbaugruppe
– 1000b: FM
– 0111b: ETS, CP
n
Bit 4: Kanalinformation vorhanden
Bit 7 ... 5: reserviert
n
2
siehe Modulbeschreibung
3
siehe Modulbeschreibung
4
n
Bit 6 ... 0: Kanaltyp
– 70h: Digitaleingabe
– 71h: Analogeingabe
– 72h: Digitalausgabe
– 73h: Analogausgabe
– 74h: Analogeingabe/-ausgabe
n
Bit 7: reserviert
5
Anzahl Diagnosebits pro Kanal
6
Anzahl Kanäle des Moduls
7
siehe Modulbeschreibung
8
Diagnoseereignis für Kanal/Kanalgruppe 0
Belegung siehe Modulbeschreibung
9
Diagnoseereignis für Kanal/Kanalgruppe 1
Belegung siehe Modulbeschreibung
...
...
15
Diagnoseereignis für Kanal/Kanalgruppe 7
Belegung siehe Modulbeschreibung
16...19
Wert des µs-Ticker bei Auftreten der Diagnose
Zugriff auf das System SLIO > Zugriff auf Diagnosedaten
Index (DS) Länge
(max. 240)
8Bit
8Bit
Einsatz
Daten
51
