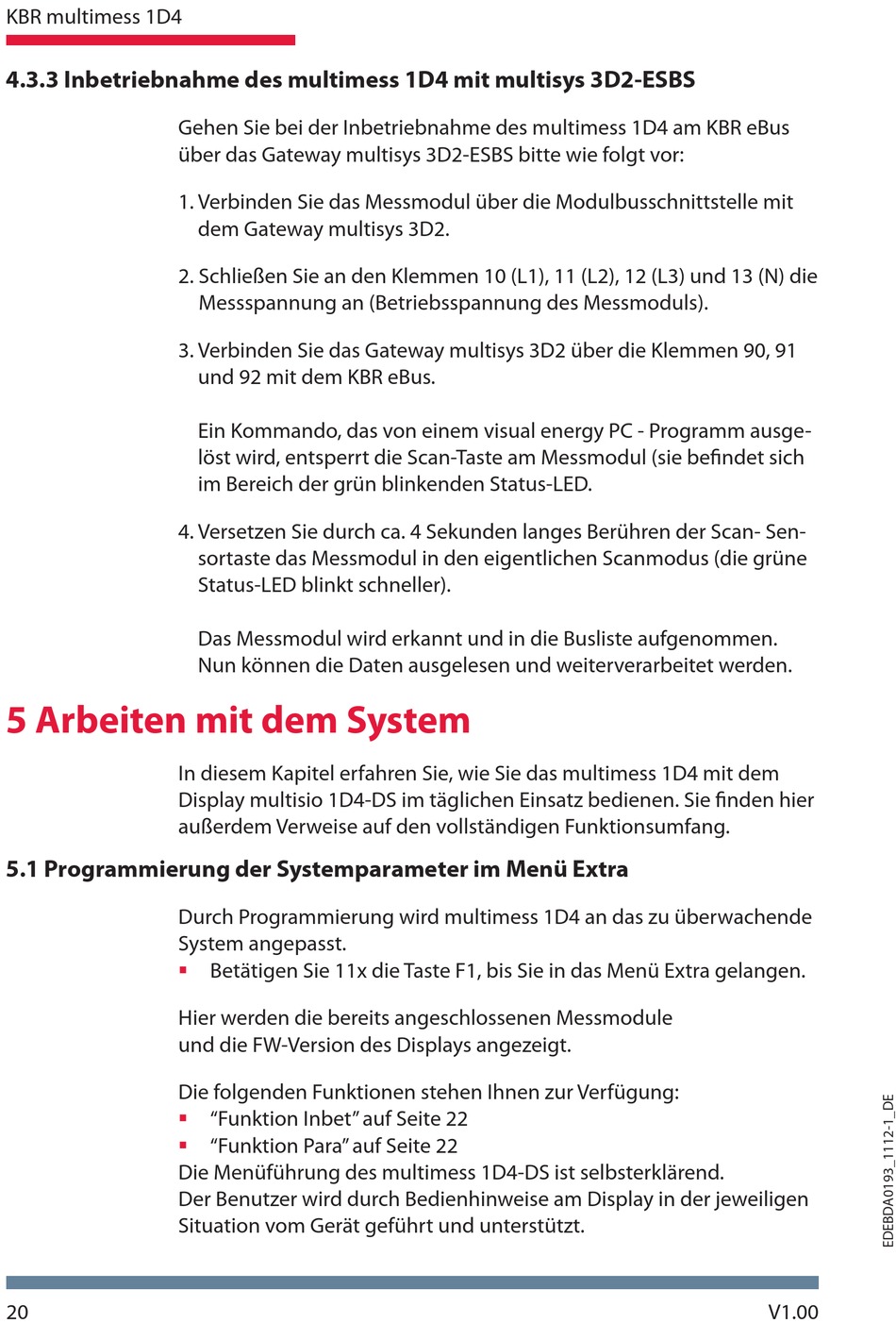

4.3.3 Inbetriebnahme des multimess 1D4 mit multisys 3D2-ESBS
5 Arbeiten mit dem System
5.1 Programmierung der Systemparameter im Menü Extra
20
Gehen Sie bei der Inbetriebnahme des multimess 1D4 am KBR eBus
über das Gateway multisys 3D2-ESBS bitte wie folgt vor:
1. Verbinden Sie das Messmodul über die Modulbusschnittstelle mit
dem Gateway multisys 3D2.
2. Schließen Sie an den Klemmen 10 (L1), 11 (L2), 12 (L3) und 13 (N) die
Messspannung an (Betriebsspannung des Messmoduls).
3. Verbinden Sie das Gateway multisys 3D2 über die Klemmen 90, 91
und 92 mit dem KBR eBus.
Ein Kommando, das von einem visual energy PC - Programm ausge-
löst wird, entsperrt die Scan-Taste am Messmodul (sie befindet sich
im Bereich der grün blinkenden Status-LED.
4. Versetzen Sie durch ca. 4 Sekunden langes Berühren der Scan- Sen-
sortaste das Messmodul in den eigentlichen Scanmodus (die grüne
Status-LED blinkt schneller).
Das Messmodul wird erkannt und in die Busliste aufgenommen.
Nun können die Daten ausgelesen und weiterverarbeitet werden.
In diesem Kapitel erfahren Sie, wie Sie das multimess 1D4 mit dem
Display multisio 1D4-DS im täglichen Einsatz bedienen. Sie finden hier
außerdem Verweise auf den vollständigen Funktionsumfang.
Durch Programmierung wird multimess 1D4 an das zu überwachende
System angepasst.
Betätigen Sie 11x die Taste F1, bis Sie in das Menü Extra gelangen.
Hier werden die bereits angeschlossenen Messmodule
und die FW-Version des Displays angezeigt.
Die folgenden Funktionen stehen Ihnen zur Verfügung:
"Funktion Inbet" auf Seite 22
"Funktion Para" auf Seite 22
Die Menüführung des multimess 1D4-DS ist selbsterklärend.
Der Benutzer wird durch Bedienhinweise am Display in der jeweiligen
Situation vom Gerät geführt und unterstützt.
