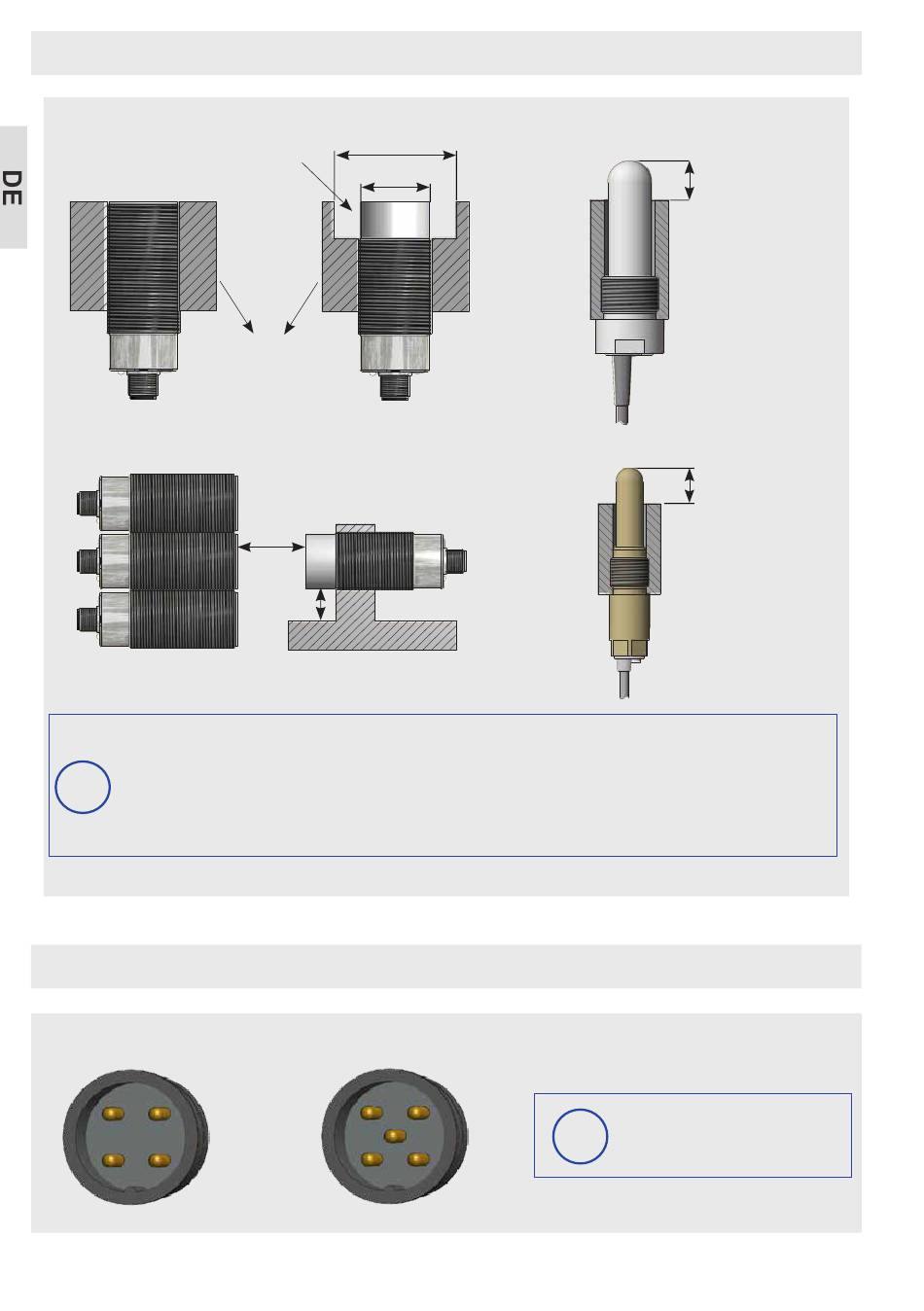

Montage
Abb.1
Bündig montiert
Abb.3
Zwei gegenüberliegende Sensoren müssen mindestens mit dem 2,2-fachen Schaltabstand
voneinander entfernt angebracht werden (Abstand "a").
i
Bei nichtbündig einbaubaren Sensoren muss die gewinderfreie Zone mindestens mit dem
1,5-fachen Schaltabstand von dem dämpfenden Material entfernt angebracht werden (Ab-
stand "b").
*Wird dieses Maß unterschritten, verringert sich die Empfindlichkeit
Pinbelegung
Pinbelegung für Sensoren mit Steckervariante (Draufsicht)
3
4
1
2
6
"Gewindefreie
Freiraum ≥ 3 x d
Zone"
Durchmesser "d"
Abb.2
Befestigung /
detektierbares
Material
Nichtbündig montiert
a
b
Abb.4
4
5
1
KAS-...-26/...-...-G1-...
KAS-...-26/...-...-G1/2-...
3
Pin 5 ist nur bei Sensoren mit
i
EasyTeach by Wire-Funktion
vorhanden.
2
min. 25 mm*
min. 15 mm*
