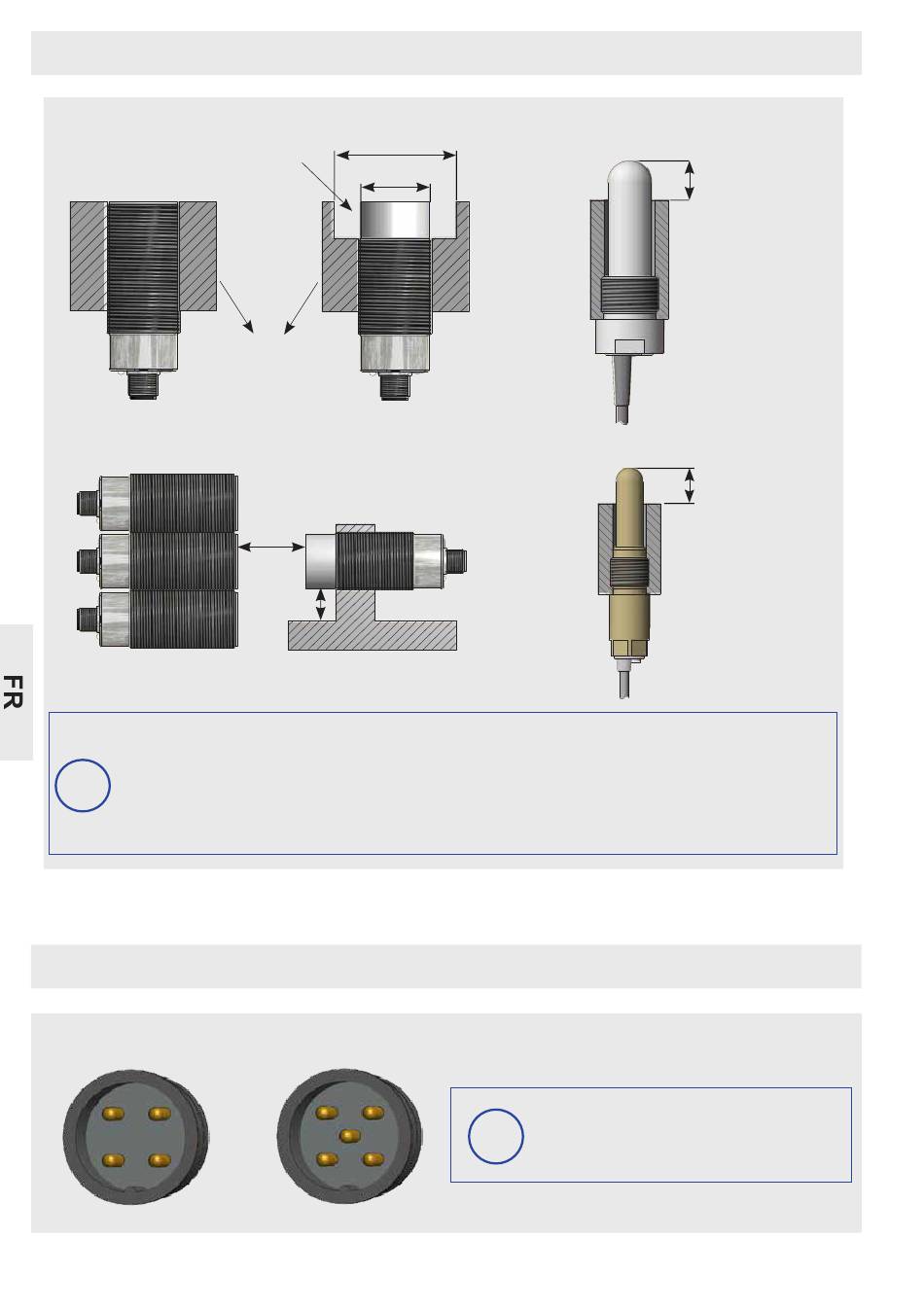

Montage
Fig.1
Fixation / matériau
Montage noyable
Fig.3
La distance, entre 2 capteurs montés face à face doit être, au minimum, égale à 2,2 fois leur
portée normalisée Sn (distance „a").
i
Pour les capteurs non-encastrables, la distance entre la zone non filetée et le matériau dé-
tectable doit être, au minimum, de 1.5 fois leur portée normalisée Sn (distance „b").
*Si la valeur, lors du montage du capteur, est inférieure à la cote indiquée, la sensibilité de détection
seront réduites.
Brochage des capteurs avec connecteur
Brochage des capteurs équipés d'un connecteur (vue de face)
3
4
1
2
48
«Zone non
Zone libre ≥ 3 x d
filetée»
Diamètre "d"
Fig.2
détectable
Montage non noyable
a
b
Fig.4
4
5
1
KAS-...-26/...-...-G1-...
KAS-...-26/...-...-G1/2-...
3
La broche 5 n'est disponible que sur les
i
capteurs avec fonction d'auto-appren-
tissage, commandé à distance, ETW.
2
min. 25 mm*
min. 15 mm*
