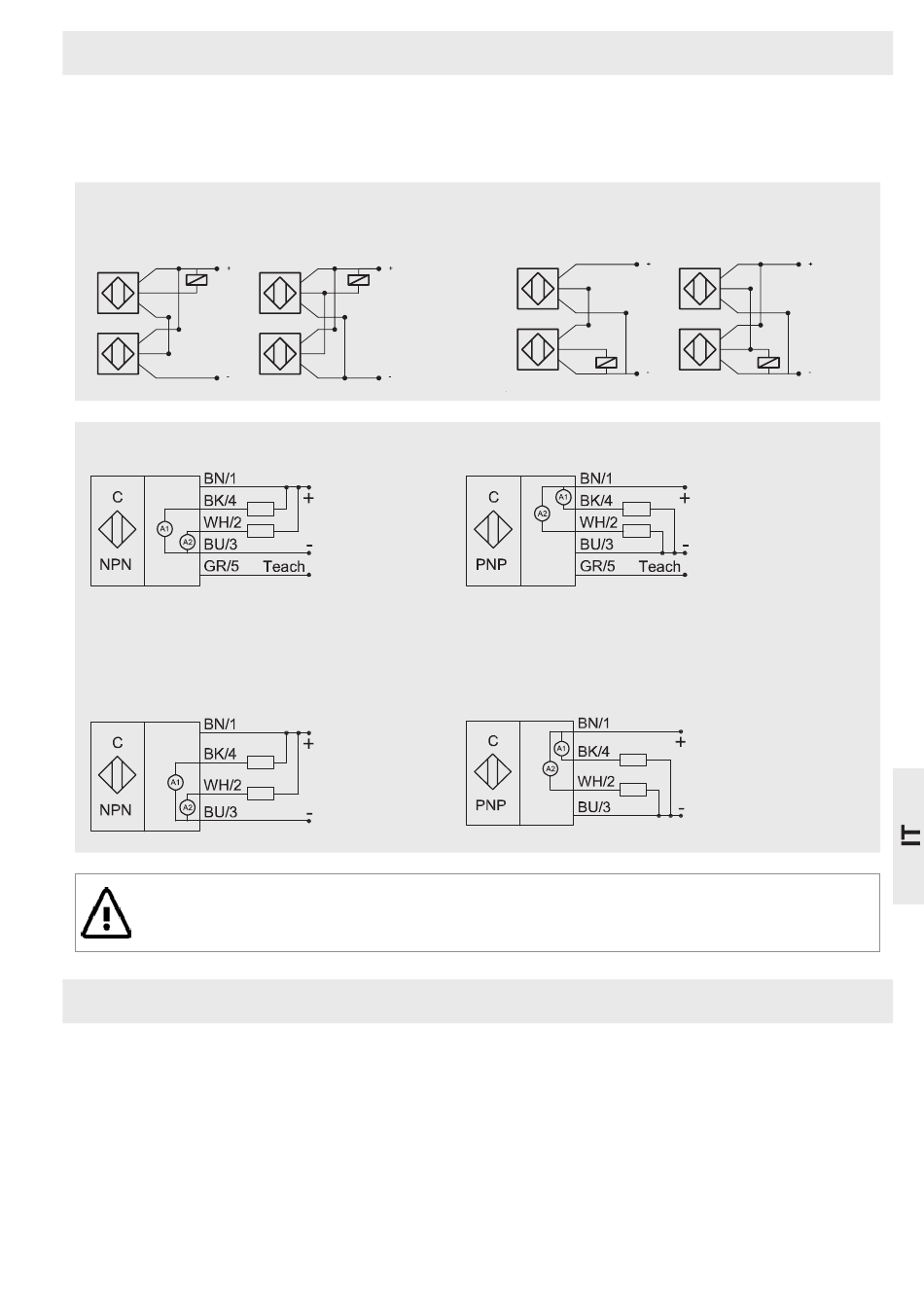

Collegamento elettrico
I sensori a 3 fili con uscita binaria possono essere utilizzati in connessione seriale o parallela, come per
i contatti meccanici. Si doverebbe fare attenzione alle cadute di corrente e alle tensioni residue Ud, che
devono essere moltiplicato a seconda del numero di sensori connessi in serie. Nel caso di connessione
in parallelo di sensori con uscita a tristori, la prima uscita prende il carico totale di corrente.
3 fili DC NPN
Connessione in serie Connessione in parallelo
Collegamento elettrico EasyTeach by Wire (ETW)
Per tutte le versioni con EasyTeach by wire, ci sono due modi:
se l'ingresso di apprendimento è collegato a UB+, la modalità di apprendimento è attivata.
Se l'ingresso di apprendimento è collegato a GND, la modalità di operativa è attivata.
Collegamento elettrico EasyTeach by Button (ETB) / Magnet (ETM)
Attenzione:
In caso di carico induttivo, è necessario prevedere un circuito di protezione corrispondente (p.
es. diodo a ruota libera)
Posa della cavi / fili
I cavi di comando dei sensori si devono posare separatamente o schermati dai cavi di potenza, nei casi
estremi i picchi di tensione induttivi possono infatti distruggere i sensori nonostante il circuito di protezio-
ne integrato. Soprattutto per linee di cavi di oltre 5 m di lunghezza si consiglia di utilizzare cavi schermati
o linee intrecciate. Evitare l'accensione diretta di lampadine a incandescenza, poiché la corrente a freddo
nel momento di accensione è notevolmente superiore alla corrente nominale, attivando così la protezio-
ne da cortocircuito integrata e distruggendo nei casi estremi gli stadi finali dei sensori.
I dispositivi con elevata intensità del campo ravvicinato, p. es. gli apparecchi radio vocali ad alta
potenza o fonti di disturbo nel campo di frequenza inferiore, p. es. i trasmettitori a onde lunghe, medie e
corte, non si devono utilizzare nelle immediate vicinanze dei sensori; si possono intraprendere ulteriori
provvedimenti per eliminare segnali errati.
+ Teach
- Operazione
3 fili DC PNP
Connessione in serie Connessione in parallelo
+ Teach
- Operazione
63
