Verlegung der Leitungen

Steuerleitungen für den
Hauptstromleitungen verlegt werden, weil induktive Spannungsspitzen im Extremfall die
Sensoren trotz eingebauter Schutzbeschaltung zerstören können. Speziell bei längeren
Leitungsstrecken > 5 m sind abgeschirmte Kabel oder verdrillte Leitungen zu empfehlen.
Es ist zu vermeiden Glühlampen direkt anzusteuern, da der Kaltstrom im Einschaltmo-
ment ein Vielfaches des Nennstromes beträgt und somit den eingebauten Kurzschluss-
schutz aktiviert bzw. in extremen Fällen die Endstufen der Sensoren zerstören kann.
Geräte mit hoher Nahfeldstärke, z. B. Sprechfunkgeräte mit großer Leistung oder
Störquellen im unteren Frequenzbereich, z. B. Lang-, Mittel-, Kurzwellensender nicht
unmittelbar in der Nähe von Sensoren betreiben oder zusätzliche Maßnahmen zur Eli-
minierung von Fehlsignalen durchführen.

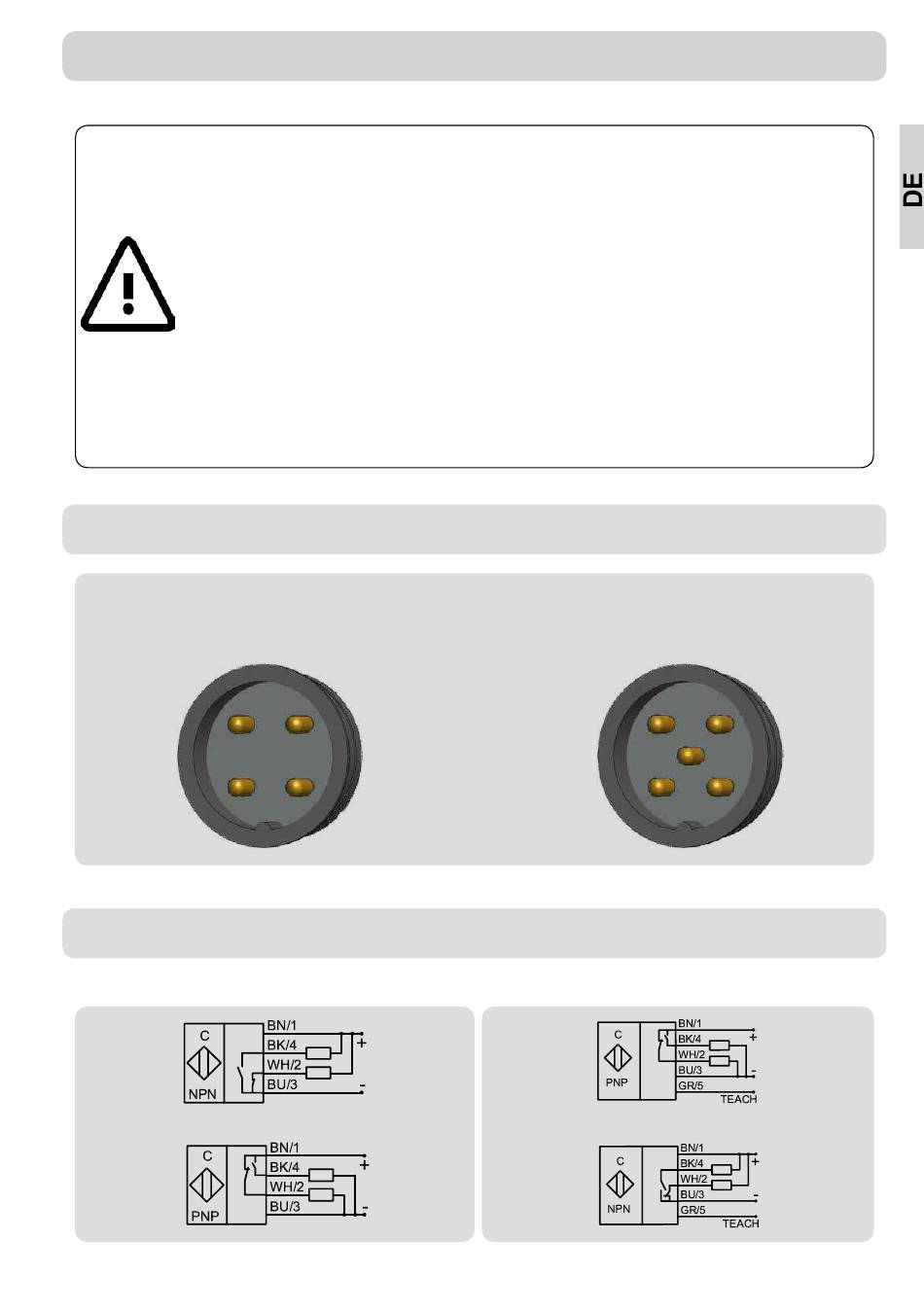

Pinbelegung

Geräte mit Potentiometer
4
1

Elektrischer Anschluss

Anschlussbild für Geräte mit Potentiometer
SMARTPADDLE
Pinbelegung für Sensoren mit Steckverbindung (Draufsicht)
3
2
sollten getrennt oder abgeschirmt von
Geräte mit ETW-Funktion
4
5
1
Anschlussbild für Geräte mit ETW-Funktion
3
2
