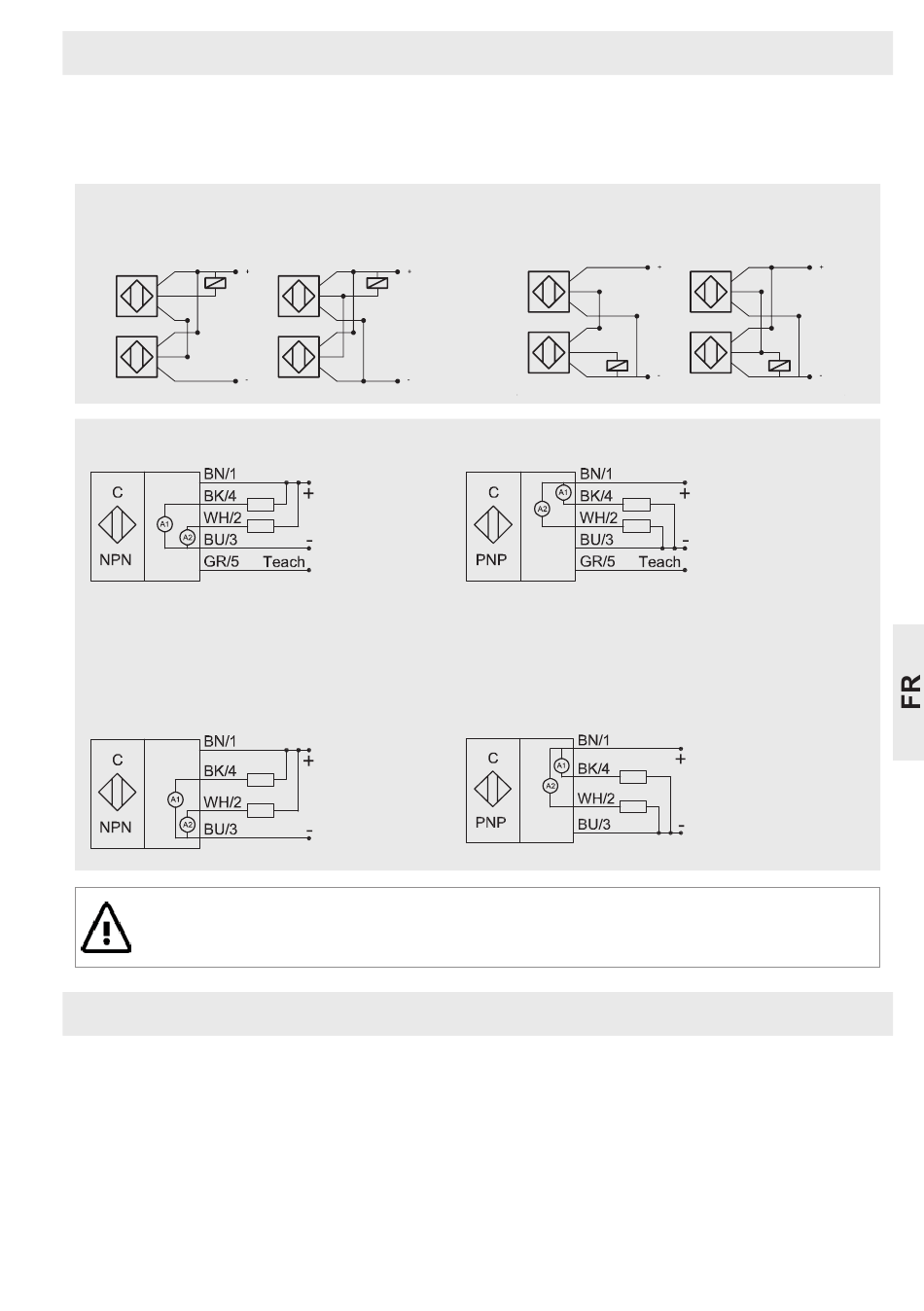

Raccordements électriques
Les détecteurs à 3 fils à sortie logique peuvent être câblés en série ou en parallèle comme des contacts
mécaniques. Les tensions de déchets U
de capteurs montés en série. En cas de montage en parallèle de capteurs avec sortie par thyristor ou
FET il est à noter que la sortie qui est commutée en premier supporte la totalité du courant de charge.
3 fils DC NPN
Montage en série
Raccordement électrique pour auto-apprentissage par fil ETW (EasyTeach by Wire)
Pour toutes les versions d'auto-apprentissage EasyTeach, il existe deux modes opératoires:
Si l'entrée ETW est connectée à UB+, l'auto-apprentissage est activé
Si l'entrée ETW est connectée à GND, le capteur est en mode opérationnel
Raccordement électrique pour auto-apprentissage par bouton-poussoir (EasyTeach by But-
ton) / par aimant (EasyTeach by Magnet)
Attention:
Pour les charges inductives, un circuit de protection correspondant (par ex. diode de roue libre)
doit être prévu.
Installation des câbles
Les câbles de liaison des capteurs et amplificateurs doivent être posés séparément des câbles de
puissance ou être blindés. Dans le cas contraire des pointes de tension induites peuvent provoquer
la détérioration des détecteurs, malgré leurs circuits de protection internes. Pour des liaisons d'une
longueur supérieure à 5m il est préconisé d'utiliser des câbles blindés et/ou torsadés.
Des appareillages produisant des champs électriques importants, tels que des téléphones sans fil
à haute puissance ou des sources de perturbations électriques dans la plage des basses fréquences
(émetteurs ondes longues, moyennes ou courtes, par exemple) ne doivent pas être utilisés à proximité
des sondes et amplificateurs. Dans le cas contraire il sera nécessaire de prendre toutes mesures utiles
pour l'élimination de signaux parasites.
, typiques à chaque série, se multiplient en fonction du nombre
d
Montage en parallèle
+ Teach
- Opérationnel
3 fils DC PNP
Montage en série
Montage en parallèle
+ Teach
- Opérationnel
49
