Philosophie d'auto-apprentissage EasyTeach
Réglage avec EasyTeach by Wire (ETW) :
Le menu des fonctions de sortie commence par l'activation de la connexion EasyTeach (Teach wire /
Teach pin avec la tension d'alimentation UB+). Le menu passe en revue les différents réglages l'un après
l'autre. La sélection de l'élément de menu souhaité est réglée en débranchant le fil.
Réglage avec EasyTeach par bouton (ETB) :
Le menu des fonctions de sortie commence en appuyant sur le bouton EasyTeach. Le menu passe en
revue les différents réglages l'un après l'autre. La sélection de l'élément de menu souhaité est réglée en
relâchant le bouton EasyTeach.
Réglage avec EasyTeach par aimant (ETM) :
Le menu des fonctions de sortie commence en maintenant l'aimant EasyTeach sur l'EasyTeachspot. En
continuant à maintenir l'aimant EasyTeach sur l'EasyTeachspot.Le menu passe en revue les différents
réglages l'un après l'autre. La sélection de l'élément de menu souhaité est réglée en enlevant l'aimant
EasyTeach-Magnet.
Menu EasyTeach
Sortie antivalente
Étalonnage à vide
Étalonnage en présence du produit
Test
Les procédures du menu EasyTeach diffèrent selon le mode de la fonction de sortie dans
i
laquelle vous trouvez. Pour la fonction antivalente, il est possible de choisir entre un réglage
vide ou un réglage plein du capteur. Avec la fonction de fermeture et ouverture normale, il y
a deux réglages complets pour deux points de commutation indépendants.
Chartes EasyTeach

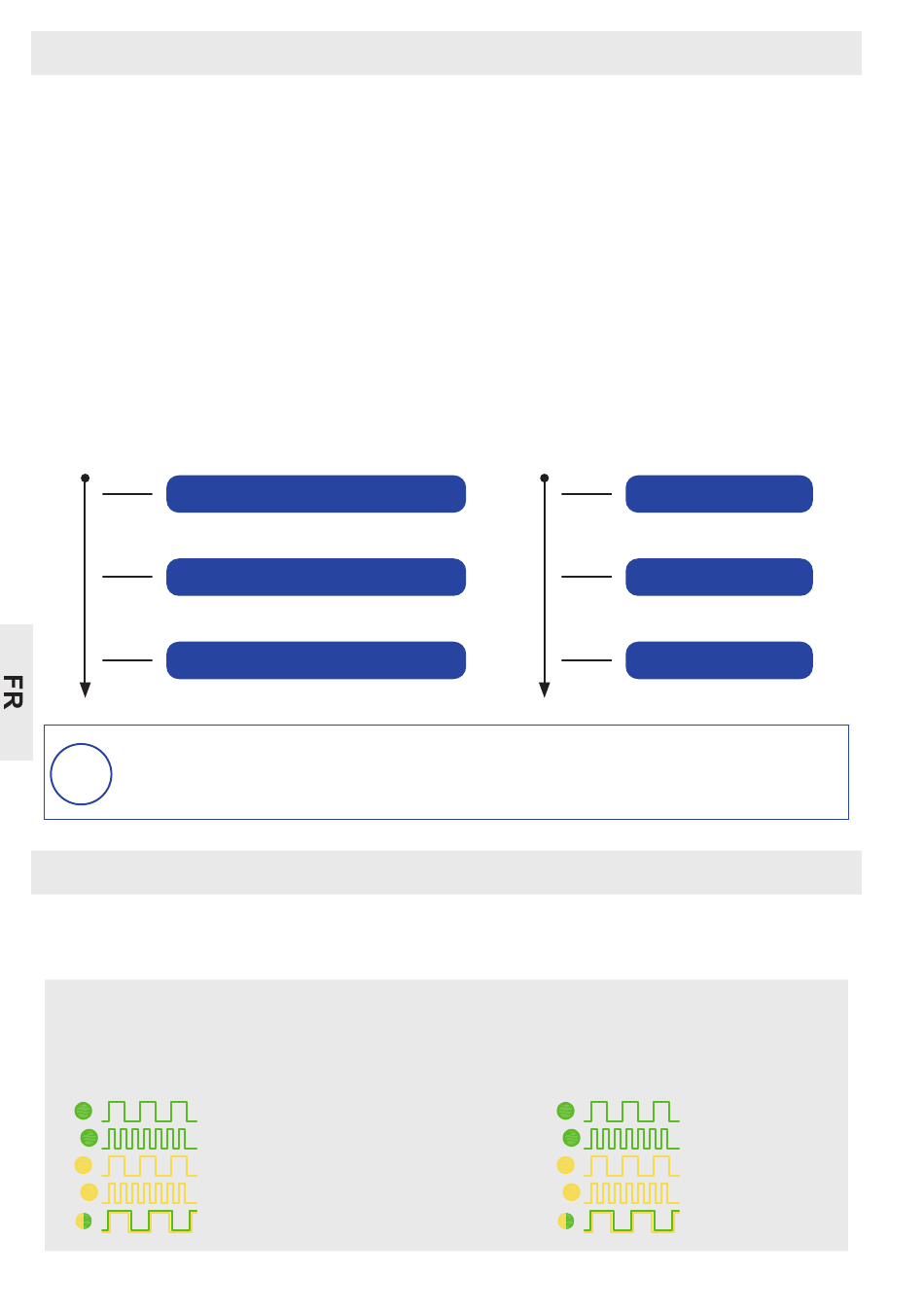

Les chartes EasyTeach servent à la gestion des menus. Elles illustrent, visuellement, les modes de cli-
gnotement du voyant LED et l'activation de la sortie, en fonction des diverses phases du menu.
Chartes EasyTeach
Sortie antivalente
LED / Fonction de sortie
Jaune = A1, vert = A2
52
Étalonnage à vide
Initialisation étalonnage à vide
Étalonnage en présence du produit
Initialisation étalonnage en présence
Test
Menu EasyTeach
2 x Fermeture / 2 x Ouverture
Étalonnage S1
Étalonnage S2
Test
Chartes EasyTeach
2 x Fermeture / 2 x Ouverture
Étalonnage S1
Initialisation S1
Étalonnage S2
Initialisation S2
Test
