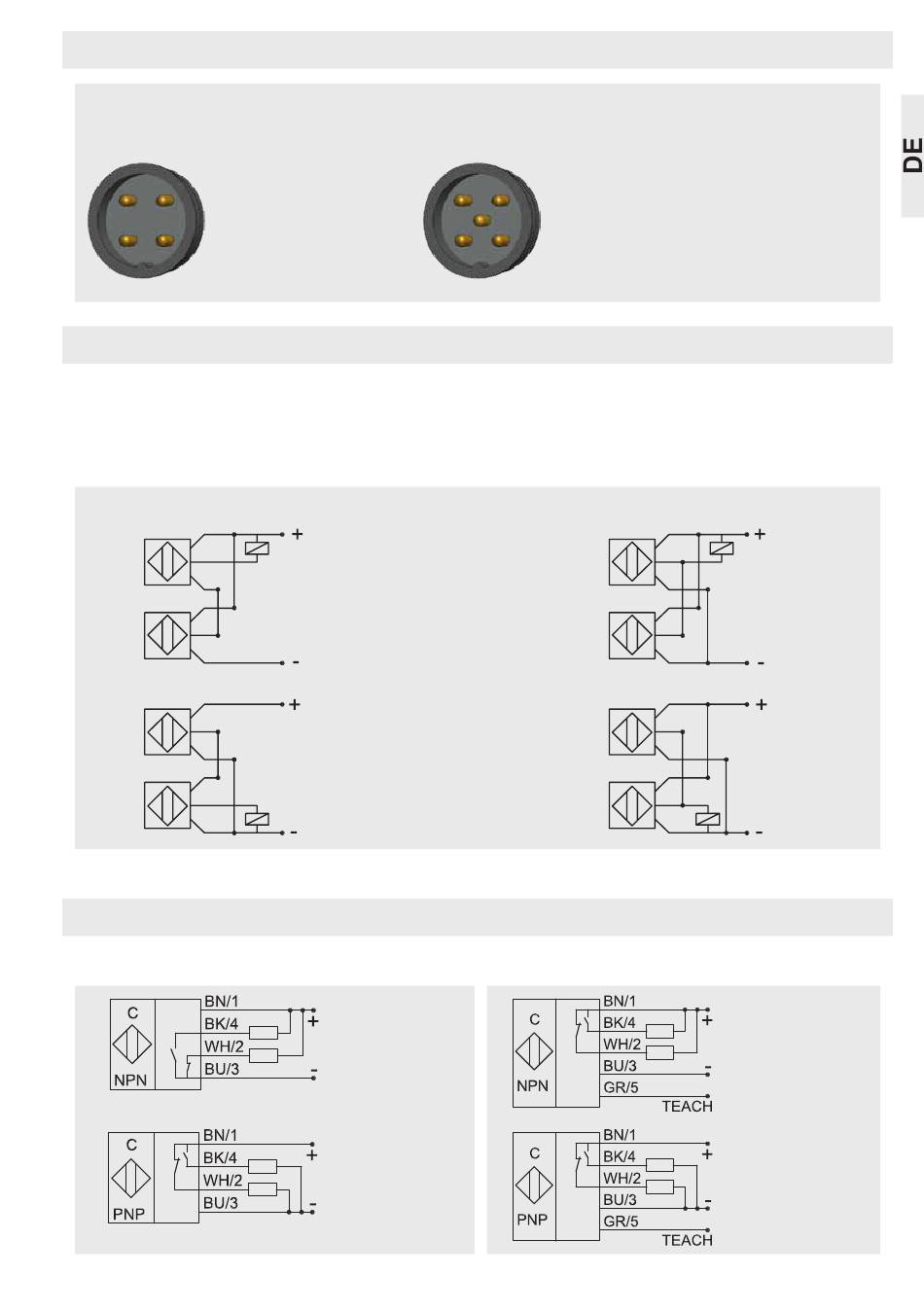

Pinbelegung

Pinbelegung für Sensoren mit Steckervariante (Draufsicht)
Geräte mit Potentiometer
4
3
1
2

Reihenschaltung oder Parallelschaltung

Drei-Drahtannäherungsschalter mit Binärausgang können in Reihen- oder Parallelschaltung ähnlich
wie mechanische Kontakte betrieben werden. Zu beachten ist der gerätetypische Spannungsabfall,
die Restspannung U
, die sich bei Reihenschaltung entsprechend der Geräteanzahl multipliziert. Bei
d
Parallelschaltung von Sensoren mit Thyristorausgang übernimmt der zuerst geschaltete Ausgang den
Gesamtlaststrom.
Reihenschaltung

Elektrischer Anschluss

Anschlussbild für Geräte mit Potentiometer
Geräte mit ETW-Funktion
4
3
5
1
2
3-Draht DC NPN
3-Draht DC PNP
Anschlussbild für Geräte mit ETW-Funktion
Parallelschaltung
5
