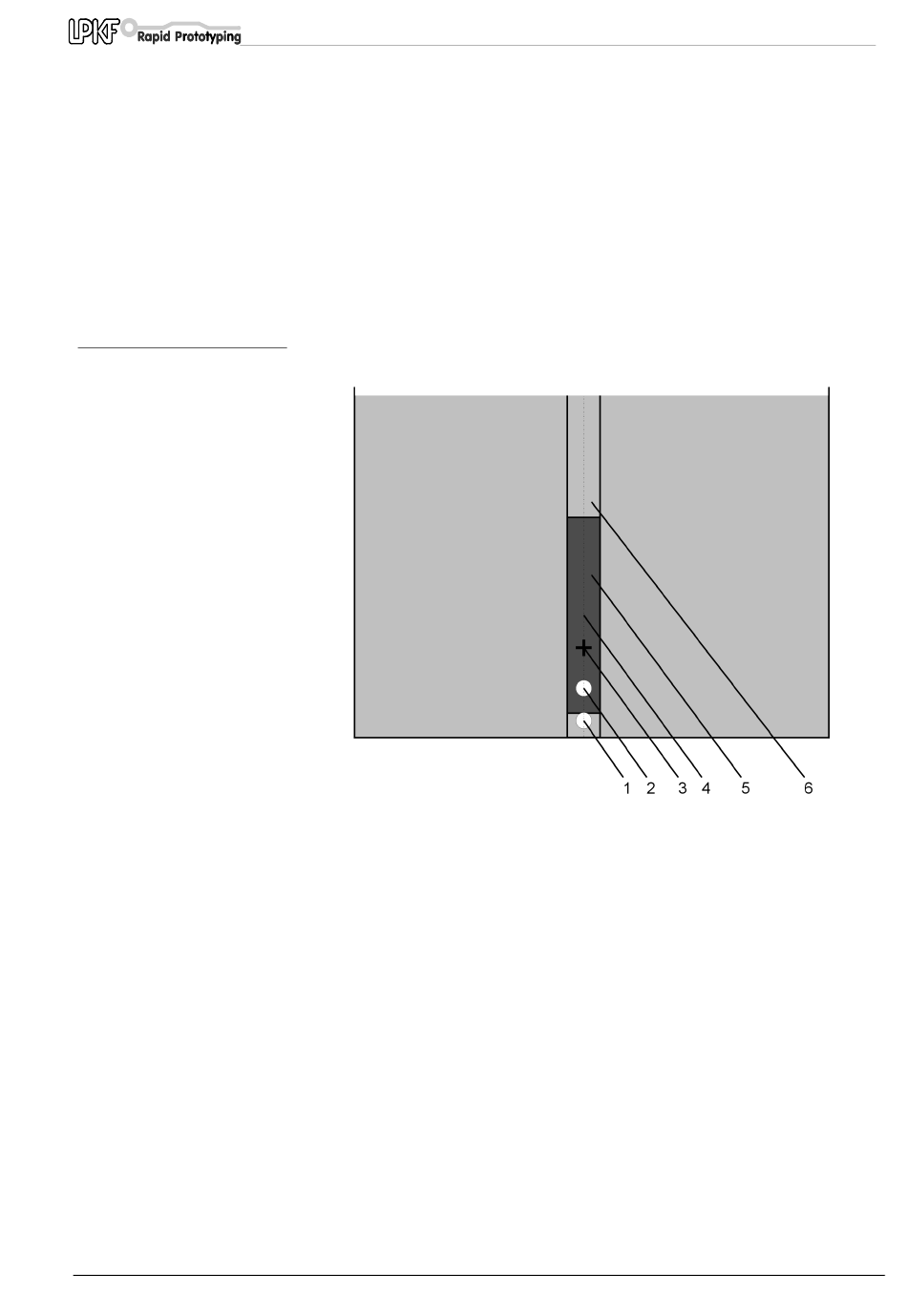

Abbildung 6:Vorderer Streifen des
Passlochsystems
ProtoMat C100/HF
Werkseitig wurde bereits ein Passlochsystem erstellt. Die x,y-
Koordinaten der HOME-Position liegen der Maschine bei (Siehe Treiber
Diskette). Sie sollte nun unter Home im BoardMaster eingetragen
werden.
Falls die Koordinaten nicht bekannt sind, muß das Passlochsystem neu
gebohrt werden. Sehen Sie dazu im Kapitel „Erstellen eines neuen
Passlochsystems" auf Seite 22 nach.
Wenn die MASCHINENPARAMETER Dialogbox durch klicken auf OK
geschlossen und BoardMaster verlassen wird, werden die neuen Werte
abgespeichert.
1- Referenzpin
2- vorderer Pilotstift
3- HOME-Position, min. 10 mm Abstand zum vorderen Pilotstift
Inbetriebnahme
4- Spiegelachse
5- Passstreifen
6- Passlochnut
21
