Abbildung 16:
Abbildung 17:
ProtoMat C100/HF
Achtung! Alle in BoardMaster vorgegebenen Drehzahlen und
Vorschubgeschwindigkeiten beziehen sich auf FR4-Material. Für
andere Materialien, sollte zunächst mit geringerer
Vorschubgeschwindigkeit gearbeitet werden.
Gefahr! Bedenken Sie, daß beim Zerspanen von Materialien wie
FR4 krebserregender Staub (durch Glasfasern) entstehen kann.
Daher immer mit eingeschalteten Staubsauger arbeiten. Immer
Feinstfilter benutzen.
Gefahr! Beim Zerspanen einiger Materialien (z.B. Teflon) können
lebendsgefährliche Gase entstehen!

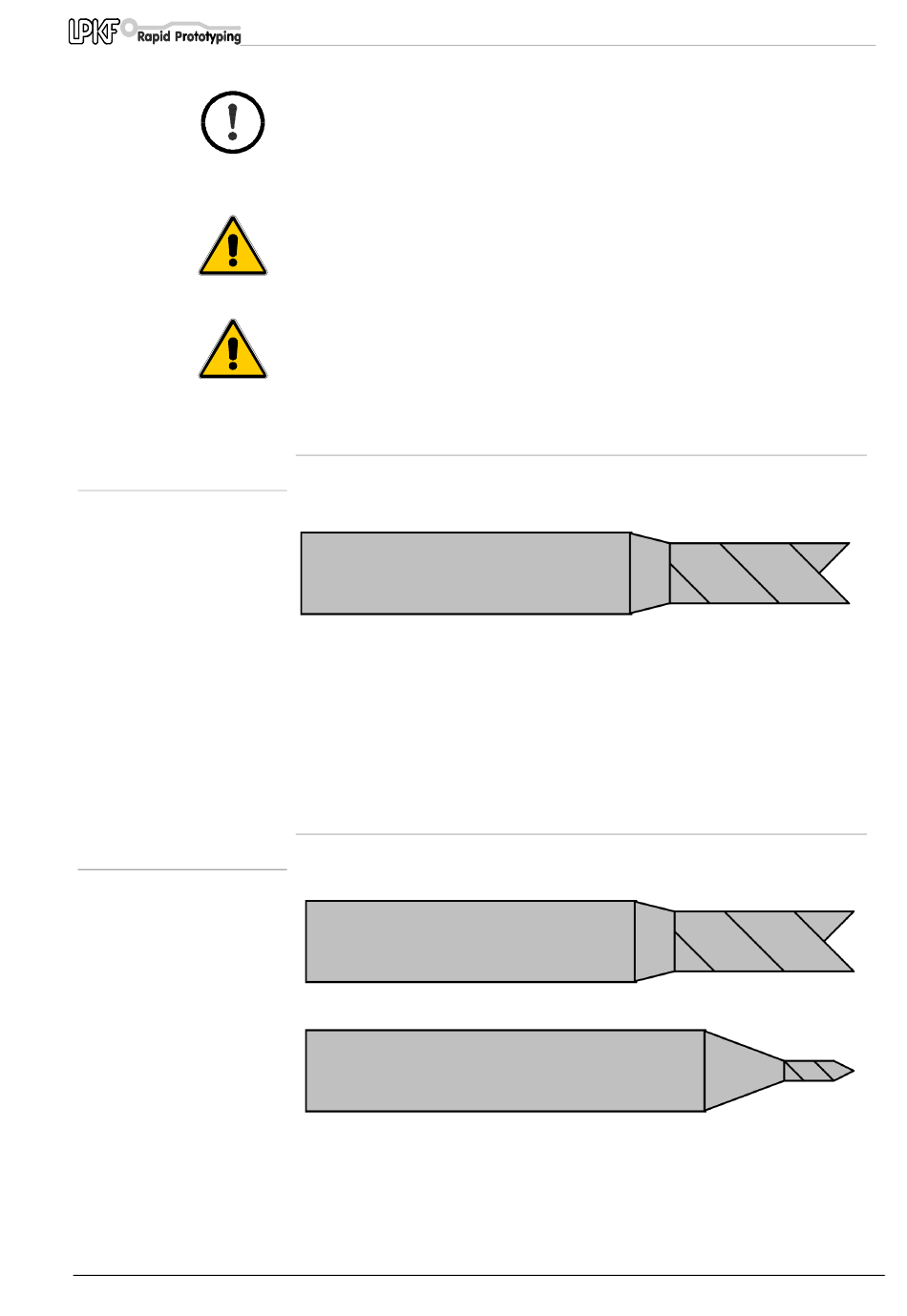

7.7 Fräsen breiter Isolationskanäle
Breite Isolationskanäle können durch 36 mm lange Zweischneider
erstellt werden. Es stehen verschiedene Durchmesser zur Verfügung.
Die Frästiefe muß so eingestellt werden, daß beim Abtragen des
Kupfers nur minimaler Grat entsteht. Der 3 mm Zweischneider eignet
sich besonders gut zum Fräsen sehr breiter Isolationskanäle (VDE-
Vorschriften).
7.8 Frontplattengravur
Beim Gravieren ist die Verfahrgeschwindigkeit je nach Graviertiefe und
Material einzustellen. Es sind LPKF Universal Fräser oder LPKF
Zweischneider zu verwenden.
Arbeitsabläufe beim Fräsen / Bohren
35
