Rechnergesteuerte Funktionen

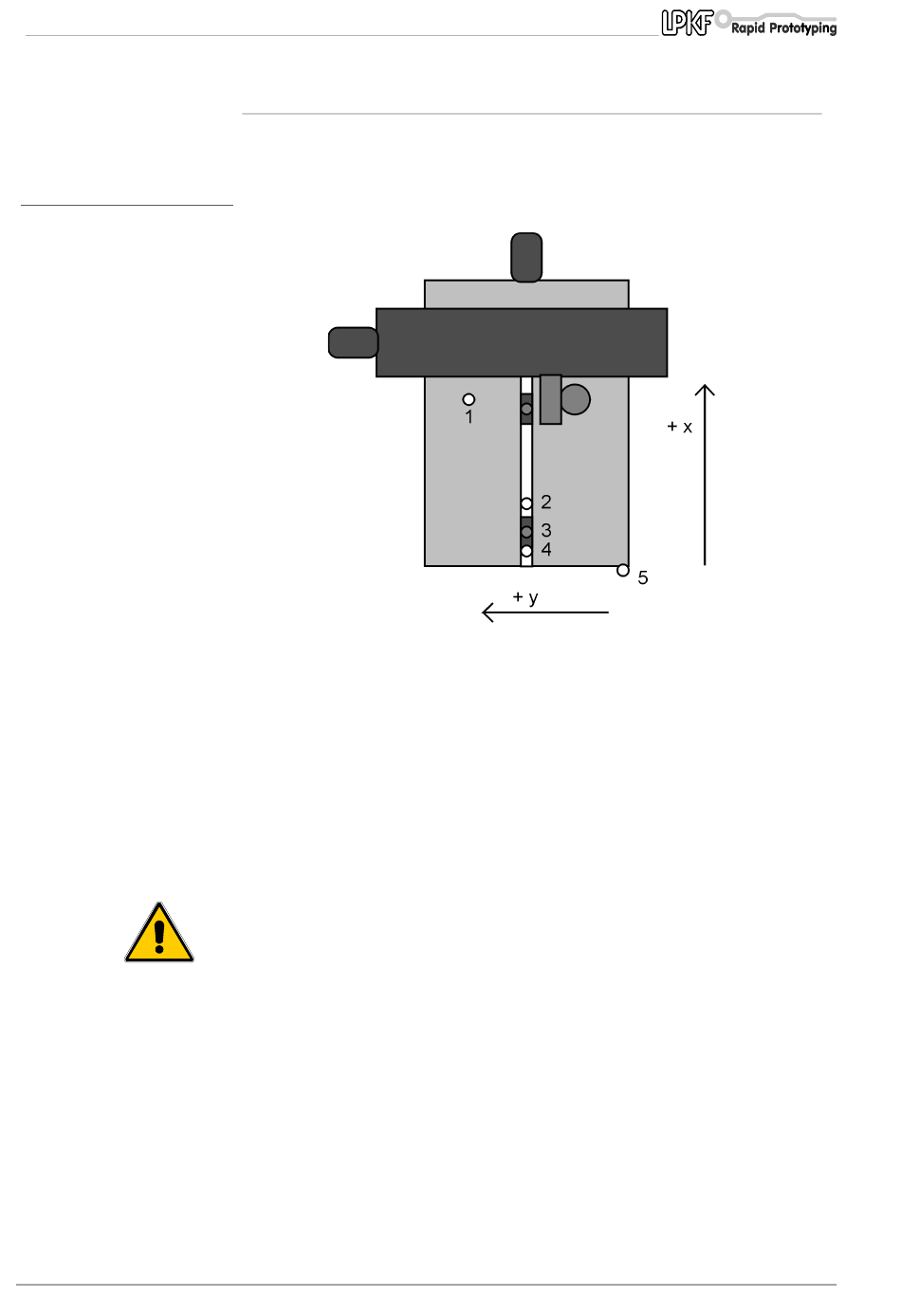

Abbildung 2:ProtoMat C100/HF: x-
Achse ist längerer
Verfahrweg
14
4.2 Orientierung der Maschine
Beschreibung der wichtigen Maschinenpositionen:
1- Pause-Position:
Zu diesem Punkt wird die Maschine verfahren, um das zu bearbeitende Material aufzulegen
oder zu wenden.
2- Home-Position:
Diese liegt auf der Spiegelachse der Maschine (Passlochsystem) und dient als Referenz-
Position innerhalb der Maschinen Treiber (BoardMaster und LPKF ProtoMat C100/HF).
3- Passlochschieber mit Bohrung für Pilotstift.
4- Referenzpin für vorderen Passlochstreifen.
5- Werkzeugwechsel-Position (Nullposition). An dieser Stelle kann das Werkzeug gewechselt
werden.
Gefahr! Vermeiden Sie, daß Gegenstände oder Finger innerhalb
des Verfahrbereiches gelangen!
