Werkzeuge, Material und Zubehör
6.0 Werkzeuge, Material und Zubehör

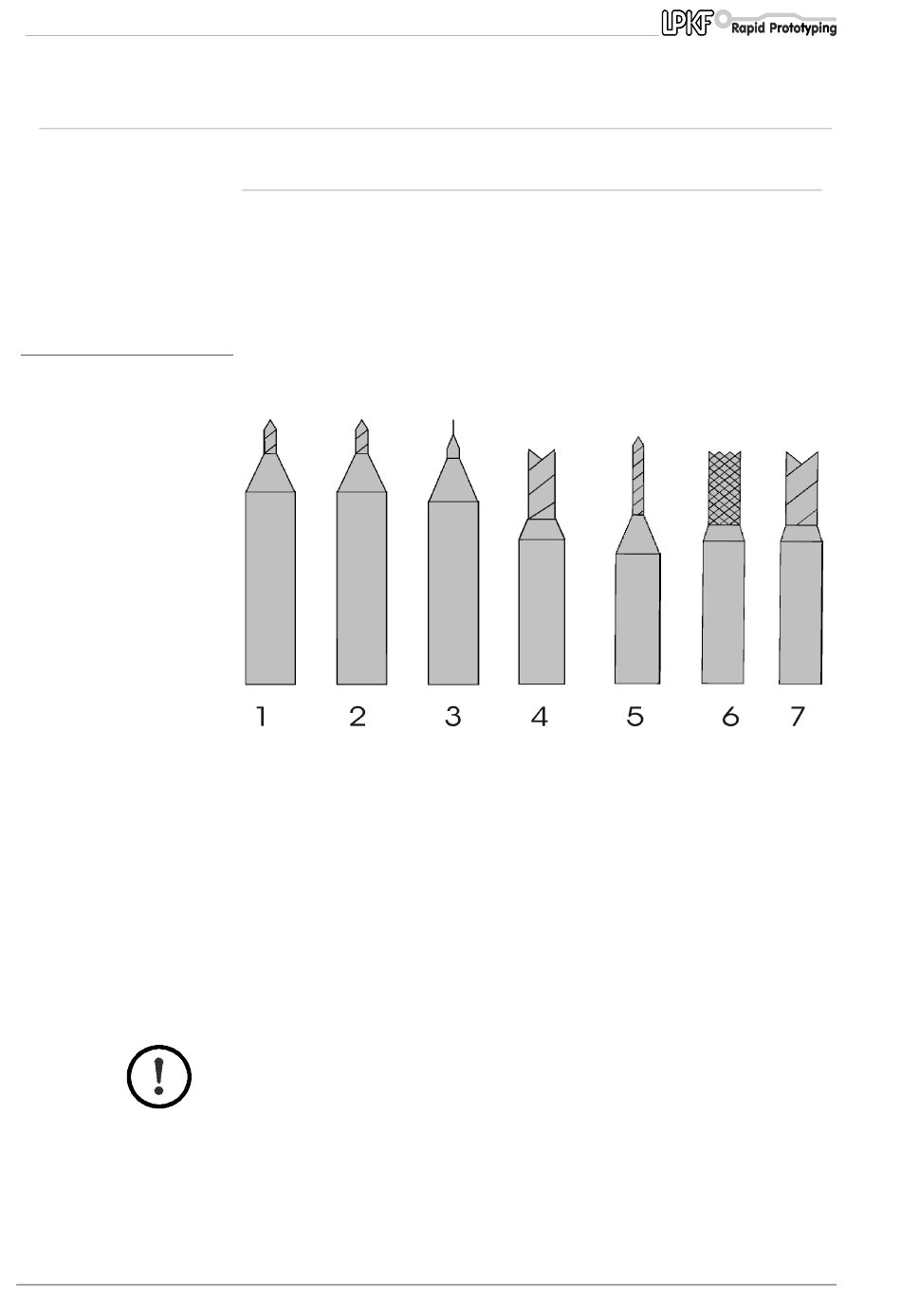

Abbildung 7:LPKF Werkzeuge für
Fräsbohrplotter
26
6.1 Werkzeuge
Die Werkzeuge für die LPKF ProtoMat C100/HF haben zwei
unterschiedliche Längen. 36 mm lang sind die Werkzeuge, mit denen
die Oberfläche des Materials bearbeitet wird (Fräsen, Gravieren), 38
mm lang sind die Werkzeuge, die zum Bohren oder Konturenfräsen
benutzt werden.
Folgende Werkzeuge stehen zur Verfügung:
1- LPKF Universal-Fräser:
2- LPKF Mikro-Fräser:
3- LPKF HF-Fräser:
4- Zweischneider (0,8; 1; 2 mm):
5- Spiralbohrer:
6- Konturenfräser:
7- Zweischneider (0.8; 1; 2 mm):
Achtung! Führen Sie einen Werkzeugwechsel nur in den definierten
Positionen durch!
Die Werkzeuge müssen in jedem Fall bis zum Anschlag in die
Werkzeugaufnahme eingeführt werden. Falls das nicht geschieht, wird
die Arbeitstiefe verfälscht. Es kann unter Umständen die
Maschinengrundplatte beschädigt werden.
Zum Einführen und wieder Herausziehen des Werkzeugs wird eine
Pinzette mitgeliefert.
Zum Fräsen von Isolationskanälen und zur Frontplattengra-
vur von 0,2 - 0,5 mm (je nach Tiefeneinstellung), Länge 36
mm.
Zum Fräsen von Isolationskanälen von 0,1 - 0,2 mm (je nach
Tiefeneinstellung), Länge 36 mm
Erzeugen im Schnitt rechteckige Isolationskanäle von 0,15
mm, 0,25 mm oder 0,4 mm Breite.
Zum Gravieren von Aluminium und zum Fräsen breiterer Iso-
lationen, verschiedene Durchmesser, (Länge 36 mm)
Zylinderisches Spezialwerkzeug zum Bohren von Leiterplat-
ten (mit verstärkter Seele), verschiedene Durchmesser.
Zum Konturenfräsen von Leiterplatten bzw. Fräsen von Aus-
brüchen (mit Spanabfuhr nach unten), verschiedene Durch-
messer, (Länge 38 mm)
Zum Konturenfräsen bzw. Fräsen von Ausbrüchen in Alumi
nium, HF- und Mikrowellenmaterialien. (Länge 38 mm)
ProtoMat C100/HF
