Allgemeines

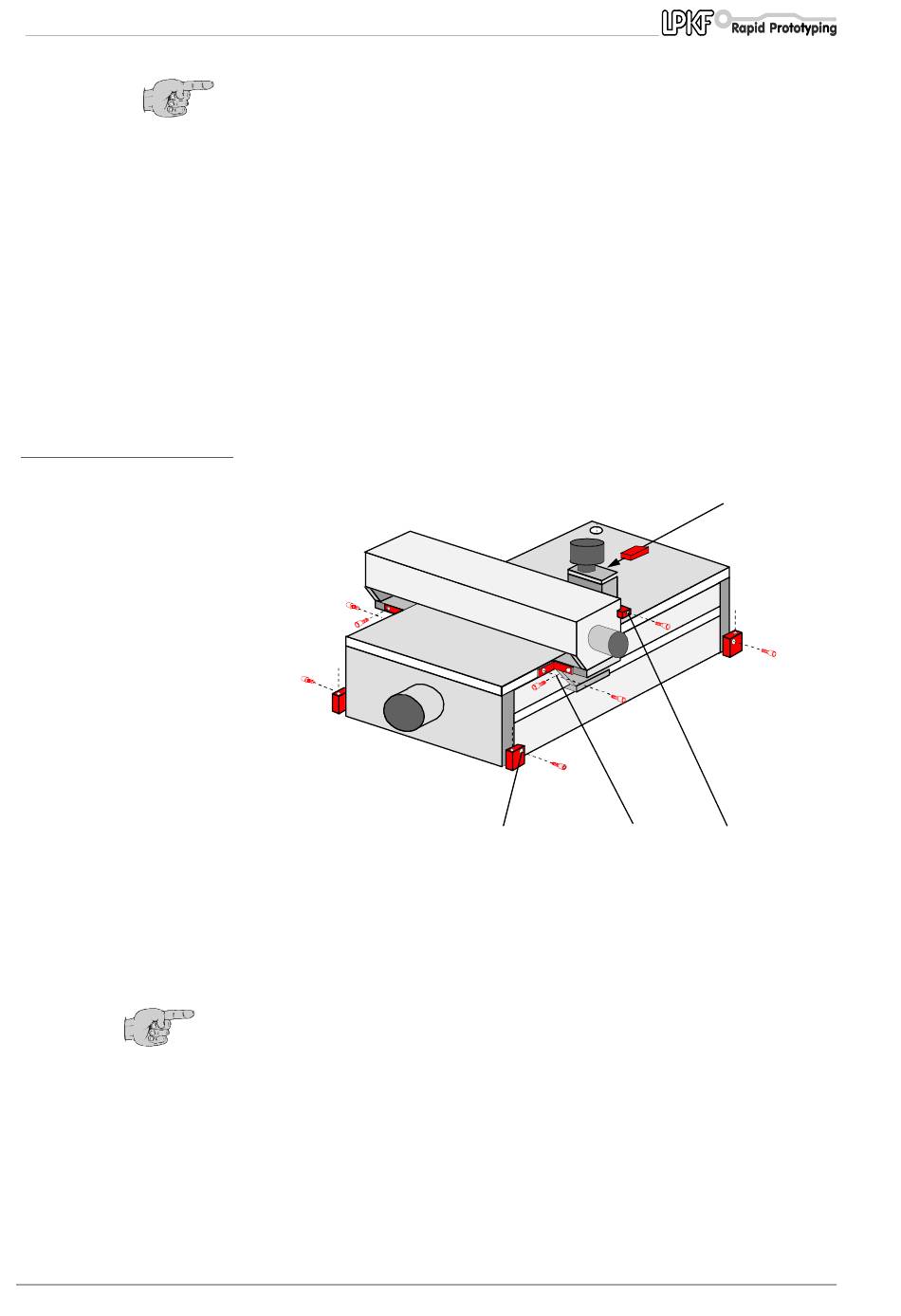

Abbildung 1:Transportsicherungen
der LPKF ProtoMat
C100/HF
12
Hinweis: Das Gerät muß auf einer ebenen und festen Unterlage
stehen, um Störungen und Fehlbedienungen zu vermeiden!
› Der Fräsbohrplotter ist so auszurichten, daß die Anschlußkabel zur
Elektronikeinheit frei beweglich sind.
› LPKF ProtoMat mit dem RS-Kabel (2x Sub-D 25 pol. Stecker) am
Rechner anschließen (COM1 oder COM2).
› Verbinden Sie die Netzleitung der LPKF ProtoMat Steuereinheit mit
der Spannungsversorgung.
› Staubsauger an den Adapter aufstecken (passend für Halterohr
Nr.111124 eines Nilfisk Industriestaubsaugers).
› Druckluftversorgung (6 bar) mit dem Anschluß des ProtoMaten
verbinden (6mm Druckluftschlauch!).
1- Befestigung der Maschine auf Transportunterlage
2- Sicherung der X-Achse
3- Sicherung der Y-Achse
4- Sicherung des Fräsbohrkopfes
Hinweis: Bitte alle Transportsicherungen sowie die Verpackung
aufheben und bei einem erneuten Transport der Maschine
entsprechend wieder montieren.
5
1
2
4
4
3
ProtoMat C100/HF
