Abbildung 21:
ProtoMat C100/HF
8.2.1 Abstreifer der Y-Achse
› Fahren Sie den Fräsbohrkopf in die Homeposition, bevor die Y-
Achse geölt wird.
› Vor dem Ölen der Y-Achse sind die 4 auf der Abdeckhaube
befindlichen Schrauben mit einem 3 mm Innensechskantschlüssel
zu lösen und herauszuschrauben. Nachdem die Schrauben nun
entfernt sind, nehmen Sie die Abdeckhaube ab.

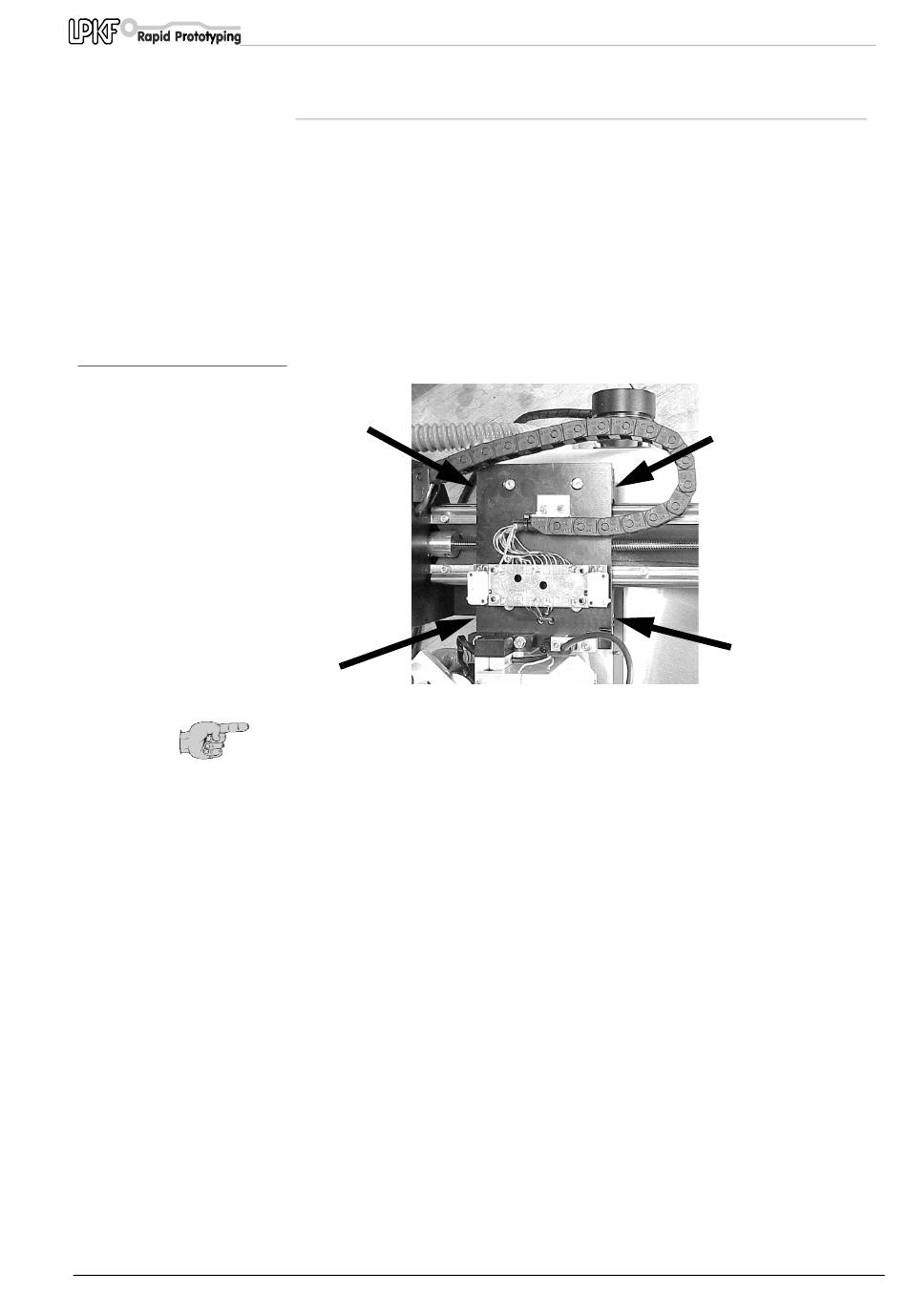

Die Positionen der Ölbohrungen für die Abstreifer der Y-Achse sind in
Abbildung 21 auf Seite 43 mit Pfeilen gekennzeichnet:
Hinweis: Zum Ölen benutzen Sie unbedingt ein säurefreies
Feinmechaniker- oder Nähmaschinenöl!
› Stecken Sie die Dosiernadel (konisch grau) auf die Einmalspritze
(beides im Lieferumfang enthalten).
Wie die Spritze nun aufgebaut sein muß, sehen Sie in Abbildung 22 auf
Seite 44.
Anhang
43
