Betriebsanleitung für
®
EAS
-reverse Type 4100/4103/4104
Größe 3 – 6
4.4
Montage Type 4100
1.
Nabe Überlastseite (1) auf das Wellenende auf-
ziehen und axial fixieren (z. B. mit einem Press-
deckel).
4.5
Montage Type 4103
1.
Radiale Zylinderschrauben (21) herausdrehen.
2.
Nabe Überlastseite (1) auf das Wellenende auf-
ziehen und axial fixieren (z. B. mit einem Press-
deckel).
3.
Nabe für elastische Kupplung (11) mit aufgezoge-
nem Elastomerring (10) auf das Wellenende auf-
ziehen.
4.
Beide Kupplungsteile (elastischer Teil und Über-
lastteil) zusammenschieben.
5.
Radiale Zylinderschrauben (21) und Scheiben
(23 / nur bei Größe 6) in Elastomerring (10) ste-
cken.
6.
Zylinderschrauben (21) zunächst ansetzen bis
Bohrung und Gewinde fluchten.
7.
In mehreren Schritten gleichmäßig anziehen bis
das vorgeschriebene Drehmoment nach Tabelle
(Kapitel 3.4) erreicht ist.
Montagehinweis 4.2 beachten

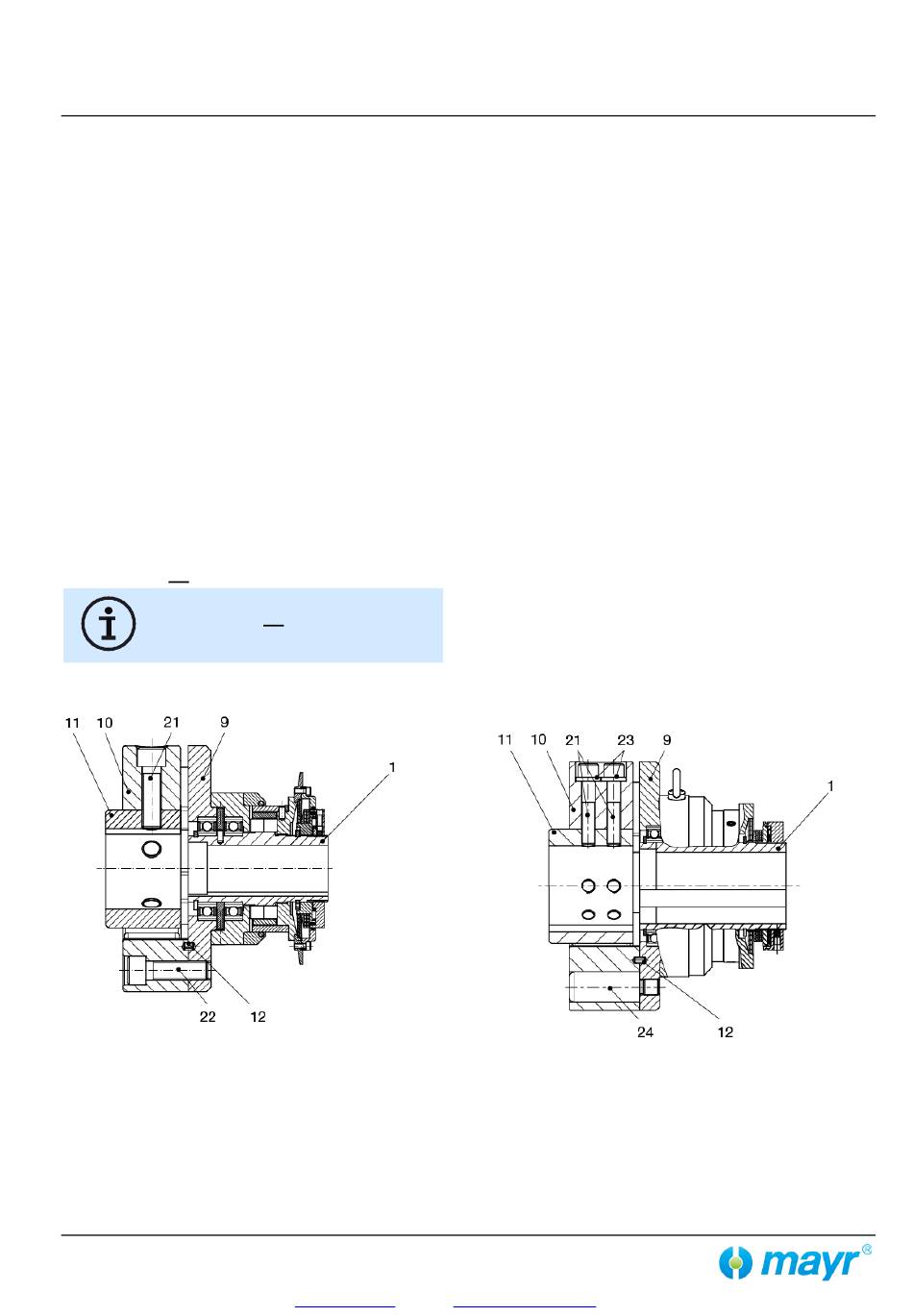

Bild 7 Type 4103 Größe 3 – 5
14/07/2021 VN/GF/GC
Seite 9 von 16
Chr. Mayr GmbH + Co. KG
Eichenstraße 1, D-87665 Mauerstetten
Tel.: +49 8341 804-0, Fax: +49 8341 804-421
www.mayr.com, E-Mail:
public.mayr@mayr.de
4.6
Montage Type 4104
1.
Nabe Überlastseite (1) auf das Wellenende auf-
ziehen und axial fixieren (z. B. mit einem Press-
deckel).
2.
Nabe für elastische Kupplung (11) mit aufgezoge-
nem Elastomerring (10) auf das Wellenende auf-
ziehen.
3.
Bohrungen für Steckbolzen (24) im Elastomerring
(10) leicht einfetten.
4.
Elastomerring (10) zu Zwischenflansch (9) so dre-
hen, dass die Bohrungen im Elastomerring (10)
und die Steckbolzen (24) fluchten.
5.
Beide Kupplungsteile (elastischer Teil und Über-
lastteil) zusammenschieben.
Bild 8 Type 4104 Größe 6
(B.4100.DE)
