4.7
Ausrichten der Kupplung Typen
4103/4104
Die elastische Kupplung gleicht radialen, axialen und
winkligen Wellenversatz aus (maximal zulässige Werte
beachten).
Ein genaues Ausrichten der Kupplung erhöht jedoch die
Lebensdauer der Kupplung erheblich, verringert die Be-
lastung der Wellenlagerungen und verbessert das Be-
triebsverhalten der Überlastkupplung.
Nach der Montage der Kupplung ist diese sorgfältig aus-
zurichten, falls die gekuppelten Aggregate nicht bereits
durch Zusammenflanschen gut fluchten. Je höher die
Drehzahl der Kupplung, desto sorgfältiger sollte die Aus-
richtung im Interesse einer langen Lebensdauer der
Kupplung erfolgen. Bei dieser Ausführung kann die
Fluchtung sehr leicht durch ein Lineal (Bild 9) kontrolliert
werden. Dabei muss der Außendurchmesser des
Elastomerrings (10) an den Seiten, wo die Radialschrau-
ben sitzen, mit dem Zwischenflansch (9) fluchten; und
zwar in verschiedenen Ebenen.

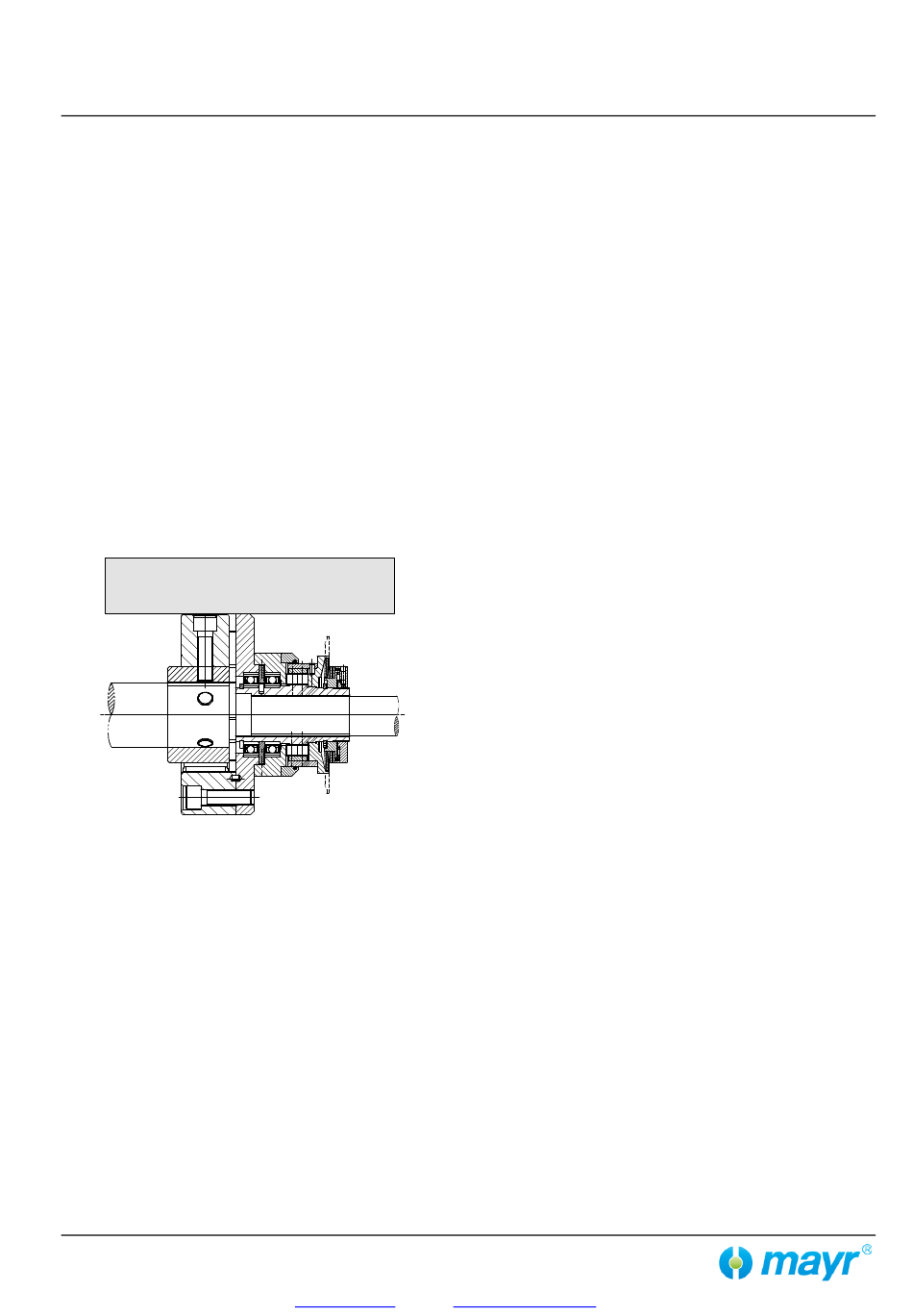

Bild 9
