Betriebsanleitung für
®
EAS
-reverse Type 4100/4103/4104
Größe 3 – 6
5 Optionen
5.1
Montage des Endschalters
Der Schaltrichtungspfeil am Gehäusedeckel des mecha-
nischen Endschalters zeigt in Richtung Einstellmutter (7),
bzw. in Hubrichtung des Schaltteils (3), Bild 10. Stellen
Sie die Schalterabstände für den berührungslosen und
mechanischen Endschalter nach Bild 10 bzw. Bild 11 ein.
Der Abstand des Schaltteils (3) vom Schaltpunkt kann mit
einer Sechskantschraube SW 7 fein justiert werden (Bild
10 und 11).

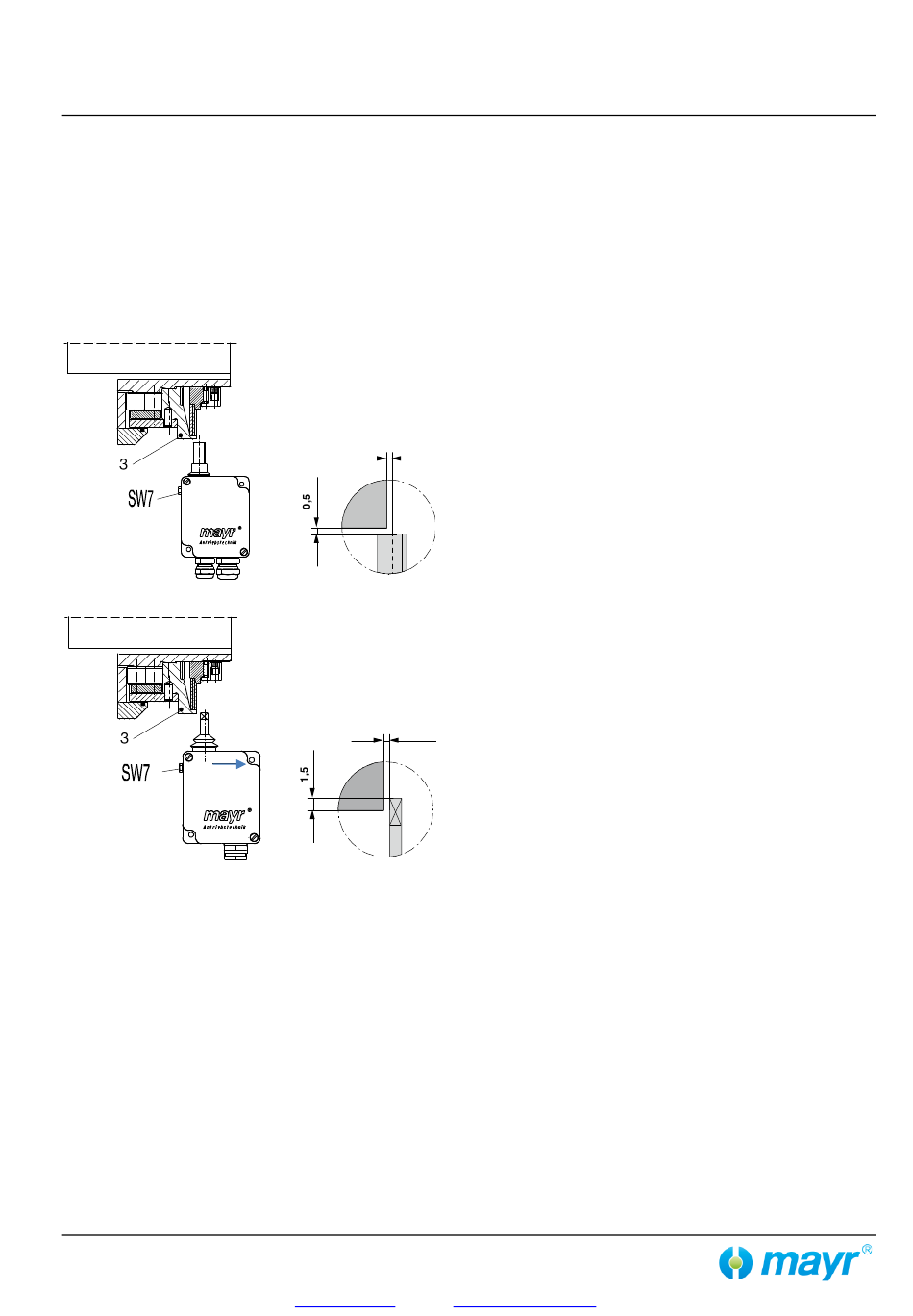

Bild 10: berührungsloser Endschalter
Schalt-
richtung
Bild 11: mechanischer Endschalter
14/07/2021 VN/GF/GC
Seite 11 von 16
3,0
1,0
Chr. Mayr GmbH + Co. KG
Eichenstraße 1, D-87665 Mauerstetten
Tel.: +49 8341 804-0, Fax: +49 8341 804-421
www.mayr.com, E-Mail:
public.mayr@mayr.de
(B.4100.DE)
