Einbau- und Betriebsanleitung für
®
ROBA-stop
Tachobremse Type 83_.41_._ und
®
ROBA-stop
Tacho-Spitzenlastbremse Type 883.41_._

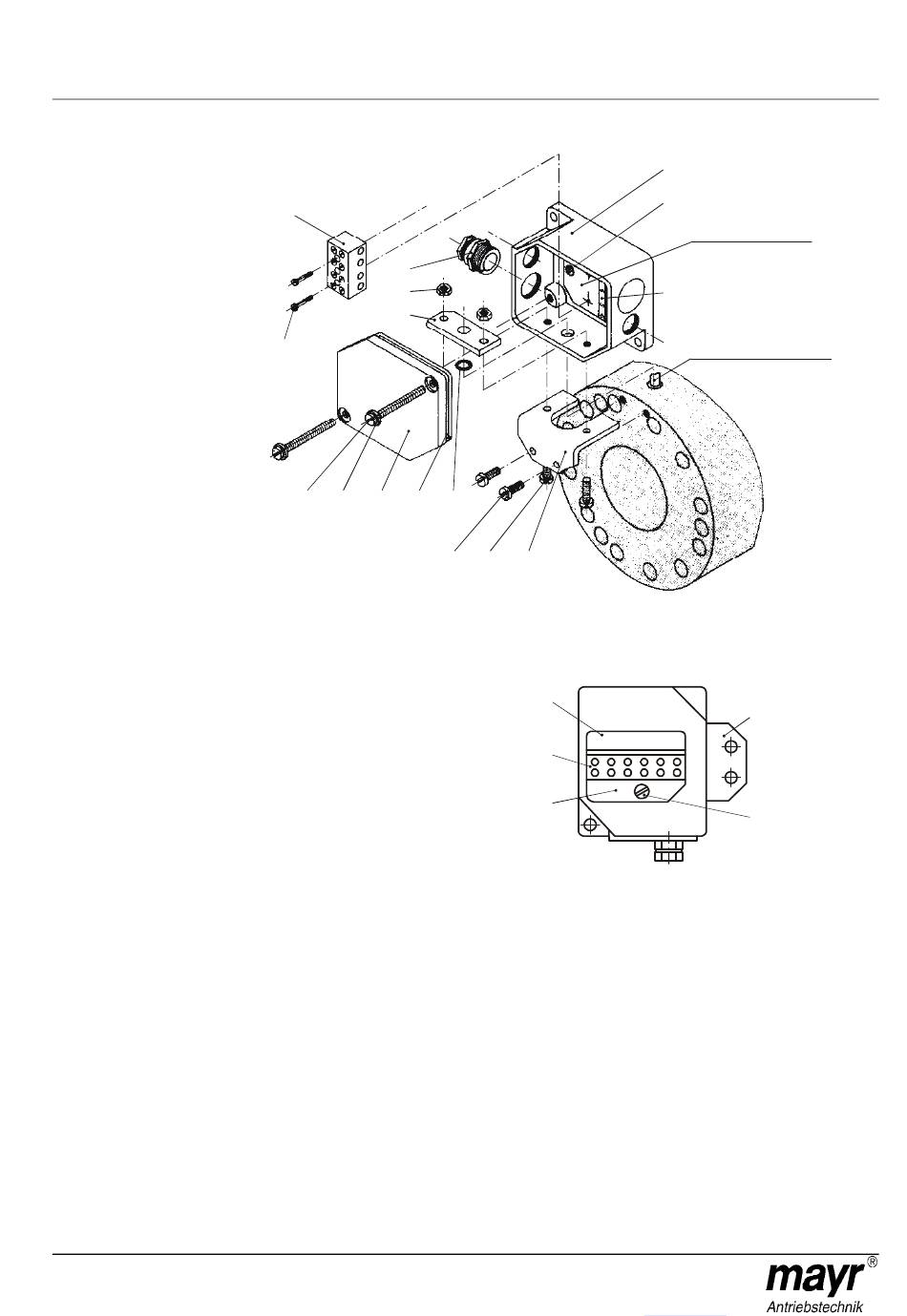

Montage Anschlusskasten (Bild 4 und 5)
Grundplatte (44) wahlweise bestückt mit:
1. Klemme 2-polig
2. Klemme 4-polig
3. Klemme 6-polig
4. Einweggleichrichter
5. Brückengleichrichter
Teileliste Anschlusskasten
37 Haltebügel
38 Zylinderschraube M3 x 12
39 Anschlusskasten-Unterteil
40 O-Ring
41 Abdichtplatte
42 Sechskantmutter M3
43 Kabelverschraubung

44 Grundplatte

45 Senkschraube M4 x 8
46 Klemme
47 Klemmenbezeichnung
48 Zylinderschraube M2,5 x 12
49 Zylinderschraube M4 x 8
50 Anschlusskasten-Deckel
51 Dichtring
52 Zylinderschraube M4 x 30
53 Dichtscheibe
Anbau des Anschlusskastens
(die Teile 37 bis 43 der Teileliste sind vormontiert):
1.a
Gleichrichter in Anschlusskasten-Unterteil (39) einschrauben
oder
1.b
Grundplatte (44) in Anschlusskasten-Unterteil (39) mit den
Senkschrauben (45) einschrauben. 2-, 4- oder 6-polige
Klemme (46) mit Zylinderschrauben (48) auf Grundplatte (44)
montieren. Klemmenbezeichnung (47) auf Grundplatte (44)
kleben. Die Lage der Klemmenbezeichnung nach Bild 5 ist zu
beachten.
2.
Kabel der Bremsspule passend ablängen und abisolieren.
Kabel durch die Teile 39, 40, 41 in den Anschlusskasten
einführen.
3.
Haltebügel (37) mit Zylinderschrauben (49) an die
Bremsenrückseite anschrauben.
4.
Kabel der Bremsspule nachziehen, Sechskantmuttern (42)
anziehen.
5.
Bremse anschließen nach
"Einbau- und Betriebsanleitung B.1110.4.D für
®
ROBA-stop
-Bremsen / Elektrischer Anschluss".
6.
Anschlusskasten schließen. Auf Dichtung (51) und
Dichtscheiben (53) achten.
16/04/2007 TK/KE
Seite 8 von 9
46
43
42
41
48
52
53
50
51
40
49
Chr. Mayr GmbH + Co. KG
Eichenstraße 1
87665 Mauerstetten
Germany
38
37
Bild 4
47
1
2 3 4 5 6
46
44
Bild 5
Tel.: 08341 / 804-0
Fax: 08341 / 804-421
http://www.mayr.de
eMail:
info@mayr.de
(B.1110.3.D)
39
45
Grundplatte (44)
wahlweise bestückt mit
1. Klemme 2-polig
2. Klemme 4-polig
47
3. Klemme 6-polig
4. Einweggleichrichter
5. Brückengleichrichter
Kabel der Magnetspule
37
45
