Istruzioni di montaggio solo per personale specializzato

4.4. Schema di cablaggio

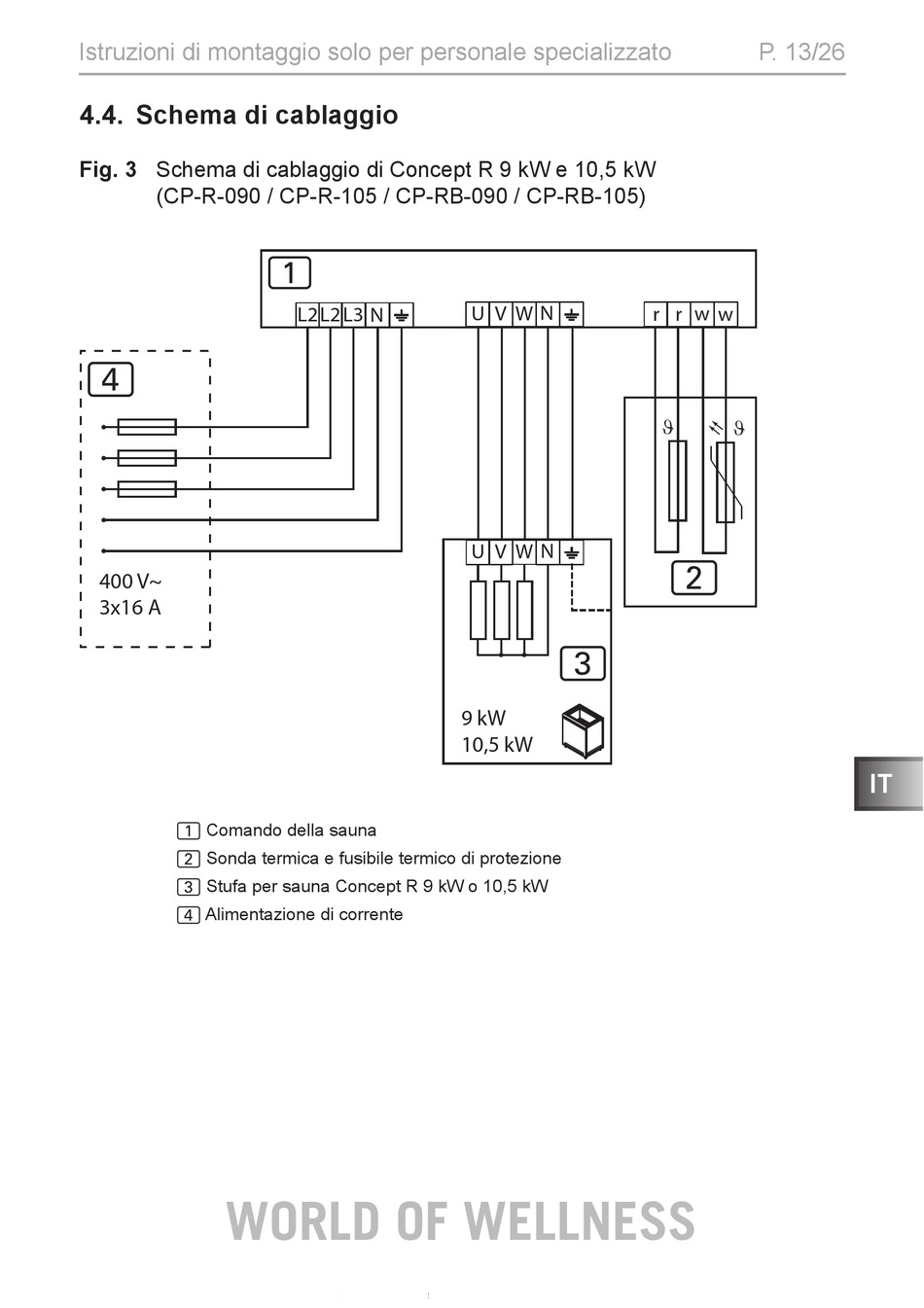

Fig. 3 Schema di cablaggio di Concept R 9 kW e 10,5 kW
(CP-R-090 / CP-R-105 / CP-RB-090 / CP-RB-105)
4
400 V~
3x16 A
1 Comando della sauna
2 Sonda termica e fusibile termico di protezione
3 Stufa per sauna Concept R 9 kW o 10,5 kW
4 Alimentazione di corrente
WORLD OF WELLNESS
1
L2 L2 L3 N
N
U V W
N
U V W
3
9 kW
10,5 kW
P. 13/26
r r w w
ϑ
ϑ
2
IT
