Instructions de montage uniquement pour le personnel spécialisé

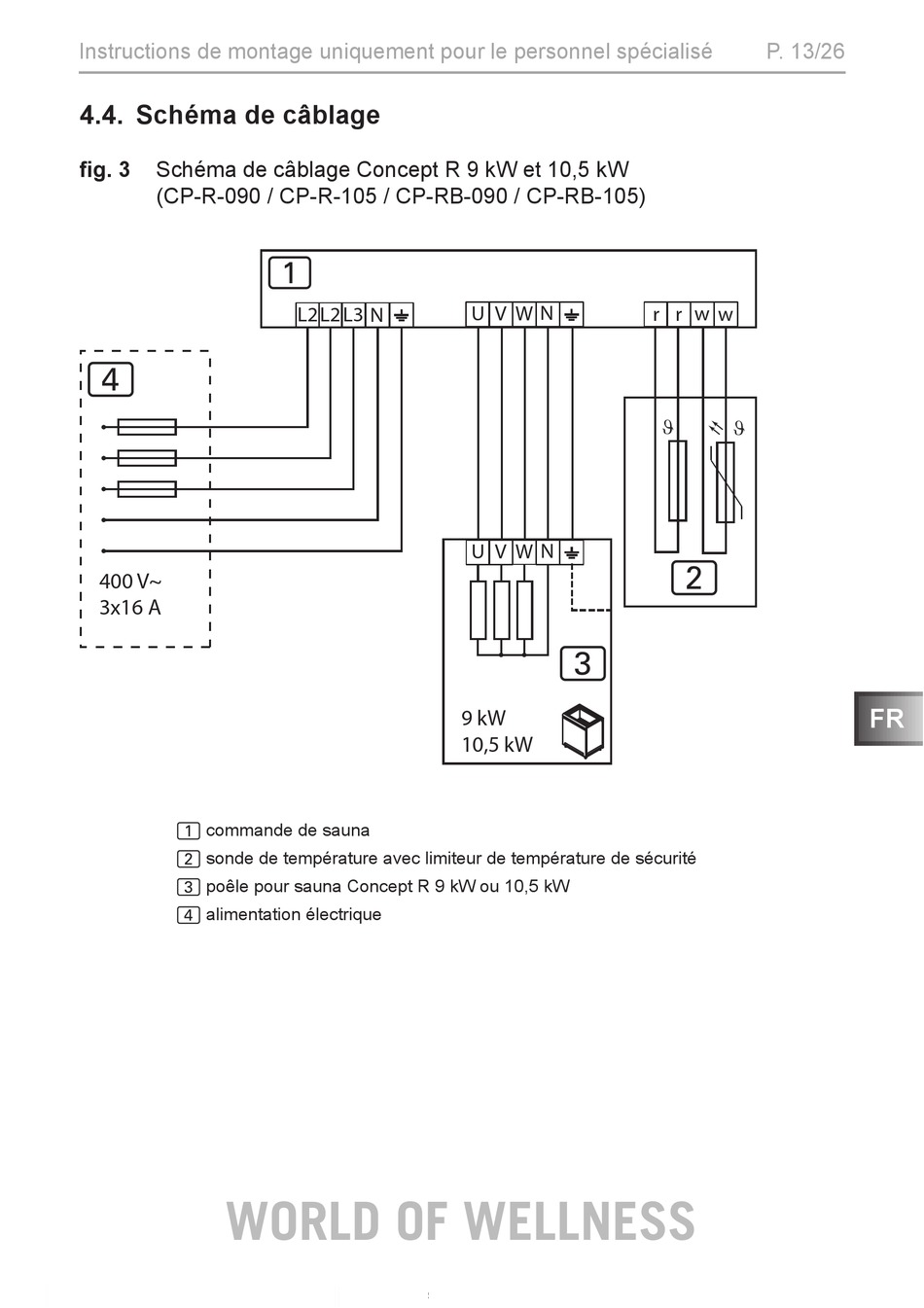

4.4. Schéma de câblage
fig. 3
Schéma de câblage Concept R 9 kW et 10,5 kW
(CP-R-090 / CP-R-105 / CP-RB-090 / CP-RB-105)
4
400 V~
3x16 A
1 commande de sauna
2 sonde de température avec limiteur de température de sécurité
3 poêle pour sauna Concept R 9 kW ou 10,5 kW
4 alimentation électrique
WORLD OF WELLNESS
1
L2 L2
L3
N
N
U V
W
N
U V
W
3
9 kW
10,5 kW
P. 13/26
r r
w
w
ϑ
ϑ
2
FR
