Montagehandleiding uitsluitend voor vakpersoneel

4.4. Bedradingsschema

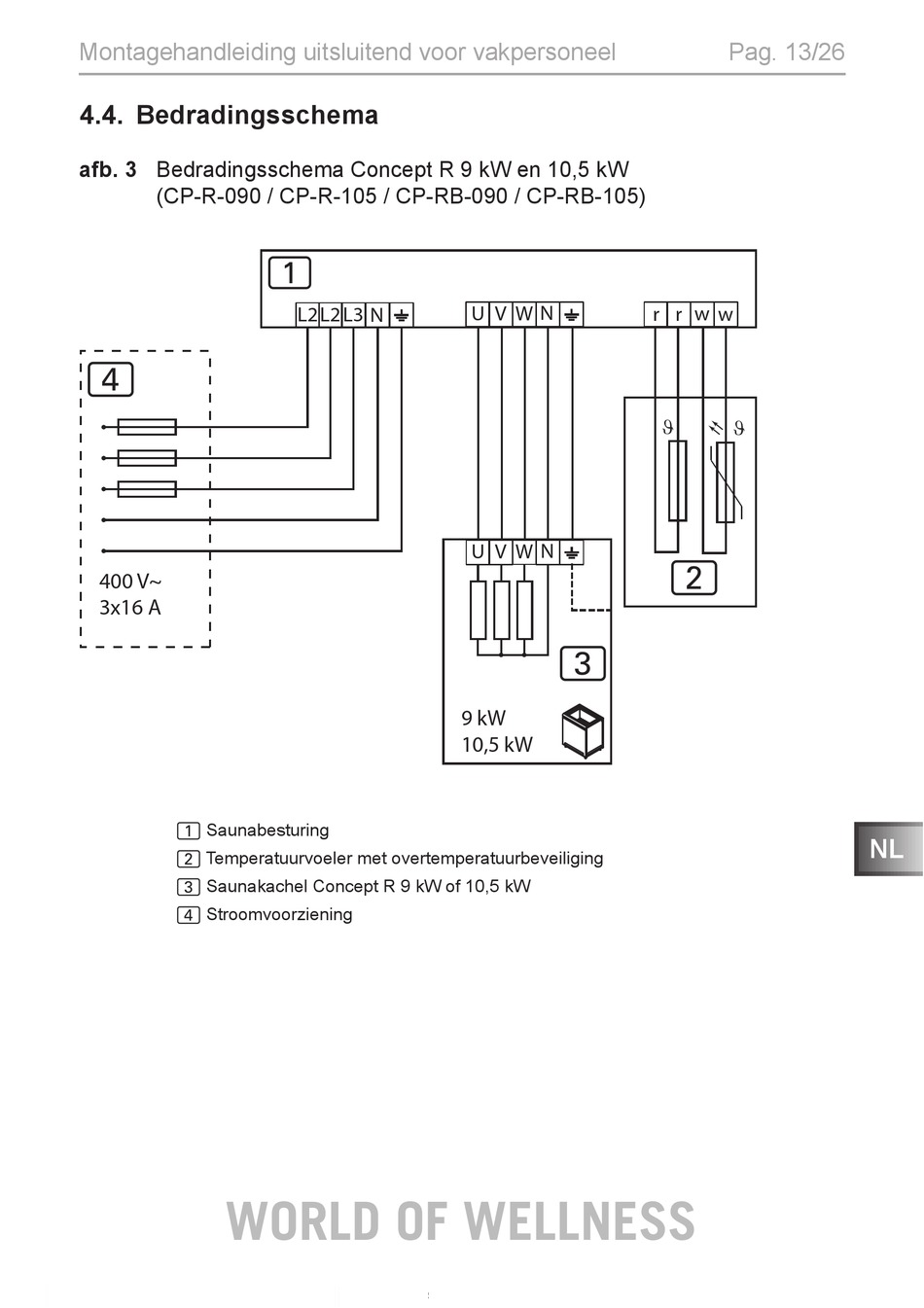

afb. 3 Bedradingsschema Concept R 9 kW en 10,5 kW
(CP-R-090 / CP-R-105 / CP-RB-090 / CP-RB-105)
4
400 V~
3x16 A
1 Saunabesturing
2 Temperatuurvoeler met overtemperatuurbeveiliging
3 Saunakachel Concept R 9 kW of 10,5 kW
4 Stroomvoorziening
