STIEBEL ELTRON ACW 10 G Montageanweisung
  1. Anleitungen
  2. Marken
  3. STIEBEL ELTRON Anleitungen
  4. Klimaanlagen
  5. ACW 10 G
  6. Montageanweisung
STIEBEL ELTRON ACW 10 G Montageanweisung

STIEBEL ELTRON ACW 10 G Montageanweisung

Vorschau ausblenden Andere Handbücher für ACW 10 G:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Deutsch 2 - 19
Montageanweisung Split - Wand - Raumklimagerät
ACW 10 / 12 / 18 / 24 G mit CU ..
English 20 - 35
Installation Instuctions Split-Wall-Air-Conditioning Unit
ACW 10 / 12 / 18 / 24 G with CU ..
Nederlands 36 - 51
Installationsinstructie Split-wand-airconditioning
ACW 10 / 12 / 18 / 24 G en CU ..
Française 52 - 67
Instructions de montage Climatiseur mural en deux unités
ACW 10 / 12 / 18 / 24 G avec CU ..
Magyar 68 - 82
Szerelési útmutató, Split rendszerû fali klímaberendezések
ACW 10 / 12 / 18 / 24 G ... CU
1

Werbung

loading

Verwandte Anleitungen für STIEBEL ELTRON ACW 10 G

Inhaltszusammenfassung für STIEBEL ELTRON ACW 10 G

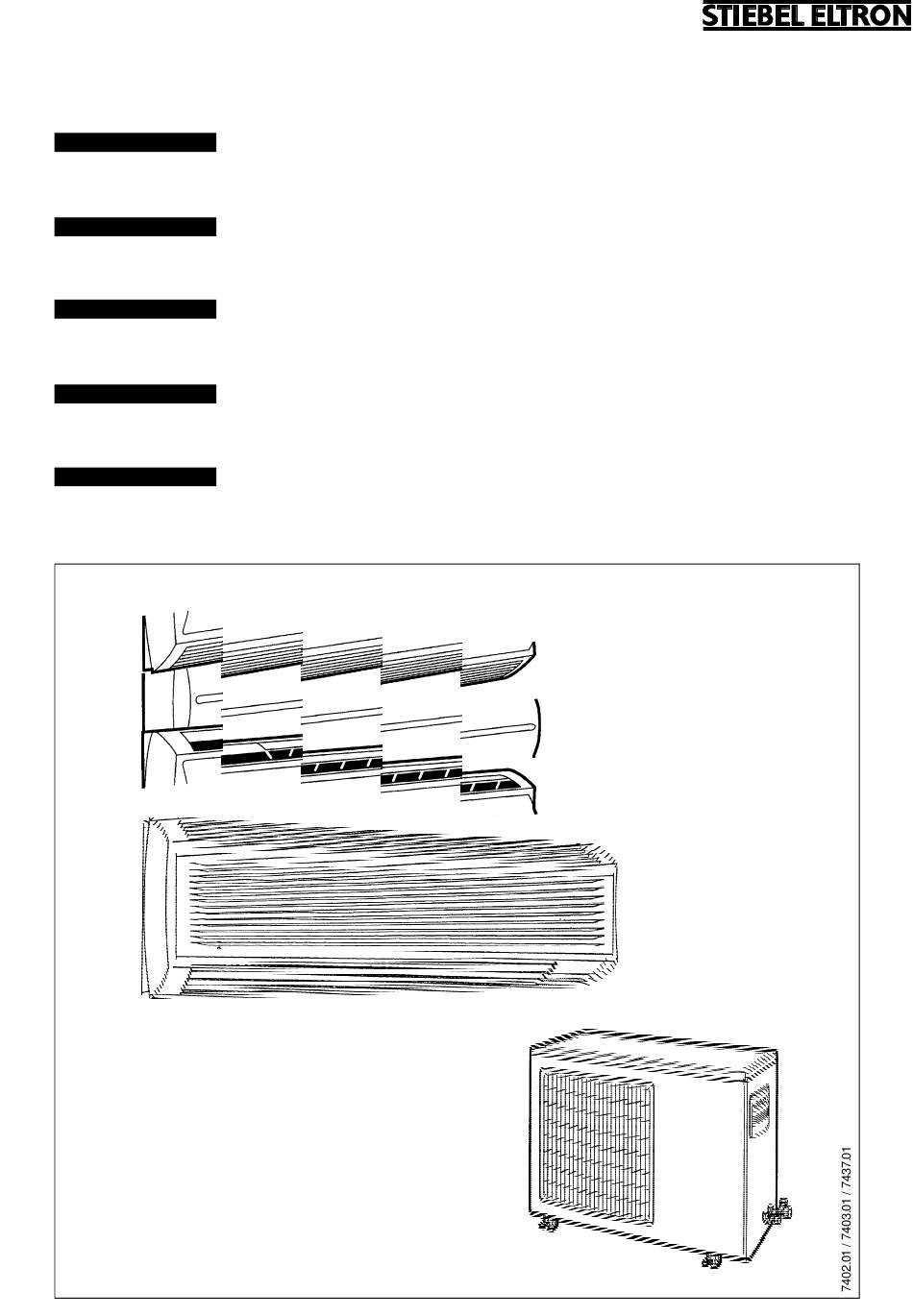

  • Seite 1 Deutsch 2 - 19 Montageanweisung Split - Wand - Raumklimagerät ACW 10 / 12 / 18 / 24 G mit CU .. English 20 - 35 Installation Instuctions Split-Wall-Air-Conditioning Unit ACW 10 / 12 / 18 / 24 G with CU .. Nederlands 36 - 51 Installationsinstructie Split-wand-airconditioning ACW 10 / 12 / 18 / 24 G en CU ..
