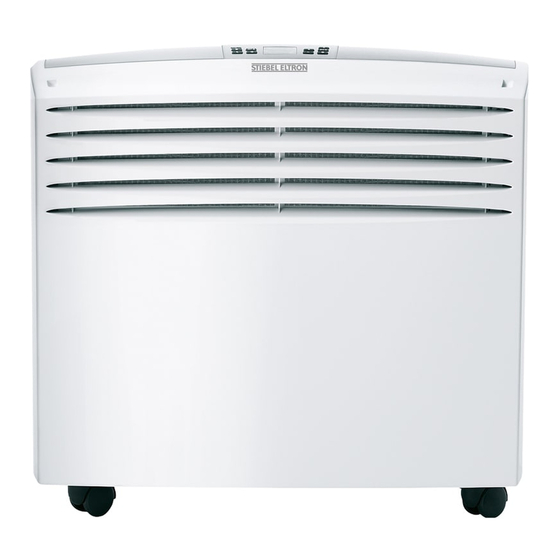

STIEBEL ELTRON ACP 24 Bedienung Und Installation
Mobiles zweischlauch-raumklimagerät mit infrarot fernbedienung
Vorschau ausblenden
Andere Handbücher für ACP 24:
- Bedienung und installation (24 Seiten) ,
- Bedienung und installation (24 Seiten) ,
- Installation (8 Seiten)
Verwandte Anleitungen für STIEBEL ELTRON ACP 24
Inhaltszusammenfassung für STIEBEL ELTRON ACP 24
- Seite 1 Bedienung und installation MoBiles Zweischlauch-RauMKliMageRät Mit infRaRot feRnBedienung » acP 24...
-
Seite 2: Inhaltsverzeichnis
Hinweis auf eine besonders energiesparende Be- triebs- oder Verhaltensweise. 10.1 Wanddurchführung ����������������������������������������������� 16 10.2 Kernbohrung und Montage�������������������������������������� 16 » Diese Passagen und das „ »“ Symbol zeigen Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben. | acP 24 www.stiebel-eltron.com... -
Seite 3: Sicherheit
Dasselbe gilt für Wartungsarbeiten oder wenn Sie das Gerät für längere Zeit nicht benutzen (z.B. während eines Urlaubs). Beschädigungsgefahr! Kondenswasser (Kondensat) kann vom Gerät auf den Boden herabtropfen und Folgeschäden, z.B. bei feuch- teempfindlichen Bodenbelägen, verursachen. www.stiebel-eltron.com acP 24 |... -
Seite 4: Gerätebeschreibung
Grobstaubpartikel und Flusen werden durch die beiden Filtermatten aufgenommen. Geräteübersicht 1 Luftfilter Griffmulde 7 Lufteintrittsgitter 2 Luftaustrittsgitter 8 Zuluft Eintritt 3 Anzeigenfeld 9 Abluft Austritt 4 Fernbedienung, abnehmbar 10 Leistungsschild 5 Verriegelungsschloss für Fernbedienung 11 Kondenswasser Entleerungsstopfen 6 Luftfilter Griffmulde | acP 24 www.stiebel-eltron.com... -
Seite 5: Bedienung
Gerät fest auf waagerechtem und ebenem Boden steht. — der Luftschlauch nicht geknickt oder verlängert ist. — der Luftschlauch nach Außen geführt ist. — Der Netzstecker in einer Steckdose eingesteckt ist. Betreiben Sie das Gerät niemals ohne den Luftfilter. www.stiebel-eltron.com acP 24 |... -
Seite 6: Bedienung Mit Der Fernbedienung
���� ���� � � � � 1 Anzeige von Lüfterstufe oder Automatikbetrieb 2 Heizungsbetrieb (o.F.) 3 Kühlbetrieb 4 Entfeuchtungsbetrieb 5 Außenluftzufuhr (o.F.) 6 Nachtbetrieb 7 Automatikbetrieb 8 Erstes Programm 9 Zweites Programm 10 Temperatur und Zeitanzeige | acP 24 www.stiebel-eltron.com... -
Seite 7: Ein- Und Ausschalten
LED leuchtet. » Drücken Sie die Taste 4 um die Komfort Funktion auszuschalten. Im Display wird das Symbol ausgeblendet und das Gerät kehrt in die Betriebsart „Kühlen“ zurück. ���� Komfort Funktion ���� ���� www.stiebel-eltron.com acP 24 |... -
Seite 8: Lüften
Drücken Sie die Taste 6 bis im Display die Minutenanzeige „M“ erscheint. » Drücken Sie die Taste 7 um die aktuelle Minute einzustellen. Programme und Uhrzeit � � » Drücken Sie solange auf die Taste 6, bis die Temperaturanzeige wieder angezeigt wird. | acP 24 www.stiebel-eltron.com... -
Seite 9: Programmierung Von Ein- Und Ausschaltprogrammen
Drücken Sie die Taste 1, um die Fernbedienung wieder einzu- Ein- und Ausschaltautomatik schalten. Das Gerät kehrt nun in die Standardeinstellung zurück (Kühlen, 22 °C, Auto-Lüfterstufe). Reset der Fernbedienung � ���� ���� � � � � � www.stiebel-eltron.com acP 24 |... -
Seite 10: Bedienung Ohne Fernbedienung
Wärmeeinträge in den Raum zu vermindern. Werden die Luftschläuche durch ein geöffnetes Fenster geführt, sollte der Spalt zwischen Fensterrahmen und Fensterflügel mög- lichst klein gehalten werden, um das Einströmen von warmer Außenluft in den Raum zu minimieren. | acP 24 www.stiebel-eltron.com... -
Seite 11: Entleeren Des Kondensatbehälters
Schalten Sie das Gerät mit der Fernbedienung wieder ein. und lassen Sie das Kondenswasser ab. » Verschließen Sie den Kondensatbehälter wieder. Kondensatbehälter leeren Stopfen des Kondenswasserbehälters Am Ende der Kühlsaison muss der Kondensatbehälter des Gerätes restlos entleert werden. www.stiebel-eltron.com acP 24 |... -
Seite 12: Was Tun Wenn
Raum ein. Aus dem Inneren des Ge- Dies ist das Schaltgeräusch vom Ein- rätes ist ein mechanisches und Ausschalten des Lüfters oder des Geräusch zu hören. Kompressors. Tabelle 1 Wenn Sie eine Störung vermuten | acP 24 www.stiebel-eltron.com... -
Seite 13: Installation
Raumklimagerät zur Klimatisierung von Einzelräumen genutzt werden. Um eine effektive Kühlleistung zu erreichen, sollte die Kühllast des Raumes der Kühlleistung des Gerätes entsprechen. Um die höchstmögliche Effektivität zu erreichen, muss das Gerät mit beiden Luftschläuchen betrieben werden www.stiebel-eltron.com acP 24 |... -
Seite 14: Installation
Hängen Sie die Platte der Luftschläuche unten in die Schlitze der Rückwand ein und rasten Sie den oberen Teil der Platte in die Geräterückwand ein. » Stecken Sie die mitgelieferten Luftdüsen fest auf die Schläu- che. | acP 24 www.stiebel-eltron.com... -
Seite 15: Zubehör
Die Zubehörbausätze ermöglichen die stationäre oder teilstatio- näre Geräteaufstellung mit Luftführung durch die Gebäudeaussen- wand, anstelle der Luftführung durch z.B. ein gekipptes Fenster. Der Betrieb des ACP 24 wird hierdurch effizienter, da Wärmeein- träge über geöffnete oder gekippte Fenster vermieden werden. www.stiebel-eltron.com... -
Seite 16: Zubehör - Teleskop-Wandurchgührung
Bohrung beweglich ist, muss der Raum zwischen Rohr und Wand dampfdiffussionsdicht abgedichtet werden (z.B. Zargenschaum), um die Bildung von Kondenswasser zu vermei- den. Für jede Wanddurchführung muss eine Kernbohrung, wie in nach- folgender Abbildung gezeigt, in die Gebäudehülle eingebracht werden. | acP 24 www.stiebel-eltron.com... -
Seite 17: Zubehör - Wandmontageset
Kernlochbohrung eingebracht werden, » Bohren Sie mit einem 6,0 mm Bohrer die Mittelpunkte der Kern- so dass die Isolierung auf der Innenseite der Wand ist. bohrungen durch die Schablone in die Wand. www.stiebel-eltron.com acP 24 |... - Seite 18 Spannen Sie die beiden Ketten (1) und hängen diese in die Nasen Ein-Hand-Montage von Innen des Innenflansches ein (2). Bei einer Montage oberhalb des Erdgeschosses, empfiehlt sich die Montage der Wetterschutzgitter Montage nach folgend beschriebener Vorgehensart: » Stecken Sie die Federn (1) an die Bügel (2). Federverbindung | acP 24 www.stiebel-eltron.com...
- Seite 19 Gerätes dient! » Justieren Sie das Gerät über die Stellfüße horizontal aus. » Prüfen Sie den vollflächigen und korrekten Sitz des Gerätes auf den Flanschen bzw. Dichtungen. Die Verbindung von Gerät zu Flansch muß luftdicht sein. www.stiebel-eltron.com acP 24 |...
-
Seite 20: Inbetriebnahme
Sensibilisieren Sie den Benutzer auf etwaige Gefahren im Um- gang mit dem Gerät. 12.2 Außer Betrieb setzten » Ziehen Sie den Netzstecker aus der Steckdose. » Entleeren Sie den Kondensatbehälter des Gerätes. » Reinigen Sie den Filter des Gerätes. | acP 24 www.stiebel-eltron.com... -
Seite 21: Technische Daten
T1 Transformator B2 Temperaturfühler Verflüssiger X1 Klemmleiste Spannungsversorgung E1 Elektroheizung (nicht belegt) X2 Stecker 2-pol F1 Kompressorschutz, Temperaturklixon X3 Stecker 4-pol Kompressormotor X4 Stecker 4-pol Ventilatormotor Z1 Anlaufkondensator, Kompressor Ventilatormotor Z2 Anlaufkondensator, Lüfter Kondensatpumpe Z3 Anlaufkondensator, Lüfter www.stiebel-eltron.com acP 24 |... -
Seite 22: Technische Daten
Treibhauspotenzial (GWP) = 1725. Das Kältemittel R410A darf nicht in die Atmosphäre abgelassen werden. Entsorgungshinweis: Bei der Entsorgung des Gerätes bitte das Netzkabel durchschneiden und alle Teile entfernen, mit denen Kinder spielen und sich dabei verletzen können. | acP 24 www.stiebel-eltron.com... -
Seite 23: Umwelt Und Recycling
Großhandel und dem Fachhandwerk/Fachhandel in Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die umweltscho- Eltron, auf welche Art der Fehler behoben werden soll. Es steht Stiebel Eltron nende Aufarbeitung der Verpackungen. frei, eine Reparatur des Gerätes ausführen zu lassen oder selbst auszuführen. - Seite 24 Verkauf Tel. 0180 3 700705 | Fax 0180 3 702015 | info-center@stiebel-eltron.com Kundendienst STIEBEL ELTRON GmbH & Co. KG Tel. 0180 3 702020 | Fax 0180 3 702025 | kundendienst@stiebel-eltron.com Dr.-Stiebel-Straße | D-37603 Holzminden Ersatzteilverkauf Tel. 0180 3 702030 | Fax 0180 3 702035 | ersatzteile@stiebel-eltron.com Tel.
