Kapitel 6 Installation
DE
• Verwenden Sie nur Förderschläuche, die für einen Be-
triebsüberdruck von 40 bar und einem Platzdruck von
120 bar zugelassen sind, sowie in einem technisch ein-
wandfreien Zustand sind (z.B. keine Risse oder sonstige
äußere Beschädigungen aufweisen!).
Anforderungen an den Aufstellort
• Achten Sie auf genügend Platz um die Maschine herum,
um das Befüllen des Materialtrichters und die Bedienung
der Maschine zu gewährleisten.
• Installieren Sie die inoCOMB Maxi Power nur auf ebe-
nem, waagerechtem Untergrund.
• Verhindern Sie ein Wegrutschen der Maschine durch
blockieren der Bremsen an den Rädern.
• Decken Sie den Erdboden unter der Maschine mit einer
Plastikfolie ab, falls diese nicht auf einem festen Unter-
grund steht.
• Stellen Sie die Maschine bei Regenwetter unter einen
trockenen, geschützten Bereich.
• Vermeiden Sie, vor allem bei Dauerbetrieb, direkte Son-
neneinstrahlung um eine Überhitzung des Motors zu ver-
meiden.
• Verwenden Sie die Maschine nicht bei Temperaturen
unter 0° Celsius um ein Einfrieren der wasserführenden
Teile zu verhindern. Für die Lagerung legen Sie alle was-
serführenden Teile trocken.
6.1 Lieferzustand der Maschine
Werksseitig wird die inoCOMB Maxi Power auf einer Pa-
lette als Komplettmaschine ausgeliefert. Montieren Sie vor
der Erstinbetriebnahme die Pumpeneinheit mit Rotor, Stator
und Druckmanometer.
!
WARNUNG
Die Maschine nur an den dafür vorgese-
henen Anschlagpunkten mit geeigneten Hebemitteln
anheben!
Seite 32

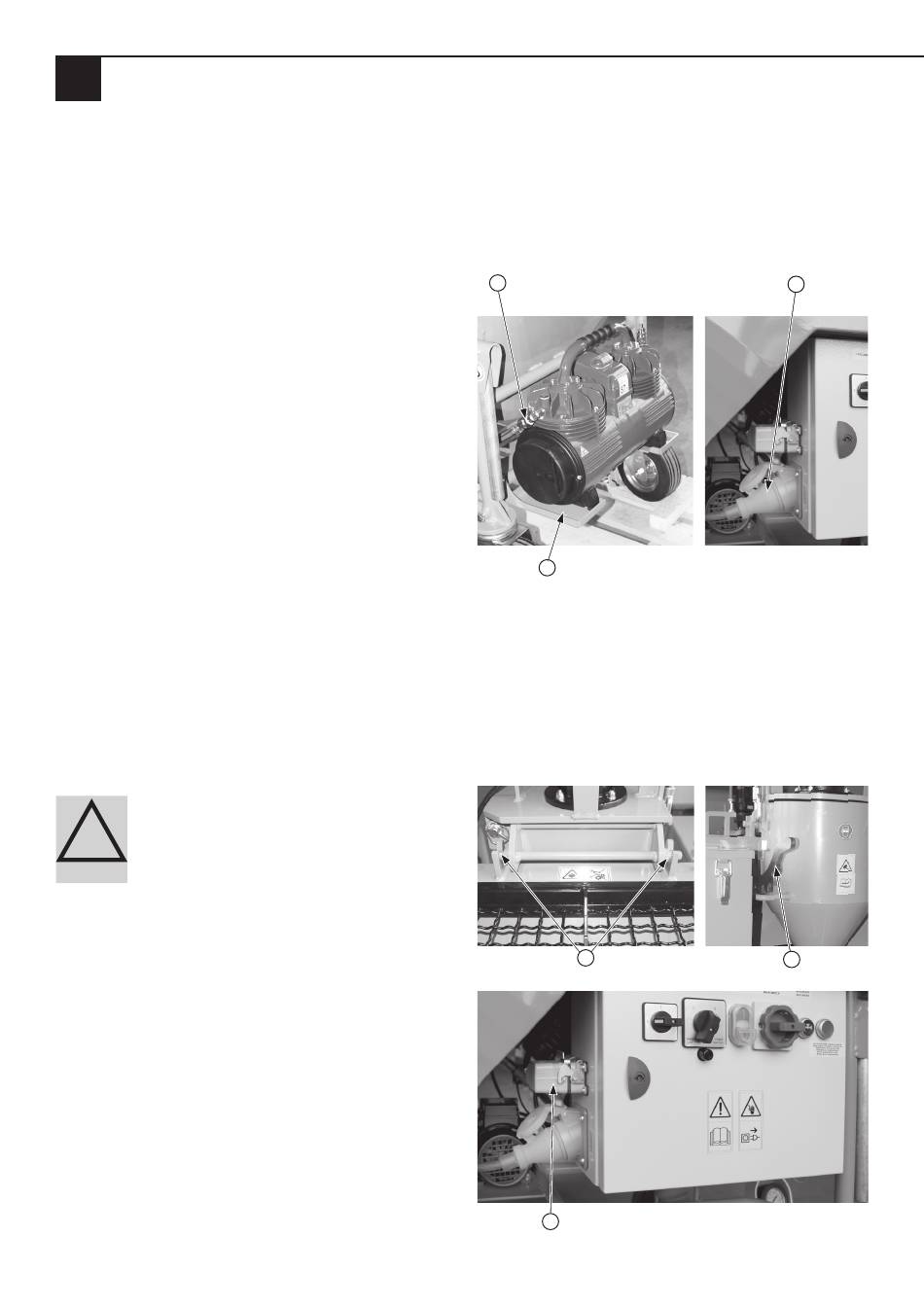

6.2 Kompressors anschliessen
1. Stellen Sie den Kompressor auf das stirnseitig dafür vor-
gesehene Tragegestell der Maschine (1).
2. Schließen Sie den Luftschlauch der Luftarmatur am
Schnellverschluss des Kompressors an (2).
3. Stecken Sie das Elektrokabel des Kompressors in die
Steckdose links am Schaltschrank (3).
2
1
6.3 Mischzone montieren / demontieren
1. Arretieren Sie die beiden seitlichen Zapfen im hinteren
Bereich der Mischzone in den am Materialbehälter an-
gebrachten Führungen bis diese einrasten (1).
2. Kippen Sie die Mischkammer nach unten und blockie-
ren Sie diese mit dem Befestigungshebel (2).
3. Verbinden Sie das Elektrokabel des Pumpenmotors mit
der am Schaltschrank vorbereiteten Steckdose (3)
1
3
3
2
