Kapitel 6 Installation
DE
3
2
5
!
WARNUNG
Akute Verletzungsgefahr!
Die Maschine darf nicht ohne fixiertem Schutzgitter
betrieben werden.

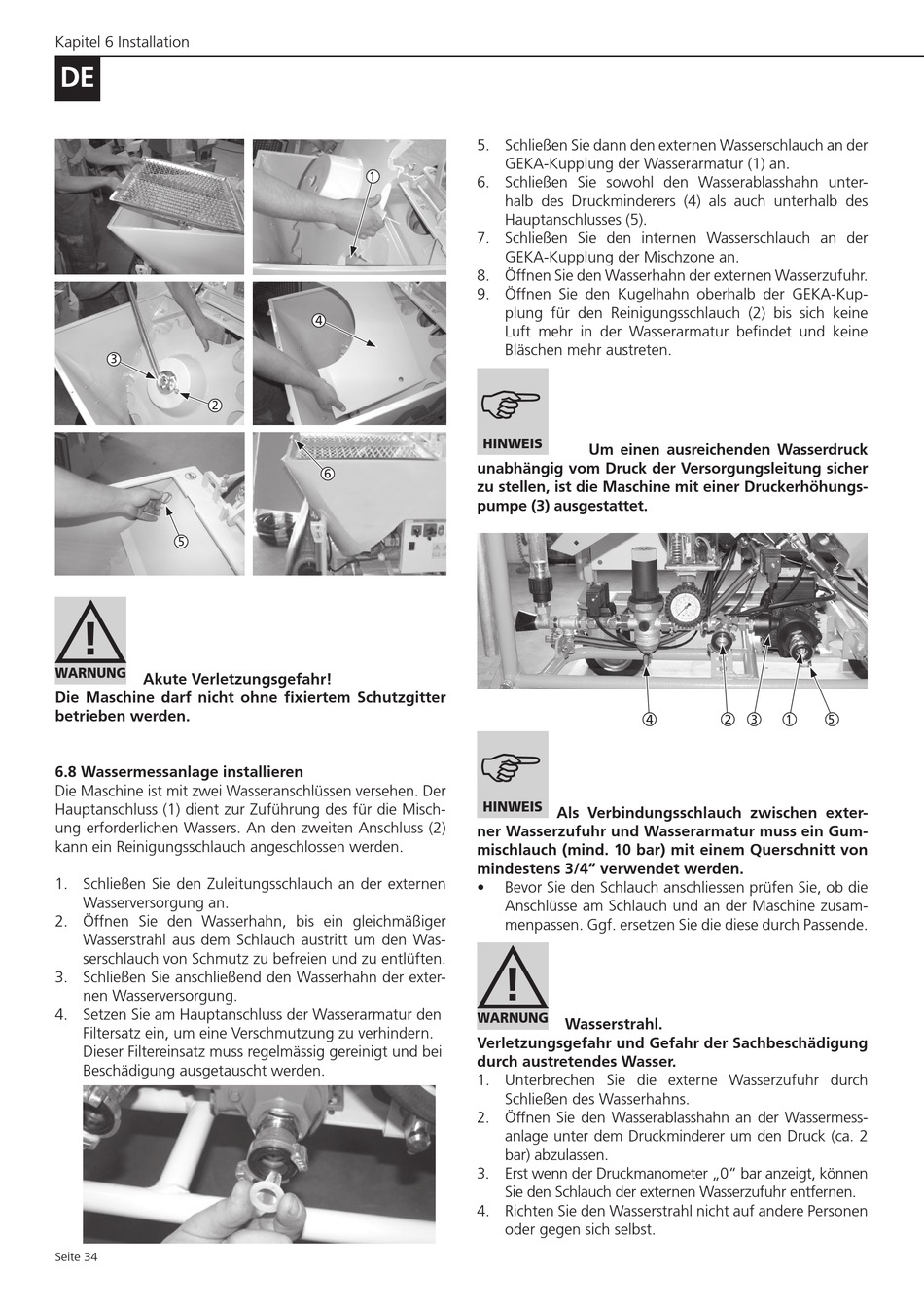

6.8 Wassermessanlage installieren
Die Maschine ist mit zwei Wasseranschlüssen versehen. Der
Hauptanschluss (1) dient zur Zuführung des für die Misch-
ung erforderlichen Wassers. An den zweiten Anschluss (2)
kann ein Reinigungsschlauch angeschlossen werden.
1. Schließen Sie den Zuleitungsschlauch an der externen
Wasserversorgung an.
2. Öffnen Sie den Wasserhahn, bis ein gleichmäßiger
Wasserstrahl aus dem Schlauch austritt um den Was-
serschlauch von Schmutz zu befreien und zu entlüften.
3. Schließen Sie anschließend den Wasserhahn der exter-
nen Wasserversorgung.
4. Setzen Sie am Hauptanschluss der Wasserarmatur den
Filtersatz ein, um eine Verschmutzung zu verhindern.
Dieser Filtereinsatz muss regelmässig gereinigt und bei
Beschädigung ausgetauscht werden.
Seite 34
5. Schließen Sie dann den externen Wasserschlauch an der
1
6. Schließen Sie sowohl den Wasserablasshahn unter-
7. Schließen Sie den internen Wasserschlauch an der
8. Öffnen Sie den Wasserhahn der externen Wasserzufuhr.
9. Öffnen Sie den Kugelhahn oberhalb der GEKA-Kup-
4
HINWEIS
unabhängig vom Druck der Versorgungsleitung sicher
6
zu stellen, ist die Maschine mit einer Druckerhöhungs-
pumpe (3) ausgestattet.
HINWEIS
ner Wasserzufuhr und Wasserarmatur muss ein Gum-
mischlauch (mind. 10 bar) mit einem Querschnitt von
mindestens 3/4" verwendet werden.
•
WARNUNG
Verletzungsgefahr und Gefahr der Sachbeschädigung
durch austretendes Wasser.
1. Unterbrechen Sie die externe Wasserzufuhr durch
2. Öffnen Sie den Wasserablasshahn an der Wassermess-
3. Erst wenn der Druckmanometer „0" bar anzeigt, können
4. Richten Sie den Wasserstrahl nicht auf andere Personen
GEKA-Kupplung der Wasserarmatur (1) an.
halb des Druckminderers (4) als auch unterhalb des
Hauptanschlusses (5).
GEKA-Kupplung der Mischzone an.
plung für den Reinigungsschlauch (2) bis sich keine
Luft mehr in der Wasserarmatur befindet und keine
Bläschen mehr austreten.
Um einen ausreichenden Wasserdruck
4
Als Verbindungsschlauch zwischen exter-
Bevor Sie den Schlauch anschliessen prüfen Sie, ob die
Anschlüsse am Schlauch und an der Maschine zusam-
menpassen. Ggf. ersetzen Sie die diese durch Passende.
!
Wasserstrahl.
Schließen des Wasserhahns.
anlage unter dem Druckminderer um den Druck (ca. 2
bar) abzulassen.
Sie den Schlauch der externen Wasserzufuhr entfernen.
oder gegen sich selbst.
2
3
1
5
