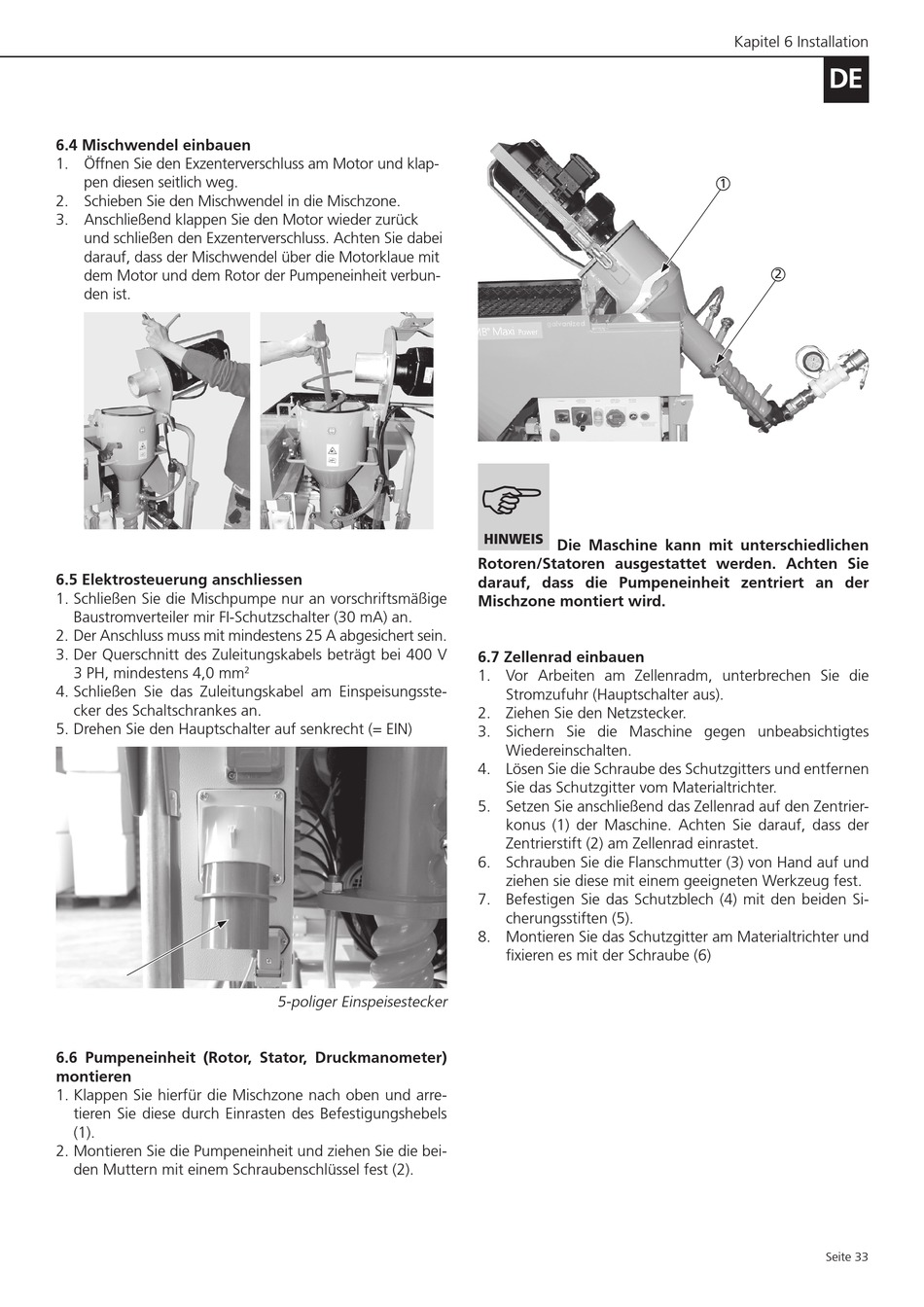

6.4 Mischwendel einbauen
1. Öffnen Sie den Exzenterverschluss am Motor und klap-
pen diesen seitlich weg.
2. Schieben Sie den Mischwendel in die Mischzone.
3. Anschließend klappen Sie den Motor wieder zurück
und schließen den Exzen terverschluss. Achten Sie dabei
darauf, dass der Mischwendel über die Motorklaue mit
dem Motor und dem Rotor der Pumpeneinheit verbun-
den ist.
6.5 Elektrosteuerung anschliessen
1. Schließen Sie die Mischpumpe nur an vorschriftsmäßige
Baustromverteiler mir FI-Schutzschalter (30 mA) an.
2. Der Anschluss muss mit mindestens 25 A abgesichert sein.
3. Der Querschnitt des Zuleitungskabels beträgt bei 400 V
3 PH, mindestens 4,0 mm
4. Schließen Sie das Zuleitungskabel am Einspeisungsste-
cker des Schaltschrankes an.
5. Drehen Sie den Hauptschalter auf senkrecht (= EIN)
6.6 Pumpeneinheit (Rotor, Stator, Druckmanometer)
montieren
1. Klappen Sie hierfür die Mischzone nach oben und arre-
tieren Sie diese durch Einrasten des Befestigungshebels
(1).
2. Montieren Sie die Pumpeneinheit und ziehen Sie die bei-
den Muttern mit einem Schraubenschlüssel fest (2).
2
5-poliger Einspeisestecker
HINWEIS
Die Maschine kann mit unterschiedlichen
Rotoren/Statoren ausgestattet werden. Achten Sie
darauf, dass die Pumpeneinheit zentriert an der
Mischzone montiert wird.
6.7 Zellenrad einbauen
1. Vor Arbeiten am Zellenradm, unterbrechen Sie die
Stromzufuhr (Hauptschalter aus).
2. Ziehen Sie den Netzstecker.
3. Sichern Sie die Maschine gegen unbeabsichtigtes
Wiedereinschalten.
4. Lösen Sie die Schraube des Schutzgitters und entfernen
Sie das Schutzgitter vom Materialtrichter.
5. Setzen Sie anschließend das Zellenrad auf den Zentrier-
konus (1) der Maschine. Achten Sie darauf, dass der
Zentrierstift (2) am Zellenrad einrastet.
6. Schrauben Sie die Flanschmutter (3) von Hand auf und
ziehen sie diese mit einem geeigneten Werkzeug fest.
7. Befestigen Sie das Schutzblech (4) mit den beiden Si-
cherungsstiften (5).
8. Montieren Sie das Schutzgitter am Materialtrichter und
fixieren es mit der Schraube (6)
Kapitel 6 Installation
DE
1
2
Seite 33
