ELEKTROVERSORGUNG 12 V
Das 12 V-System wird von einer 75 Ah-Batterie betrieben,
die sich in einer Kunststoffbox, neben dem elektrischen
Verteilerkasten an der Außentür befindet.
Am 12 V-System angeschlossen sind die Heizung,
Beleuchtung, Wasserpumpe und 12 V-Steckdose.
Die Batterie wird teils vom Fahrzeug geladen, bei eingeschal-
tetem Kabel zwischen Zugfahrzeug und Wohnwagen, teils vom
Batterieladegerät, wenn es an 230 V angeschlossen ist.
Das elektrische Kabel des Wohnwagens zum Anschluss an
das Zugfahrzeug ist mit einer 13-poligen Steckverbindung
System „Jäger" versehen. Dies ist der neue Standard, der
gegenwärtig auf dem Wohnwagenmarkt eingeführt wird.

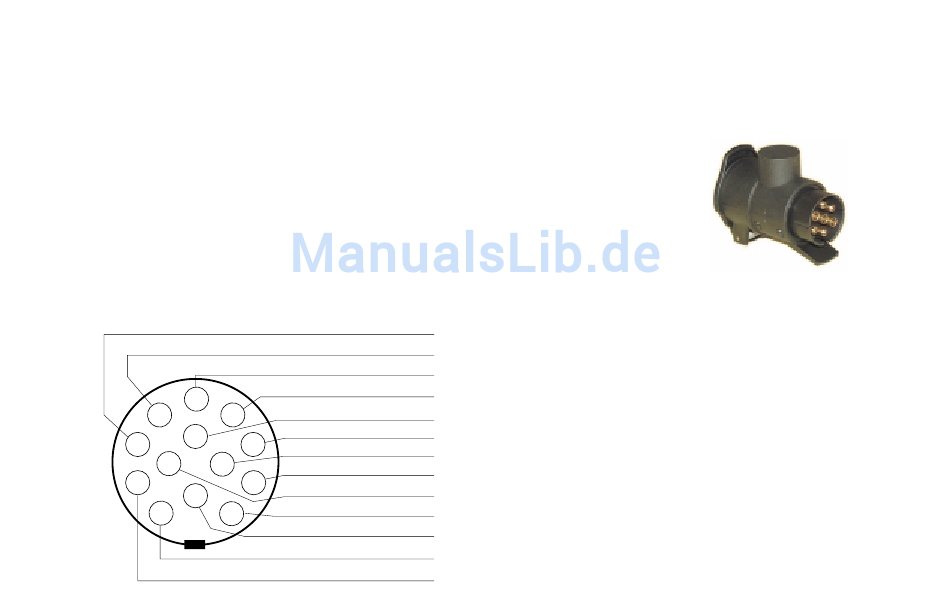

Die Funktion des jeweiligen Stifts geht aus der Illustration
unten hervor.
8
7
9
1
6
10
4
2
5
11
3
13
12
Bedienungsanleitung KABE 2003/2 - Smaragd GLE, Ametist GLE, Safir GLE, Safir GDL, Onyx GLE, Diamant GLE - Seite 19/56
6 Bremslicht - rot
7 Parken, links - schwarz
8 Rückfahrlampe - grau
9 Plus, Speisung - blau
1 Blinker, links - gelb
10 Kühlschrank - lila
2 Nebelschlußleuchte - blau
11 Verfügbar
4 Blinker, rechts - grün
12 Verfügbar
3 Minus, 1-8 - weiß
13 Minus, 9-12 - rosa
5 Parken, rechts - braun
Falls Ihr Fahrzeug eine 7-polige Steckdose hat, können Sie
den Adapter benutzen, der zum Lieferumfang des
Wohnwagens gehört. Der Adapter ist nur ein einfacher
Adapter, der Ihnen ermöglicht, Ihren Wohnwagen zu
transportieren. Bei angeschlossenem Adapter sind jedoch
folgende Funktionen außer Betrieb:
Batterieladung vom
Zugfahrzeug
12 V für Kühlschrank
Rückfahrlampe
Nebelschlussleuchte l
euchtet ununterbrochen
Sie sollten daher eine 13-polige Steckdose an Ihrem
Zugfahrzeug installieren, damit alle Funktionen zufrieden-
stellend funktionieren. Bei Wohnwagenhändler mit großem
Sortiment können Sie mehrere Steckdosen finden.
HINWEIS! Der Adapter darf nicht am Fahrzeug montiert sein,
wenn der Wohnwagen abgekoppelt ist, da er die Funktionen des
Fahrzeugs, wie z.B. elektr. Anlage und Getriebe, stören kann.
Batterieladen vom Zugfahrzeug
Die Batterie wird während der Fahrt automatisch geladen,
wenn die Parkbeleuchtung eingeschaltet ist. In Schweden
erfolgt dies bei allen Fahrzeugen automatisch. Der Pluspol der
Batterie wird über ein Relais, dessen Kontakte bei eingeschal-
teter rechter Parkleuchte öffnen/schließen, an die „Jäger-
Steckverbindung" angeschlossen. Dies bedeutet, dass wenn
das Zugfahrzeug mit angekuppeltem Wohnwagen geparkt
wird, kann die Fahrzeugbatterie nicht entladen werden.
12V Adapter
