ACHTUNG!
Bei kräftig sulfatierten Batterien ist die Batterieka-
pazität stark reduziert und die Ladefähigkeit der
Batterie sehr gering. Das Ladegerät zeigt dann an,
dass die Batterie nach kurzer Zeit vollgeladen ist.
Auch wenn die Batterie eigentlich ausgetauscht
werden sollte, kann man zumindest für eine kurze
Zeit eine gewisse Aufladung erreichen.

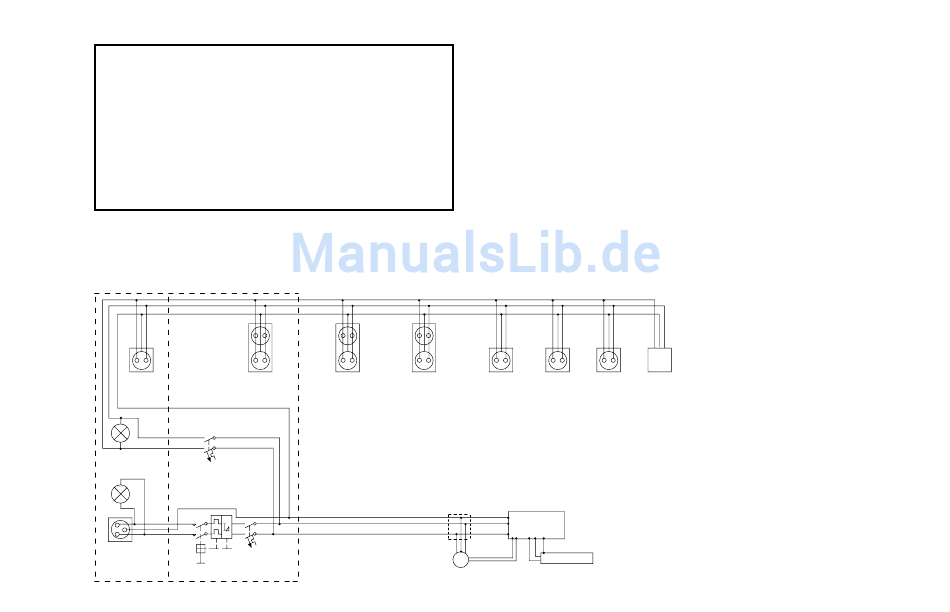

SCHALTPLAN FÜR 230 V-SYSTEM
Elektrischer
Außenseite
Innenseite
Verteilerkasten
10A
Gelbe Lampe
Rote Lampe
16A
Eingang
230 V
Erdschlussschalter
Bedienungsanleitung KABE 2003/2 - Smaragd GLE, Ametist GLE, Safir GLE, Safir GDL, Onyx GLE, Diamant GLE - Seite 18/56
Steckdose am
Steckdosen
Steckdose
Kühlschrank
der TV-Konsole
hinten
12 V für
Umwälz-
pumpe
M
Umwälzpumpe
Elektrische Heizpatrone
In der Heizung ist eine elektrische Heizpatrone von 3000 W
installiert, die am Sicherungsautomaten am elektrischen
Verteilerkasten angeschlossen und mit 16 A abgesichert ist.
Umwälzpumpe
Die Umwälzpumpe kann mit 230 V Wechselspannung oder
mit 12 V Gleichspannung betrieben werden und wird auf der
Schalttafel am Expansionsbehälter umgeschaltet.
Kühlschrank
Der Kühlschrank ist mit einer elektrischen Kühlpatrone für
230 V ausgerüstet, die kühlt, wenn der Wohnwagen an 230
V angeschlossen wird.
Steckdose
Steckdose
Elektr. Steck-
Fensterbrett
Küche
dose für evtl.
Anschluss hinten
Elektrische
Heizung
Elektrische Heizpatrone
