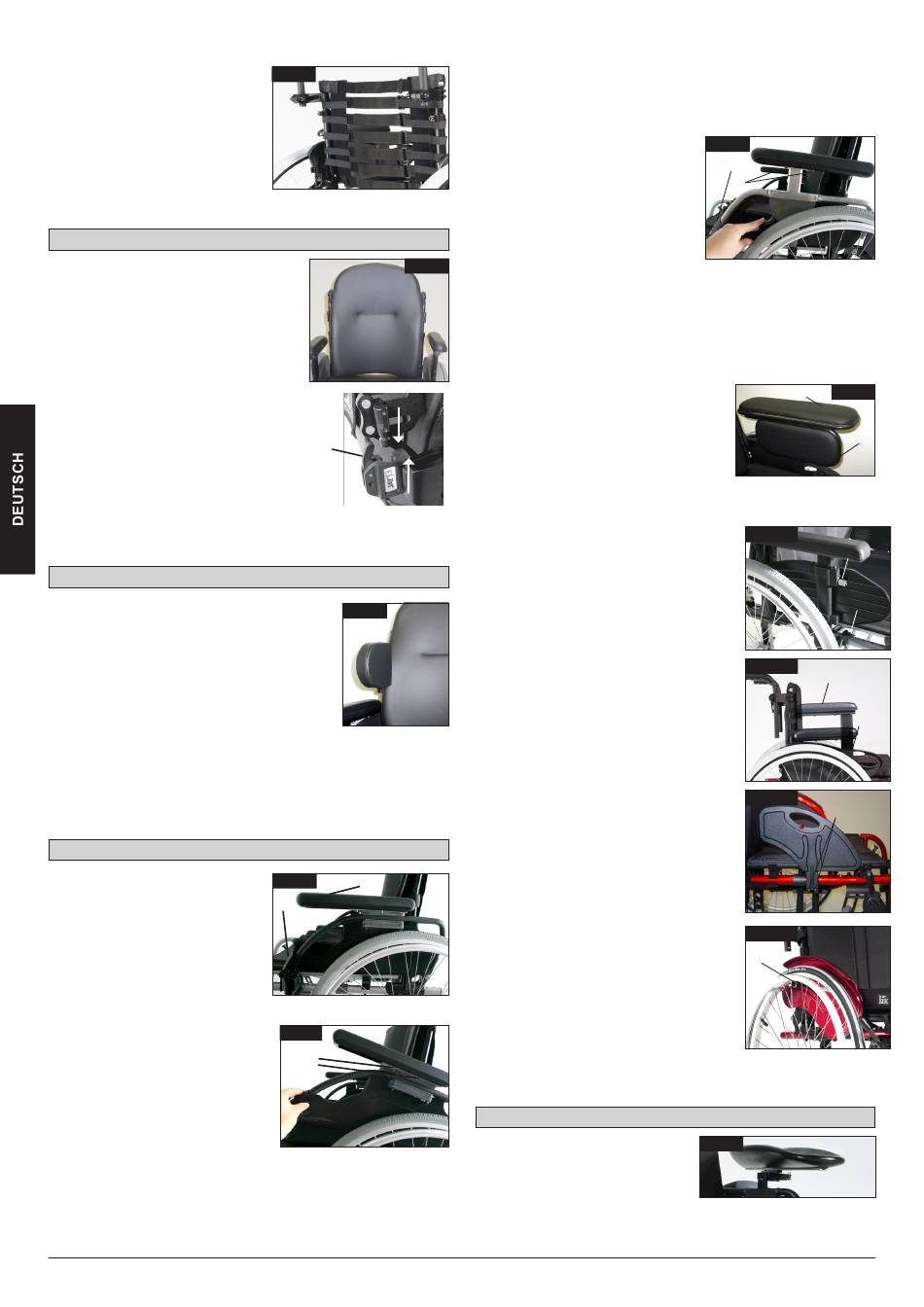

Anpassbare Rückenbespannung
Die anpassbare
Rückenbespannung
kann an mehreren Bändern in der
Spannung angepasst werden. (Fig.
26).
VORSICHT: Ziehen Sie die
Spanngurte nicht zu straff, damit
der Klappmechanismus des
Stuhls nicht behindert wird.
Optionen – Komfort-Rücken
Komfort-Rücken
Der Komfort-Rücken gestattet ein
komfortables längeres Sitzen mit lateraler
Unterstützung und ist höhen-, tiefen- und
winkelverstellbar.
Schieben Sie dazu die beiden
Entriegelungshebel (1) nach vorn Wenn
sich beide Hebel in der vorderen Position
befinden, kann der Rücken einfach
angehoben werden.
Um den Rücken wieder anzubringen, stecken
Sie die Stifte wieder in die Aufnahmerohre,
drücken Sie sie in ihre Position und lassen Sie
sie hörbar einrasten.
Die beiden Sperrstifte verhindern bei kor-
rektem Sitz ein unfreiwilliges Auslösen des
Rückens aus dem Rollstuhl. Lassen Sie die
Bolzen einrasten, indem Sie sie in die Halterungen einführen.
Entfernen Sie zum schnellen Ausbau des Rückens einfach diese
Bolzen.
Optionen – Rumpfunterstützung
Rumpfunterstützung
Die Rumpfunterstützung kann winkel-, tiefen-
und höhenverstellt werden. Durch Anheben
nach oben kann sie abgeschwungen werden.
• Einstellen der Tiefe: Entfernen Sie die beiden
Schrauben und setzen Sie die
Rumpfunterstützung in ihre neue Position.
Ziehen Sie anschließend die Schrauben wieder
an.
• Einstellen des Winkels: Lockern Sie die Schrauben, stellen Sie die
Rumpfunterstützung auf den gewünschten Winkel ein und ziehen
Sie die Schrauben wieder an. (Fig. 28)
• Höheneinstellung: Entfernen Sie die Befestigungsschrauben des
Halters und stellen Sie den Halter auf die gewünschte Position ein.
Ziehen Sie anschließend die Schrauben wieder an.
Optionen - Seitenteil
Standard-Seitenteil, hochstellbar,
abnehmbar mit kurzen oder
langen Armauflagen
Das nach vorne abgerundete
Seitenteil ermöglicht Ihnen, nahe an
einen Tisch heranzufahren. Zum
Hochschwenken drücken Sie den
Hebel (1), damit das Seitenteil
entriegelt wird. (Fig. 27 + 28).
Die Höhe der Armauflage (2) kann
durch Versetzen des Abstandshalters
in verschiedene Positonen verstellt
werden. Hierzu sind die Schrauben
zu lösen, die Abstandshalter
umzustecken und die Schrauben
wieder fest anzuziehen. Die Länge
der Armauflage kann eingestellt
werden, indem Sie die Schrauben (3)
lösen, die Armauflage in die entsprechende Position schieben und
die Schrauben wieder anziehen (Fig. 28).
VORSICHT: Die Seitenteile, wie deren Armlehnen sind zum
Anheben oder Tragen des Rollstuhles nicht geeignet.
VORSICHT: Achtung beim Verstellen des Armpolsters -
Quetschgefahr der Finger.
48
HeliX, HeliX XL, HeliX Komfort Rev. 1
Fig. 26
Fig. 27
1
Fig. 28
2
Fig. 27
1
Fig. 28
3
Seitenteil, hochschwenkbar, abnehmbar mit kurzer / langer
Armauflage, höhenverstellbar
Die Armauflage kann folgendermaßen in der Höhe verstellt werden.
Drücken Sie den Hebel nach unten und verstellen Sie die
Armauflage auf die gewünschte
Höhe. Lassen Sie den Hebel los
und drücken Sie die Armauflage
nach unten, bis sie hörbar einrastet.
Kontrollieren Sie immer, dass die
Seitenteile richtig eingerastet sind.
Zum Hochschwenken drücken Sie
den Hebel (1), damit das Seitenteil
entriegelt wird.
Die Länge der Armauflange kann eingestellt werden, indem Sie die
Schrauben (2) lösen, die Armauflage in die entsprechende Position
schieben und die Schrauben wieder anziehen. (Fig. 29).
VORSICHT: Die Seitenteile, wie deren Armlehnen sind zum
Anheben oder Tragen des Rollstuhles nicht geeignet.
VORSICHT: Bei Verwendung eines 24 Zoll Antriebsrads muss
das Armpolster eine Stufe nach oben versetzt werden.
Innenpolster (1)
Wird zur Reduktion der Sitzbreite um 4 cm
eingesetzt.
Komfort - breite Armauflage (2)
Gestattet ein bequemes Auflegen der
Arme.
Höhenverstellbare Armauflage
Zur Verstellung der Höhe ziehen Sie den Hebel (1) und drücken die
Armauflage auf die gewünschte Höhe. Sorgen Sie anschließend
dafür, dass der Hebel (1) in seiner Position
einrastet. Das Entfernen der Armlehne
geschieht auf dieselbe Weise.
Um das Seitenteil komplett abzunehmen,
wird der Hebel (2) gedrückt. Beim Einsetzen
des Seitenteils muss der Hebel (2) auch
gezogen werden. Achten Sie immer
darauf, dass das Seitenteil korrekt in
Position einrastet. (Fig. 29a)
Höhenverstellbare Armauflage (Quickie
2)
Die Armauflage rastet im Aufnahmerohr
(1) ein. Um die Armauflage zu entfernen,
ziehen Sie sie nach Auslösen der Sperre
einfach nach oben. Zur Verstellung wird
der Hebel nach vorn gezogen und das
Armpolster (2) auf die gewünschte Höhe
gestellt. Danach wird der Hebel wieder
in seine ursprüngliche Stellung gebracht.
Drücken Sie auf das Armpolster bis dieses
sicher einrastet. (Fig. 29b)
Seitenteile und Schutzstange
Die Seitenteile und Schutzstange
rasten in einem Aufnahmerohr ein. Zum
Entfernen werden sie einfach nach oben
gezogen. Zur horizontalen Positionierung
beider Seitenteile werden zunächt die
Aufnahmebolzen (1) gelockert. Stellen Sie
dann die Position ein und ziehen Sie die
Bolzen wieder an.
Seitenteile - Bekleidungsschutz
Der Bekleidungsschutz schützt vor
Verschmutzung und Sprühwasser. Die
Position kann in Relation zum Hinterrad
durch Bewegen des Seitenteils verstellt
werden. Entfernen Sie dazu die Schrauben (1 und 2). Nach Einstellung
auf die gewünschte Position ziehen Sie die Schrauben wieder an (siehe
Seite zu Drehmoment).
Optionen – Hemi-Armauflage

Hemi-Armauflage

Die Hemi Armauflage ist längen- und
winkelverstellbar. Die Länge kann
über das Verschieben der Armauflage
nach Lösen der 2 Drehschrauben (1) eingestellt werden. Zur
Winkelverstellung Knopf 2 gedrückt halten und die Armauflage auf
die gewünschte Position drehen und dann den Knopf wieder
loslassen. (Fig. 30).
Fig. 29
1
2
Fig. 27
2
1
Fig. 29 a
1
2
Fig. 29 b
2
1
Fig. 29 c
1
Fig. 29 d
1
Fig. 30
