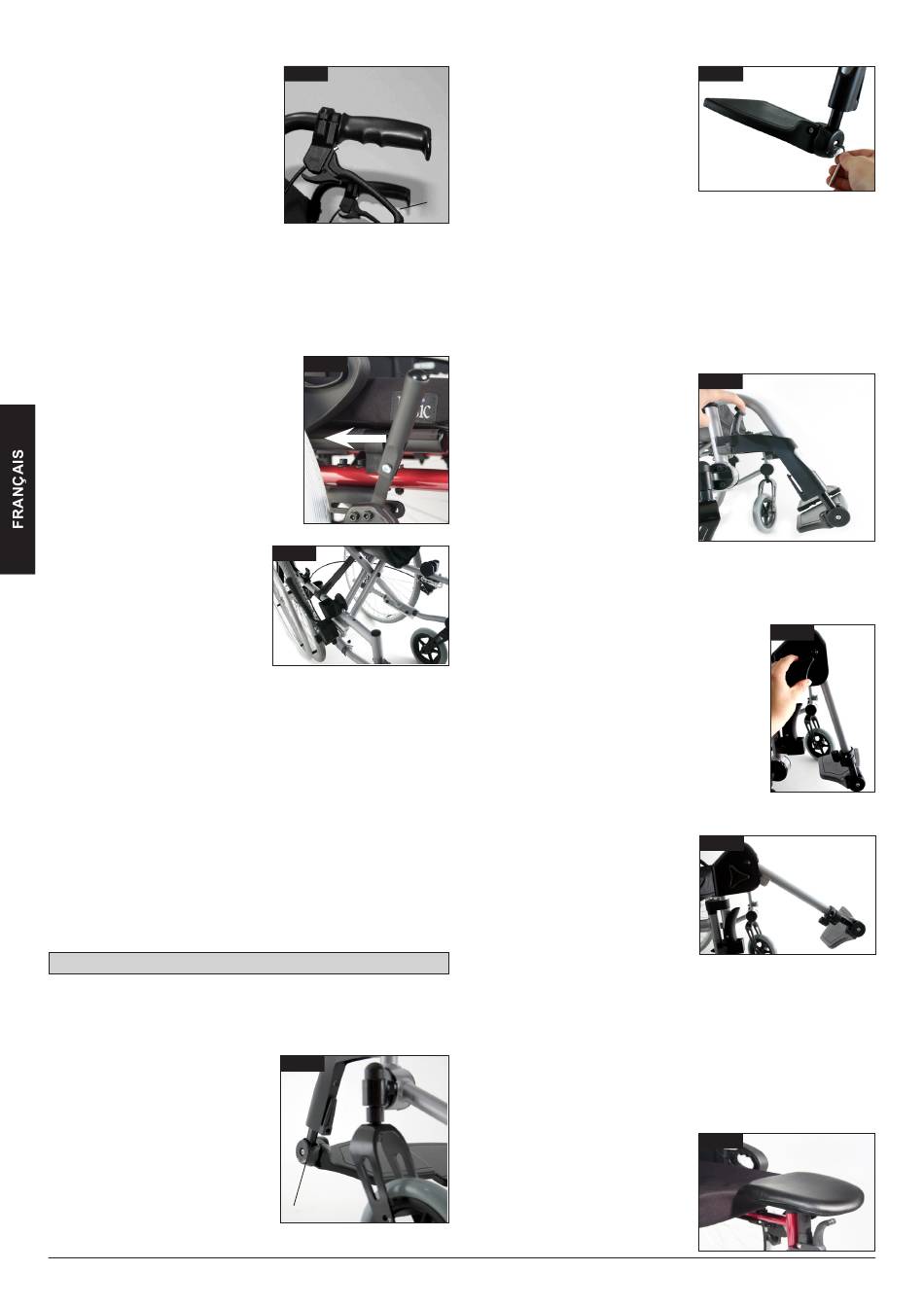

Freins à tambour
Les freins à tambour permettent à
l'accompagnateur de freiner en toute
sécurité et de manière aisée. Ils
peuvent être également montés avec
un levier de verrouillage (1) pour
éviter qu'ils ne se desserrent
accidentellement. Vous devez
entendre le clic du levier de blocage
lors de son enclenchement. Le
gonflage des pneus n'a aucune
incidence que les freins à tambour. Le
fauteuil est immobilisé si les freins à tambour sont enclenchés (Fig.
8).
ATTENTION :
Ne confiez le réglage du frein à tambour qu'à un revendeur
professionnel.
Conduite d'une seule main
Votre fauteuil est doté de deux freins
d'immobilisation, chacun placé de part et
d'autre et pouvant fonctionner d'un côté
comme de l'autre. Les freins agissent
directement sur les pneus. Pour les
actionner, baissez le levier de frein vers
l'avant jusqu'à la butée (Fig. 9). Pour
relâcher les freins, relevez le levier dans
sa position originale.
L'effet de freinage diminue quand :
• Le profil du pneu est usé
• La pression des pneus est
insuffisante
• Les pneus sont humides
• Le frein est mal réglé.
Les freins d'immobilisation ne sont
pas destinés à être utilisés comme
des freins de service. N'actionnez
pas les freins en marche. Freinez
toujours à l'aide des mains
courantes. Veillez à ce que l'écartement entre le frein et le pneu soit
conforme à la valeur indiquée. Pour régler, dévissez la vis et réglez
le bon intervalle. Resserrez la vis (voir la page Couples de serrage)
(Fig. 10).
ATTENTION :
Après avoir procédé au réglage des roues arrière, vérifiez
toujours l'intervalle avec les freins d'immobilisation. Réajustez
si nécessaire.
Plus les freins seront montés près de la roue, plus l'effort à
fournir pour les actionner sera grand. Cela pourrait casser la
rallonge du levier de frein ! Veillez à ne pas prendre appui sur la
rallonge du levier lorsque vous montez ou descendez du
fauteuil, car vous risqueriez de la casser ! L'eau projetée par les
pneus peut réduire l'efficacité des freins d'immobilisation.
Options - Repose-pieds

Repose-pieds :

Il existe plusieurs types de repose-pieds. Ces repose-pieds se
rabattent pour monter et descendre plus facilement du fauteuil.
Longueur de la jambe inférieure :
Pour les utilisateurs de grande taille,
il est possible d'abaisser le repose-
jambes au niveau approprié à l'aide
des vis (1). Dévissez les vis, réglez
les montants à la position désirée et
resserrez les vis (voir le chapitre
Couples de serrage).
Il doit également y avoir un minimum
de 2,5 cm entre le repose-pieds et le
sol. (Fig. 11).
28
HeliX, HeliX XL, HeliX Comfort Rev. 1
Fig. 8
1
Fig. 9
Fig. 10
Fig. 11
1
Palette du repose-pieds à
inclinaison variable (7.22)
Vous pouvez modifier l'angle
d'inclinaison de la palette par rapport
au sol. Desserrez la vis, tirez la
palette vers l'intérieur, réglez à l'angle
désiré et repoussez la palette. Après
ce réglage, resserrez la vis.
Après avoir procédé à vos
réglages, vérifiez toujours d'avoir bien revissé toutes les vis (voir la
page Couples de serrage).
Veillez à toujours conserver l'écart minimum avec le sol (2,5 cm)
(Fig. 12).
Repose-jambe et loquet
Le repose-jambes est rabattable sous le siège ou vers l'extérieur.
Lors de l'installation du repose-jambes, les repose-pieds doivent
être orientés vers l'intérieur ou l'extérieur. Faites ensuite pivoter le
repose-jambes jusqu'à ce que vous entendiez un clic indiquant qu'il
est bien enclenché. Pour retirer le
repose-jambes, tirez sur le levier
(1), faites pivoter les repose-pieds
vers l'intérieur ou l'extérieur et
retirez-le en soulevant. Assurez-
vous que le repose-jambe est bien
enclenché (Fig. 13).
ATTENTION :
Ne jamais soulever ou porter le
fauteuil en l'attrapant par le
repose-jambes.
ATTENTION :
Pour monter et descendre du fauteuil, ne prenez pas appui sur
le repose-pieds. Il convient au contraire de le rabattre et de le
pivoter vers l'extérieur le plus possible.
Repose-pieds rabattable
Pour relever :
Rien ne doit reposer sur les repose-pieds.
Desserrez le volant (1). Tirez les repose-pieds
vers le haut et réglez-les à la hauteur désirée.
Resserrez le volant.
Pour abaisser :
Dévissez le système de verrouillage à l'aide du
volant (1) (Fig. 14).
Abaissez les repose-pieds.
Dès obtention de la hauteur désirée, revissez le
système de verrouillage à l'aide du volant.
Vous pouvez régler la longueur de la jambe inférieure en desserrant
les vis (2). (Fig. 15).
ATTENTION :
Pendant que vous relevez ou
abaissez les repose-pieds, veillez
à ne pas vous prendre les doigts
dans le mécanisme de réglage
situé entre le châssis et les
pièces mobiles du repose-pieds.
ATTENTION :
Ne jamais soulevez ou portez le fauteuil en l'attrapant par le
repose-pieds.
ATTENTION : Ne vous pincez pas les doigts !!
Ne mettez pas vos doigts dans le mécanisme de réglage, entre
les pièces amovibles des repose-pieds lorsque vous levez ou
abaissez ce dernier.
Support pour personnes
amputées
Le support pour personnes
amputées peut se régler dans
n'importe quelle direction, selon les
besoins (Fig. 16).
