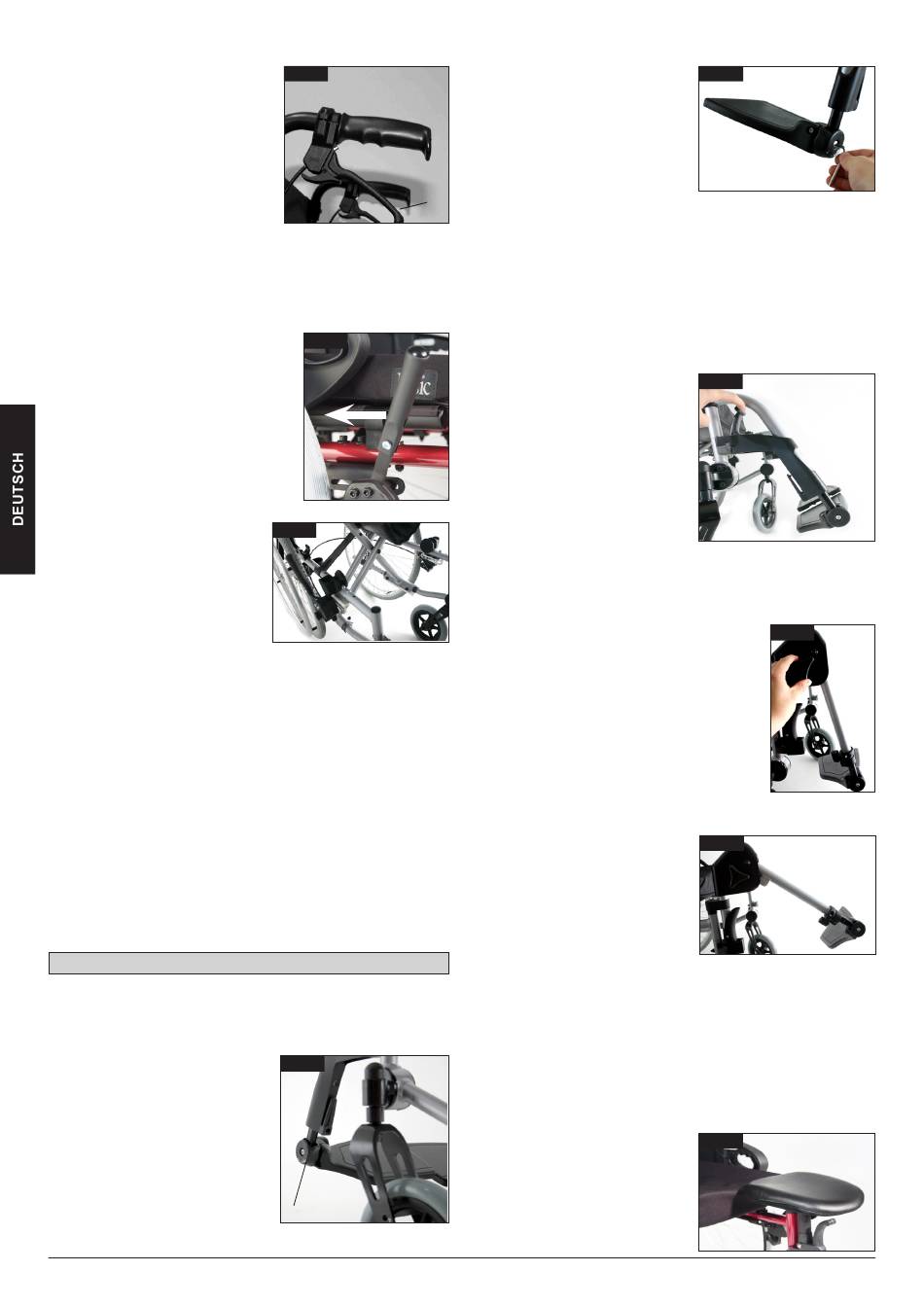

Trommelbremsen
Trommelbremsen stellen für den
Helfer eine sichere und geeignete
Bremmsmethode dar. Die Bremsen
können ebenfalls mit einem
Verschlusshebel (1) angeogen
werden, um das Wegrollen zu
verhindern. Der Hebel muss hörbar
einrasten. Die Trommelbremsen
werden nicht vom Reifendruck
beeinflusst. Wenn die
Trommelbremse angezogen ist, kann
sich der Rollstuhl nicht bewegen (Fig. 8).
VORSICHT:
Trommelbremsen dürfen nur von zugelassenen Fachhändlern
justiert werden.
Einhand Antrieb
Ihr Rollstuhl ist mit zwei Sets
Feststellbremsen ausgestattet, die
entweder von der linken oder der rechten
Seite aus betätigt werden, die direkt
gegen die Räder geführt werden. Um die
Feststellbremsen anzuziehen, drücken
den Bremshebel nach vorn, gegen den
Anschlag (Fig. 9). Zum Loslassen der
Bremse ziehen Sie den Hebel zurück in
seine Ausgangsposition.
Die Bremsen sind weniger wirksam bei:
• abgefahrenem Reifenprofil
• zu niedrigem Reifendruck
• nassen Reifen
• inkorrekter Einstellung.
Die Feststellbremsen sind nicht als
Bremsen für den fahrenden
Rollstuhl entworfen. Die
Feststellbremsen dürfen daher nicht
zum Abbremsen des Stuhls
verwendet werden. Benutzen Sie dazu immer die Hände. Achten Sie
darauf, dass der Abstand zwischen den Reifen und den
Feststellbremsen mit den angegebenen Spezifikationen
übereinstimmt. Der Abstand wird justiert, indem Sie die Schraube
lockern und den richtigen Abstand einstellen. Die Schraube dann
wieder anziehen (siehe Seite "Drehmoment") (Fig. 10).
VORSICHT:
Prüfen Sie den Abstand der Feststellbremsen nach jeder
Justierung des Hinterrads und stellen Sie ihn gegebenenfalls
neu ein.
Wenn Die Feststellbremse zu nah am Rad montiert ist, erfordert
die Betätigung einen höheren Kraftaufwand. Dadurch kann es
zu Bruch des Verlängerungshebels kommen! Wenn Sie sich
beim Ein- und Aussteigen auf den Verlängerungshebel stützen,
bricht der Verlängerungshebel ab! Spritzwasser von den
Rädern kann zur Fehlfunktion der Feststellbremsen führen.
Optionen - Fußplatten
Fußplatten:
Es stehen mehrere Fußplatten zur Auswahl. Diese können zum
leichteren Einsteigen bzw. Aussteigen nach oben geklappt werden.
Unterschenkellänge:
Für Fahrer mit längeren Beinen kann
die Beinstütze mittels der Schrauben
(1) entsprechend abgesenkt werden.
Lockern Sie die Schrauben, schieben
Sie die Rohre auf die gewünschte
Position, und ziehen Sie die
Schrauben wieder fest (siehe unter
Drehmoment).
Die Fußplatten müssen mindestens
2,5 cm Abstand vom Boden haben.
(Fig. 11).
46
HeliX, HeliX XL, HeliX Komfort Rev. 1
Fig. 8
1
Fig. 9
Fig. 10
Fig. 11
1
Winkelverstellbares Fußbrett (7.22)
Es kann in seinem Neigungswinkel
zurEbene verstellt werden. Schraube
lösen, nach innen abziehen, den
gewünschten Winkel einstellen und
wieder aufschieben. Die Schraube
nach der Einstellung wieder
festziehen.
Achten Sie darauf,
dass nach Anpassungen alle Schrauben wieder richtig angezogen
werden (siehe Seite zum Drehmoment).
Achten Sie darauf, dass Sie den Mindestabstand (2,5 cm) zum
Boden einhalten (Fig. 12).
Beinstützen und Verriegelung
Die Beinstützen können nach innen unter die Sitzschlinge oder nach
außen geschwenkt werden.
Beim Montieren der Beinstütze müssen die Fußplatten nach innen
bzw. außen zeigen. Drehen Sie dann die Beinstütze, bis sie
einrastet. Zum Abmontieren ziehen
Sie den Hebel (1) schwenken Sie
die Fußplatte nach innen oder
außen, und heben Sie die
Beinstütze heraus. Achten Sie auf
das korrekte Einrasten der
Beinstütze (Fig. 13).
VORSICHT:
Der Rollstuhl darf nicht an den
Beinstützen angehoben oder
getragen werden.
VORSICHT:
Benutzen Sie zum Ein- oder Aussteigen aus dem Rollstuhl
nicht die Fußbretter. Diese sollten vorher hochgeklappt und
möglichst nach außen weggeschwenkt werden.
Fußraste hochschwenkbar
Anheben:
Entlasten Sie die Fußraste und entriegeln sie
mit dem Handrad (1). Ziehen Sie die Fußraste
nach oben und stellen Sie die gewünschte Höhe
ein.
Sichern Sie die gewünschte Position durch
Anziehen des Handrads.
Absenken:
Entlasten Sie die Fußraste durch Anheben der
Unterschenkel und lösen Sie die Entriegelung
mit dem Handrad (1) (Fig. 14).
Nun können Sie die Fußraste nach unten schwenken.
Sobald Sie die gewünschte Position
erreicht haben sichern sie die
Entriegelung mit dem Handrad.
Die Unterschenkellänge kann nach
lösen der Schraube (2) stufenlos
eingestellt werden. (Fig. 15).
VORSICHT:
Halten Sie beim Anheben oder
Absenken der Fußstütze die
Hände vom Justiermechanismus zwischen dem Rahmen und
den beweglichen Teilen der Fußstütze fern.
VORSICHT:
Der Rollstuhl darf nicht an den Fußstützen angehoben oder
getragen werden.
VORSICHT: Quetschgefahr!
Greifen Sie während des Hoch- oder Runterschwenkens nicht
in den Verstellmechanismus zwischen beweglichen Teilen der
Fußraste.
Amputationsauflage
Die Amputationsauflage kann je
nach Bedarf in alle Richtungen
eingestellt werden (Fig. 16).
Fig. 12
Fig. 13
Fig. 14
Fig. 15
Fig. 16
