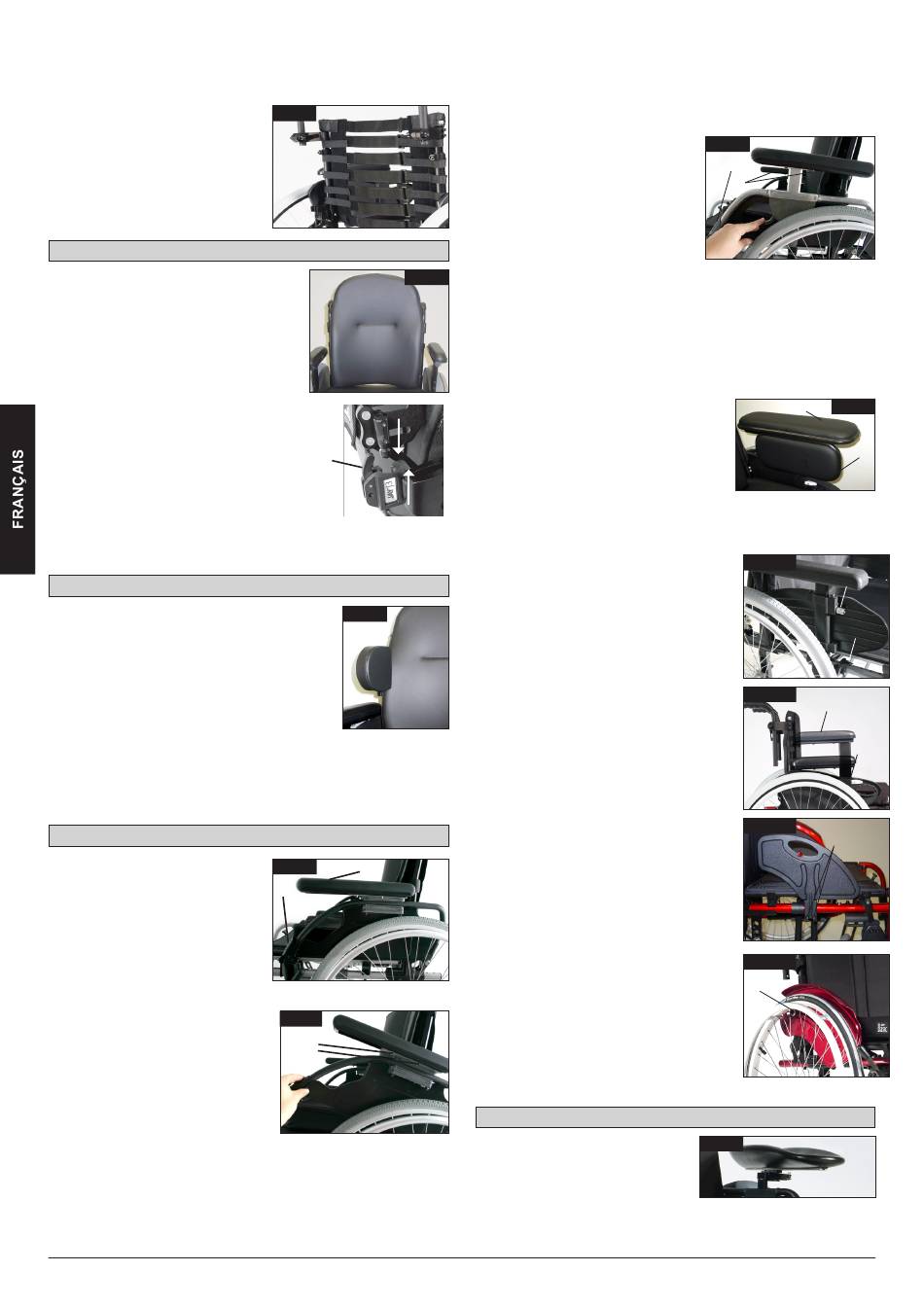

Toile du dossier réglable
Vous pouvez régler la tension de la
toile du dossier à l'aide des sangles.
(Fig. 26).
ATTENTION :
Veillez à ne pas tendre
excessivement les sangles, car
cela pourrait gêner le mécanisme
de pliage du fauteuil.
Options – Dossier Comfort
Dossier Comfort
Le dossier comfort permet de longues
assises confortables avec support latéral
et hauteur, profondeur et angle réglables.
Pour retirer, appuyez vers l'avant sur
chaque levier de dégagement (1) pour
déverrouiller. Une fois que les deux
leviers sont en position avant, soulevez
simplement le dossier tout droit.
Pour rattacher le dossier, alignez simplement
les tiges avec le logement et poussez en
position. Si les tiges sont insérées
correctement vous entendez un "clic" pour
confirmer qu'elles sont bien verrouillées.
Les deux tiges de verrouillage, une fois bien
mises, permettent d'éviter que le dossier se
détache du fauteuil. Pour verrouiller, insérez
les tiges dans la monture du logement. Retiré
tout simplement les tiges si vous souhaitez un déverrouillage
rapide.
Options – Support du tronc
Support du tronc
Le support du tronc peut se règle d'angle, de
profondeur et hauteur. Il est escamotable vers
le haut.
• Réglage de la profondeur : Retirez les deux
vis et installez le support du tronc dans la
nouvelle position. Enfin, serrez à nouveau les
vis.
• Réglage de l'inclinaison : Dévissez la vis, placez le support du
tronc dans l'angle souhaité et revissez la vis. (Fig. 28)
• Réglage de la hauteur : Retirez les vis de maintien du support
et déplacez le support vers la position souhaitée. Enfin, serrez à
nouveau les vis.
Options – Protège-vêtement
Protège-vêtement standard,
rabattable, amovible et avec
accoudoirs courts ou longs
Le protège-vêtement à bord frontal
arrondi vous permet de vous
rapprocher au maximum d'une
table. Pour relever l'accoudoir,
appuyez sur le levier (1), de sorte à
libérer le protège-vêtement (Fig. 27 + 28).
Vous pouvez régler la hauteur de
l'accoudoir (2) en insérant des
bagues dans des positions variées.
Pour ceci, retirez les vis, déplacez la
bague et revissez les vis.Pour régler
la longueur de l'accoudoir, retirez les
vis (3) puis poussez l'accoudoir dans
la position souhaitée et revissez les
vis (Fig. 28).
ATTENTION :
Ne jamais soulever le fauteuil par les accoudoirs ou le protège-
vêtement.
ATTENTION :
Lorsque vous réglez la hauteur de la manchette, faites attention
de ne pas vous coincer les doigts.
30
HeliX, HeliX XL, HeliX Comfort Rev. 1
Fig. 26
Fig. 27
1
Fig. 28
Fig. 27
2
1
Fig. 28
3
Protège-vêtement, rabattable, amovible et avec accoudoirs
courts ou longs, à hauteur réglable
Vous pouvez régler la hauteur de l'accoudoir de la façon suivante.
Enfoncez le levier vers le bas et placez l'accoudoir à la hauteur
désirée.Relâchez le levier et
appuyez sur l'accoudoir jusqu'à
ce que vous entendiez un clic
indiquant qu'il est bien enclenché.
Vérifiez que le protège-vêtement est
correctement enclenché.
Pour relever l'accoudoir, appuyez sur
le levier (1), de sorte à libérer le
protège-vêtement.
Vous pouvez régler la longueur de l'accoudoir. Pour cela, dévissez
les vis (2), placez l'accoudoir à la position désirée, puis revissez les
vis. (Fig. 29).
ATTENTION : Ne jamais soulever le fauteuil par les accoudoirs
ou le protège-vêtement.
ATTENTION : Si vous utilisez des roues arrière de 24 pouces,
vous devez relever la manchette d'un cran.
Coussinet interne (1)
Il est utilisé pour réduire la largeur du
siège de 4 cm.
Large Accoudoir Comfort (2)
Il permet une position confortable des
bras.
Accoudoirs à hauteur réglable
Pour régler la hauteur, tirez sur le levier (1) et poussez l'accoudoir à la
hauteur désirée. Vérifiez ensuite que le levier (1) s'enclenche bien en
place. Le retrait de l'accoudoir est réalisé de la même façon.
Pour enlever complètement le protège-vêtement, poussez le levier
(2). Lorsque vous installez le protège-
vêtement, le levier (2) doit également être
levé. Vérifiez toujours que le protège-
vêtement s'enclenche bien dans le tube
de logement. (Fig. 29a)
Accoudoirs à hauteur réglable (Quickie
2)
L'accoudoir se fixe dans le tube de
logement (1). Pour retirer l'accoudoir, il
suffit de la tirer vers le haut après avoir
libéré le verrou. Pour régler la hauteur de
l'accoudoir, poussez le levier vers l'avant et
positionnez la manchette (2) à la hauteur
désirée. Remettez le levier à sa position
d'origine. Appuyez sur la manchette jusqu'à
ce que vous entendiez un clic indiquant que
l'accoudoir est bien enclenché. (Fig. 29b)
Protections latérales et barre de
protection
Les protections latérales et la barre
de protection se clipent sur un tube de
logement. Pour les enlever, il suffit de
les tirer vers le haut. Pour positionner les
deux protections latérales à l'horizontal,
desserrez les boulons sur le tube de
logement (1), réglez à la position désirée et
resserrez les boulons.
Protège-vêtement - Garde-boue
Le garde-boue empêchent les
éclaboussures d'eau de salir les vêtements.
Vous pouvez régler sa position par rapport
à la roue arrière, en déplaçant le protège-
vêtement. Pour cela, retirez les vis (1 et
2). Après avoir réglé à la position désirée,
resserrez les vis (voir la page Couples de
serrage).
Options – Accoudoirs pour hémiplégique
Accoudoirs pour hémiplégique
Il est possible de régler la longueur et
l'angle d'inclinaison de l'accoudoir
hémiplégique. Après avoir desserré
les 2 vis (1) vous pouvez régler la longueur en appuyant sur
l'accoudoir. Pour régler l'angle d'inclinaison, maintenez le bouton 2
enfoncé et puis tourner l'accoudoir à la position désirée, et ensuite
relâchez le bouton. (Fig. 30).
Fig. 29
1
2
2 Fig. 27
1
Fig. 29 a
1
2
Fig. 29 b
2
1
Fig. 29 c
1
Fig. 29 d
1
Fig. 30
