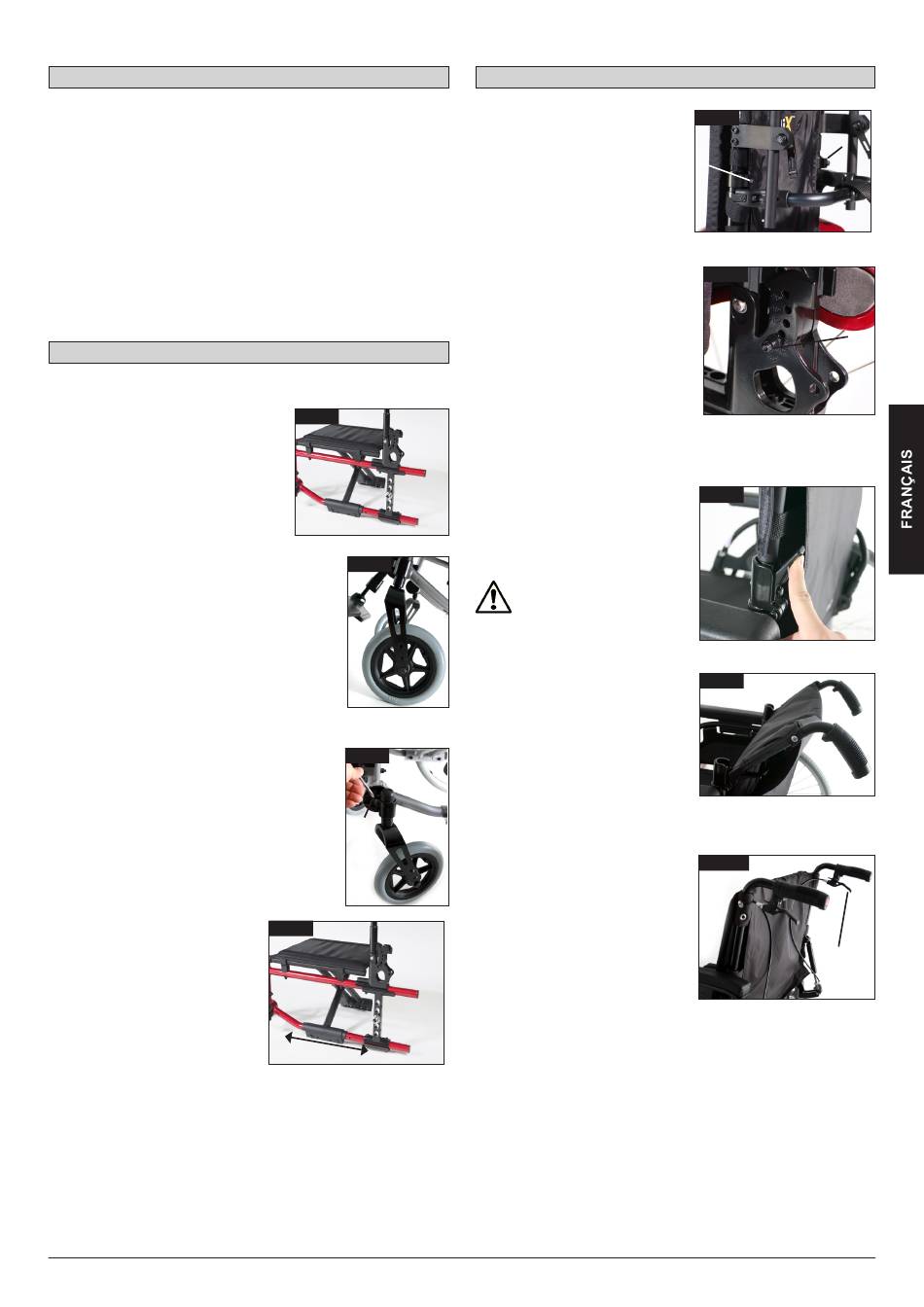

Options – Roues avant
Roues avant, adaptateur de roue avant, fourche de roue avant
Le fauteuil peut tirer légèrement à droite ou à gauche ou les roues
avant peuvent avoir du jeu. Cela peut être dû aux raisons
suivantes :
• Le mouvement avant et arrière des roues n'est pas correctement
réglé.
• Mauvais réglage de l'angle des roues avant.
• Gonflage insuffisant des roues avant et/ou des roues arrière. Le
roulement des roues en est gêné.
Le fauteuil ne pourra avancer droit si les roues avant sont mal
réglées. Les réglages des roues avant doivent toujours être confiés
à un revendeur agréé. En cas de modifications de la position de la
roue arrière, les réglages du support de fourche et du frein doivent
être contrôlés.
Options – Adaptateur de roues avant
Réglage de la hauteur et de l'angle du siège :
La hauteur et l'angle d'inclinaison du
siège sont déterminés par la position
des roues avant et arrière.
Vous pouvez régler la hauteur du siège
en utilisant des roues de différentes
tailles, en modifiant la position des
roues arrière et avant ou à l'aide
d'entretoises. (Fig. 17).
ATTENTION :
Après avoir réglé la hauteur ou l'angle
d'inclinaison du siège, resserrez toutes les
vis.
Remarque :
Vous pouvez modifier l'angle de l'axe des roues
avant en changeant la position de la roue avant/
arrière. L'angle doit toujours être à environ 90°.
Réglage de l'angle de l'axe des roues avant :
Desserrez les vis (1), sortez l'adaptateur de
roues avant, réglez l'angle à 90°, puis resserrez
les vis (Fig. 19).
Remarque :
L'angle de l'axe des roues avant doit être
identique des deux côtés (vérifiez les marques).
Position horizontale de l'axe
Vous pouvez régler le plateau de
l'axe vers l'avant pour avoir une
plus grande manœuvrabilité ou
vers l'arrière pour obtenir une plus
grande stabilité (Fig. 20).
Carrossage de 0° / 3° :
En pivotant l'adaptateur d'axe de 180°, vous pouvez régler le
carrossage à 3° ou à 0°.
Remarque :
Si vous modifiez le carrossage, vous devrez également ré-ajuster
l'empattement.
ATTENTION !
Pensez à régler les freins d'immobilisation en fonction des
modifications apportées!
Fig. 17
Fig. 18
Fig. 19
1
Fig. 20

Options - Dossier

Dossier à hauteur réglable
Vous pouvez régler la hauteur du
dossier dans une fourchette
comprise entre 35 et 50 cm (selon
la position du dossier). Dévissez
les boulons (1)+(2), et placez le
montant du dossier à la position
désirée. Revissez les boulons (Fig.
21).
Dossier inclinable
Vous pouvez régler l'inclinaison du
dossier à 6 positions différentes (-5°
vers l'avant, 0°, 5°, 10°, 15° et 20°
vers l'arrière). Pour régler l'angle,
enlevez la vis (1), réglez à l'angle
d'inclinaison désiré et resserrez de
nouveau la vis. (Fig. 22).
En desserrant le levier de serrage
(1), vous pouvez régler la hauteur du
dossier dans une fourchette comprise entre 35 et 50 cm.
Dossier pliable
Pour redresser le dossier :
Pour redresser le dossier, relevez
les poignées vers le haut et
vers l'avant jusqu'à ce que vous
entendiez un clic indiquant qu'elles
sont bien enclenchées.
Lorsque vous pliez/
dépliezle dossier, tenez
vos doigts et autres
objets éloignés du
dossier, pour éviter toute
blessure ou endommagement.
Pour abaisser le dossier :
Vous pouvez abaisser le dossier
afin de faciliter le transport du
fauteuil.
N'abaissez pas le dossier
lorsqu'une charge est apposée
contre car cela pourrait briser le
levier.
Pour rabattre le dossier vers le bas, poussez sur les petits leviers
(Fig. 24 + 25) situés de chaque côté du dossier.
Angle d'inclinaison du dossier
(7° - 30°)
En tirant sur les 2 leviers (1)
simultanément, le dossier est libéré.
Vous pouvez alors le régler à la
position désirée.
En relâchant les deux leviers (1)
vous verrouillez automatiquement le
dossier à la position ou il se trouve (Fig. 25a).
ATTENTION :
Le dossier inclinable ne peut être utilisé qu'en combinaison
avec l'extension de la base roulante.
ATTENTION :
Il est recommandé d'employer le dossier inclinable uniquement
en combinaison avec des roulettes anti-bascule (garde au sol
maximum de 3 - 5 cm).
ATTENTION :
Il est recommandé d'employer le dossier inclinable en
combinaison avec la barre de stabilisation.
Fig. 21
2
1
Fig. 22
1
Fig. 24
Fig. 25
Fig. 25a
1
29
HeliX, HeliX XL, HeliX Comfort Rev. 1
