Zwenkwielen; Zwenkwieladaptor; Rugleuningen - Quickie HeliX Gebrauchsanweisung

Opties - Zwenkwielen
Zwenkwielen, balhoofden, voorvorken
Het kan gebeuren dat de rolstoel iets afwijkt naar links of naar rechts
of dat de zwenkwielen wiebelen. Dat kan door de volgende zaken
komen:
• De voorwaartse en/of achterwaartse wielbeweging is niet goed
ingesteld.
• De camber is niet goed afgesteld.
• De luchtdruk van het zwenkwiel en/of van het achterwiel is niet
goed; de wielen draaien niet soepel genoeg.
De rolstoel beweegt niet in een rechte lijn als de zwenkwielen niet
goed zijn aangepast. U moet de zwenkwielen laten afstellen door
een erkend dealer. Telkens wanneer u de positie van het achterwiel
hebt laten veranderen, moet u het balhoofd opnieuw aanpassen en
de wielvergrendelingen controleren.
Opties - Zwenkwieladaptor
Aanpassen van de zithoogte en de zithoek:
De zithoogte en zithoek worden
bepaald door de positie van het
zwenkwiel en het achterwiel.
De zithoogte kan worden aangepast
door het gebruik van verschillende
maten achterwielen en door het
wijzigen van de positie van de
achterwielen en de zwenkwielen door
Afstandstukken te gebruiken. (Fig. 17).
OPGELET:
Na het aanpassen van de zithoogte/zithoek,
moeten alle schroeven opnieuw worden
aangedraaid.
Let op:
U kunt de hoek van de zwenkwielas wijzigen
door de positie van het zwenkwiel/achterwiel te
wijzigen. Dit moet altijd ongeveer 90° zijn.
Aanpassen van de hoek van de zwenkwielas:
Draai de schroeven (1) los, trek de
zwenkwieladaptor naar buiten, stel hem op een
hoek van 90° in en draai de schroeven opnieuw
aan (Fig. 19).
Let op:
De hoek van de zwenkwielas moet aan beide
kanten hetzelfde zijn (controleer door
markering).
Horizontale aspositie
De asplaat kan naar voren worden
aangepast voor beter
manoeuvreren of naar achteren
voor meer stabiliteit (Fig. 20).
0° / 3° camber:
Door de adaptor met 180° te draaien, kan de camber op 3° of 0°
worden ingesteld.
Let op:
Als u deze aanpassing aanbrengt, moet de wielbasis daarna ook
opnieuw worden aangepast.
OPGELET!
De wielvergrendelingen moeten op de nieuwe positie worden
aangepast!

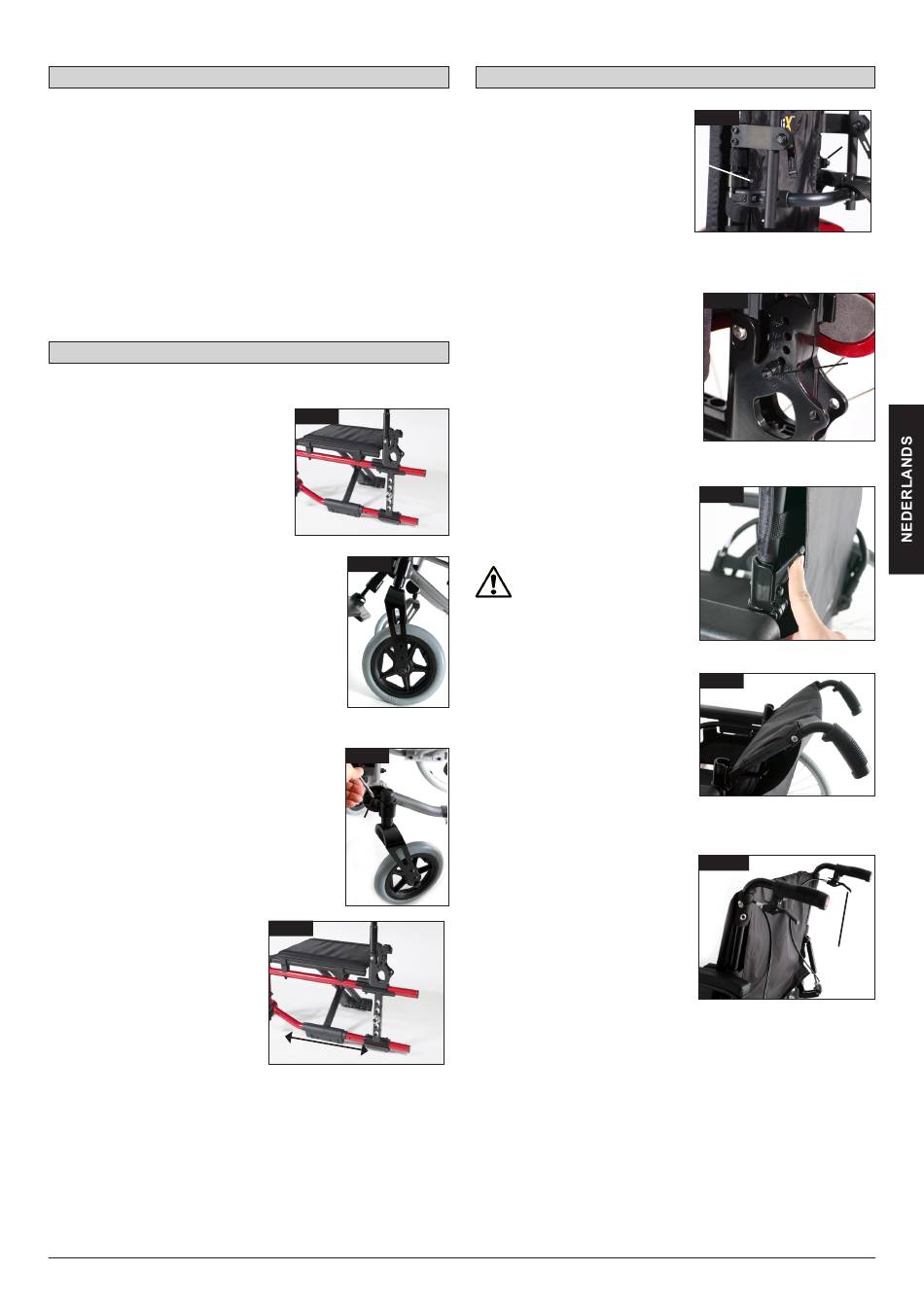

Fig. 17
Fig. 18
Fig. 19
1
Fig. 20
Opties – Rugleuning
Hoogteverstelbare rugleuning
De hoogte van de rugleuning kan
worden versteld van 35 - 50 cm
(afhankelijk van de positie van de
rugleuning). Draai de bouten
(1)+(2) los en druk de buis van de
rugleuning in de gewenste positie.
Draai de bouten weer aan (Fig.
21).
Hoekverstelbare rugleuningen
De rugleuning kan in 6 verschillende
posities worden ingesteld (-5° naar
voor, 0°, 5°, 10°, 15° en 20° naar
achter). Om de hoek aan te passen,
verwijdert u de schroef (1), stelt u de
gewenste hoek in en draait u de
schroef opnieuw aan. (Fig. 22).
Door de klemhendel (1) los te
maken kan de hoogte van de
rugleuning oneindig van 35 – 50 cm
worden aangepast.
Rugleuning vouwen
De rugleuning omhoog klappen:
U kunt de rugleuning omhoog
klappen door de handvaten omhoog
en naar voren te duwen, tot zij op
hun plaats klikken.
Houd uw vingers en
andere voorwerpen uit de
buurt van het
vouwmechanisme als u
de rugleuning opvouwt,
om om letsel of schade te
voorkomen.
De rugleuning omlaag vouwen:
De rugleuning kan omlaag
worden gevouwen om het
gemakkelijker te maken om de
rolstoel te vervoeren.
Doe dit niet wanneer deze is
belast, aangezien de hendel zou
kunnen breken.
Duw op de twee kleine hendels aan beide zijdes van de rugleuning
(fig. 24 + 25), om de rugleuning naar beneden te vouwen.
Rugleuning met verstelbare hoek
(7° - 30°)
Door de 2 hendels (1) gelijktijdig in
te drukken, wordt de rugleuning
losgemaakt en kan hij op de juiste
positie worden ingesteld.
Bij het loslaten van de 2 hendels (1)
zal de rugleuning op zijn plaats
vastklikken (Fig. 25a).
OPGELET:
De verstelbare rugleuning mag alleen in combinatie met een
verlengde wielbasis worden gebruikt.
OPGELET:
Het wordt aanbevolen de verstelbare rugleuning in combinatie
met anti-kantelwielen te gebruiken (maximale bodemvrijheid 3 -
5 cm).
OPGELET:
Wij adviseren de verstelbare rugleuning te gebruiken in
combinatie met een stabilisatiestang.
Fig. 21
2
1
Fig. 22
1
Fig. 24
Fig. 25
Fig. 25a
1
11
