Anwendungsbeispiele

6 Anwendungsbeispiele

6.1 Einleitung

HINWEIS
Um den Frequenzumrichter in Werkseinstellung zu
betreiben, benötigen Sie ggf. Drahtbrücken zwischen
Klemme 12 (oder 13) und Klemme 27.
Die Beispiele in diesem Abschnitt sollen als Schnellreferenz
für häufige Anwendungen dienen.
•
Parametereinstellungen sind die regionalen
Werkseinstellungen, sofern nicht anders
angegeben (in 0-03 Ländereinstellungen
ausgewählt).
•
Neben den Zeichnungen sind die Parameter für
die Klemmen und ihre Einstellungen aufgeführt.
•
Wenn Schalteinstellungen für die analogen
Klemmen A53 und A54 erforderlich sind, werden
diese ebenfalls dargestellt

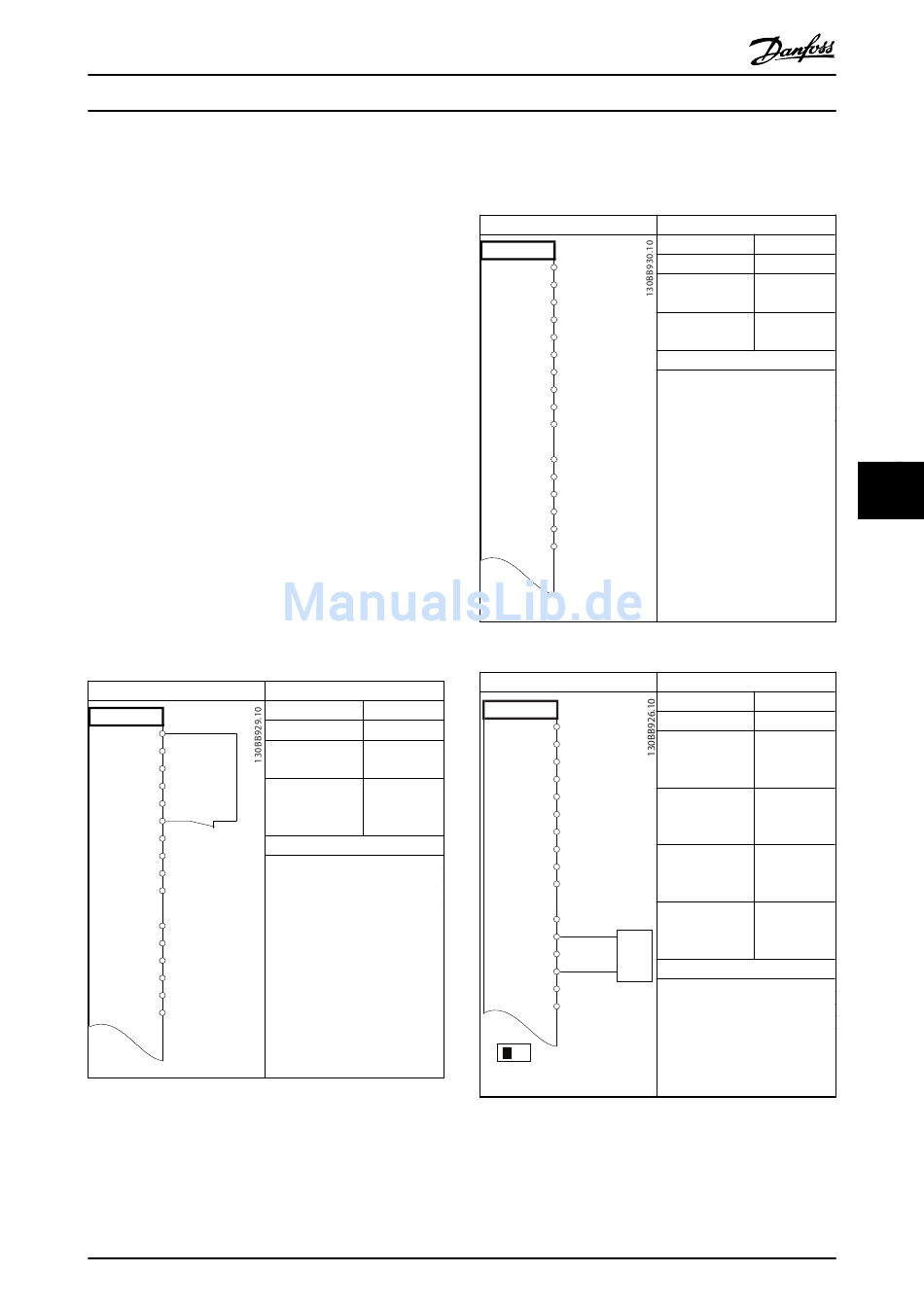

6.2 Anwendungsbeispiele
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tabelle 6.1 AMA mit angeschlossener Kl. 27
VLT ® AQUA Drive (D-Rahmen)
Produkthandbuch
Parameter
Funktion Einstellung
1-29 Autom. [1] Komplette
Motoranpassung Anpassung
5-12 Klemme 27 [2]*
Digitaleingang Motorfreilauf
(inv.)
* = Werkseinstellung
Hinweise/Anmerkungen: Die
Parametergruppe 1-2* muss
entsprechend dem Motor
eingestellt werden
®
MG21A103 - VLT ist eine eingetragene Marke von Danfoss
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tabelle 6.2 AMA ohne angeschlossene Kl. 27
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
+
A IN
53
A IN
54
COM
55
-
A OUT
42
-10 - +10V
COM
39
U - I
A53
Tabelle 6.3 Analoger Drehzahlsollwert (Spannung)
Parameter
Funktion Einstellung
1-29 Autom. [1] Komplette
Motoranpassung Anpassung
5-12 Klemme 27 [0] Ohne
Digitaleingang Funktion
* = Werkseinstellung
Hinweise/Anmerkungen: Die
Parametergruppe 1-2* muss
entsprechend dem Motor
eingestellt werden
Parameter
Funktion Einstellung
6-10 Klemme 53
Skal.
Min.Spannung 0,07 V*
6-11 Klemme 53 10 V*
Skal.
Max.Spannung
6-14 Klemme 53 0 UPM
Skal. Min.-Soll/
Istwert
6-15 Klemme 53 1500 UPM
Skal. Max.-Soll/
Istwert
* = Werkseinstellung
Hinweise/Anmerkungen:
