Installation
230 VAC
50/60Hz
230 VAC
50/60Hz
3 Phase
power
input
Load Share
+10Vdc
0-10Vdc
0/4-20 mA
0-10Vdc
0/4-20 mA

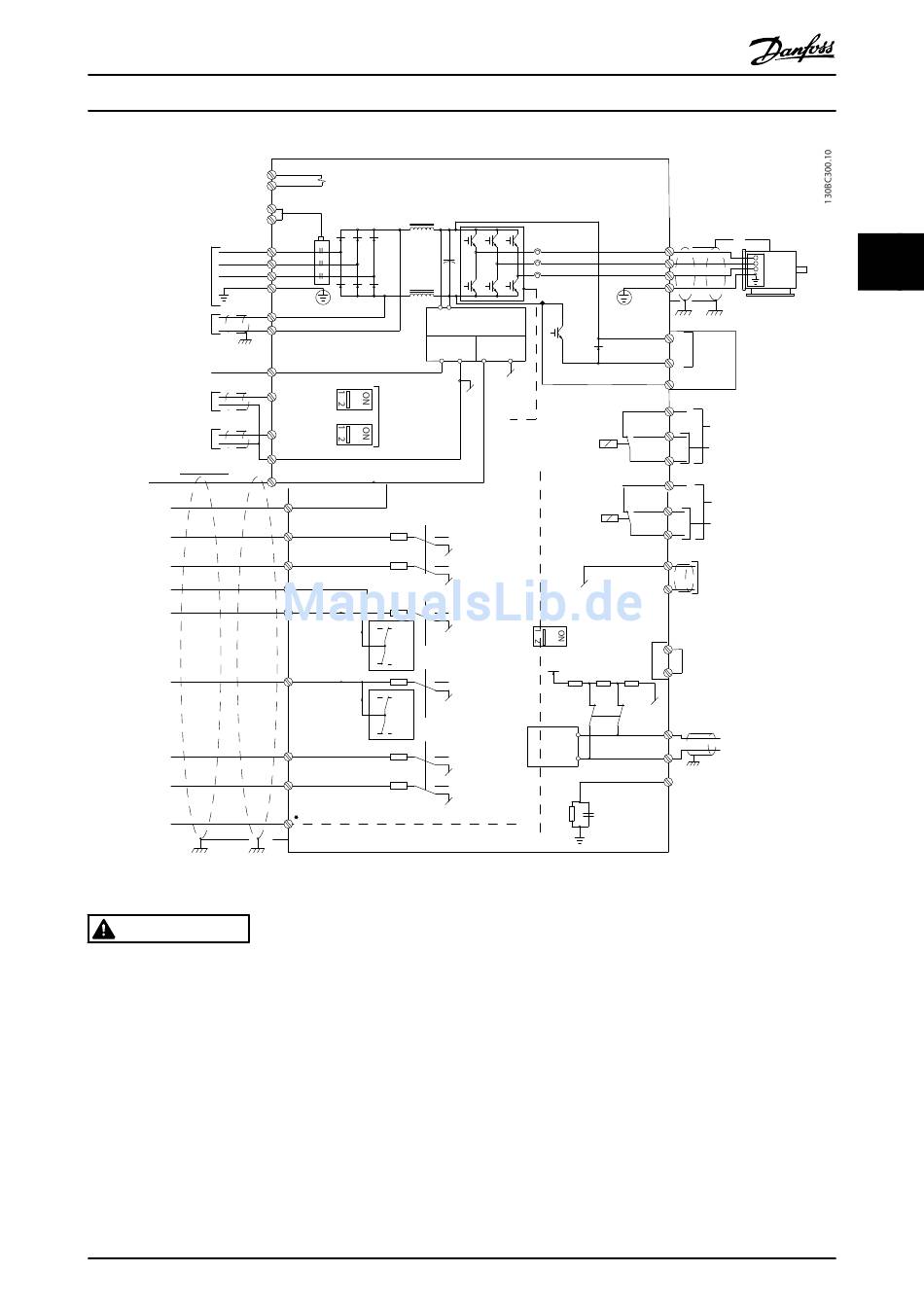

Abbildung 2.2
WARNUNG
GEFAHR DURCH ANLAGENKOMPONENTEN!
Drehende Wellen und elektrische Betriebsmittel stellen
potenzielle Gefahrenquellen dar. Alle Elektroarbeiten
müssen den VDE-Vorschriften und anderen lokal geltenden
Elektroinstallationsvorschriften entsprechen. Nur qualifi-
ziertes Fachpersonal darf Installation, Inbetriebnahme und
Wartung vornehmen. Eine Nichtbeachtung dieser
Richtlinien kann Tod oder schwere Verletzungen zur Folge
haben.
VLT ® AQUA Drive (D-Rahmen)
Produkthandbuch
TB5
R1
TB6 Contactor
91 (L1)
92 (L2)
93 (L3)
95
PE
Switch Mode
88 (-)
Power Supply
89 (+)
15mA
50 (+10 V OUT)
+ -
S201
53 (A IN)
ON=0-20mA
S202
OFF=0-10V
54 (A IN)
55 (COM A IN)
12 (+24V OUT)
13 (+24V OUT)
P 5-00
24V (NPN)
18 (D IN)
0V (PNP)
24V (NPN)
19 (D IN)
0V (PNP)
20 (COM D IN)
24V (NPN)
27 (D IN/OUT)
0V (PNP)
24V
0V
24V (NPN)
29 (D IN/OUT)
0V (PNP)
24V
0V
24V (NPN)
32 (D IN)
0V (PNP)
24V (NPN)
33 (D IN)
0V (PNP)
*
37 (D IN)
®
MG21A103 - VLT ist eine eingetragene Marke von Danfoss
(U) 96
(V) 97
(W) 98
(PE) 99
Regen +
24Vdc
(R+) 82
200mA
+ -
(R-) 81
Regen -
relay1
relay2
(COM A OUT) 39
(A OUT) 42
S801
ON=Terminated
OFF=Open
5V
0V
S801
RS-485
(P RS-485) 68
Interface
(N RS-485) 69
(COM RS-485) 61
VORSICHT
GETRENNTE VERLEGUNG VON LEITUNGEN!
Verlegen Sie die Netz-, Motor- und Steuerleitungen zum
Schutz vor Hochfrequenzstörungen in drei getrennten
Kabelkanälen oder verwenden Sie getrennte abgeschirmte
Leitungen. Nichtbeachten kann die einwandfreie und
optimale Funktion des Frequenzumrichters sowie anderer
angeschlossenen Geräte beeinträchtigen.
Motor
Brake
Regen
resistor
83
03
240Vac, 2A
02
400Vac, 2A
01
06
240Vac, 2A
05
400Vac, 2A
04
Analog Output
0/4-20 mA
1
Brake Temp
(NC)
2
RS-485
(PNP) = Source
(NPN) = Sink
2 2
9
