Installation
Stecker, Kabel und Anschlüsse
Die Daten- und Stromkabel des Antriebs sind an den Antrieben LA35/LA36/LA37 voneinander getrennt und
vormontiert.
Stromkabel
Es werden standardmäßige Stromkabel für LA35, LA36 und LA37 verwendet. Das Stromkabel besitzt offene
Kabelenden.
Folgendes muss beachtet werden, wenn das Stromkabel verlängert werden soll:
Es gibt keine speziellen Anforderungen an das Stromkabel, abgesehen davon, dass es dem maximalen Span-
nungsabfall bei dem am weitesten von der Netzversorgung entfernten Antrieb standhalten muss. Hinsichtlich der
Wahl des richtigen Stromkabels muss außerdem Folgendes berücksichtigt werden:
■ Das kurze Kabel ist Standard.
■ Der Stromverbrauch eines einzelnen Antriebs im ungünstigsten Szenario.
■ Die Frage, ob gleichzeitig mehr als ein Antrieb verfahren werden soll.
Die Kabel müssen so dimensioniert sein, dass sich die Eingangsspannung aller Bus-Antriebe auch unter den
ungünstigsten angenommenen Betriebsbedingungen innerhalb der zulässigen Grenzwerte befindet.
Datenkabel

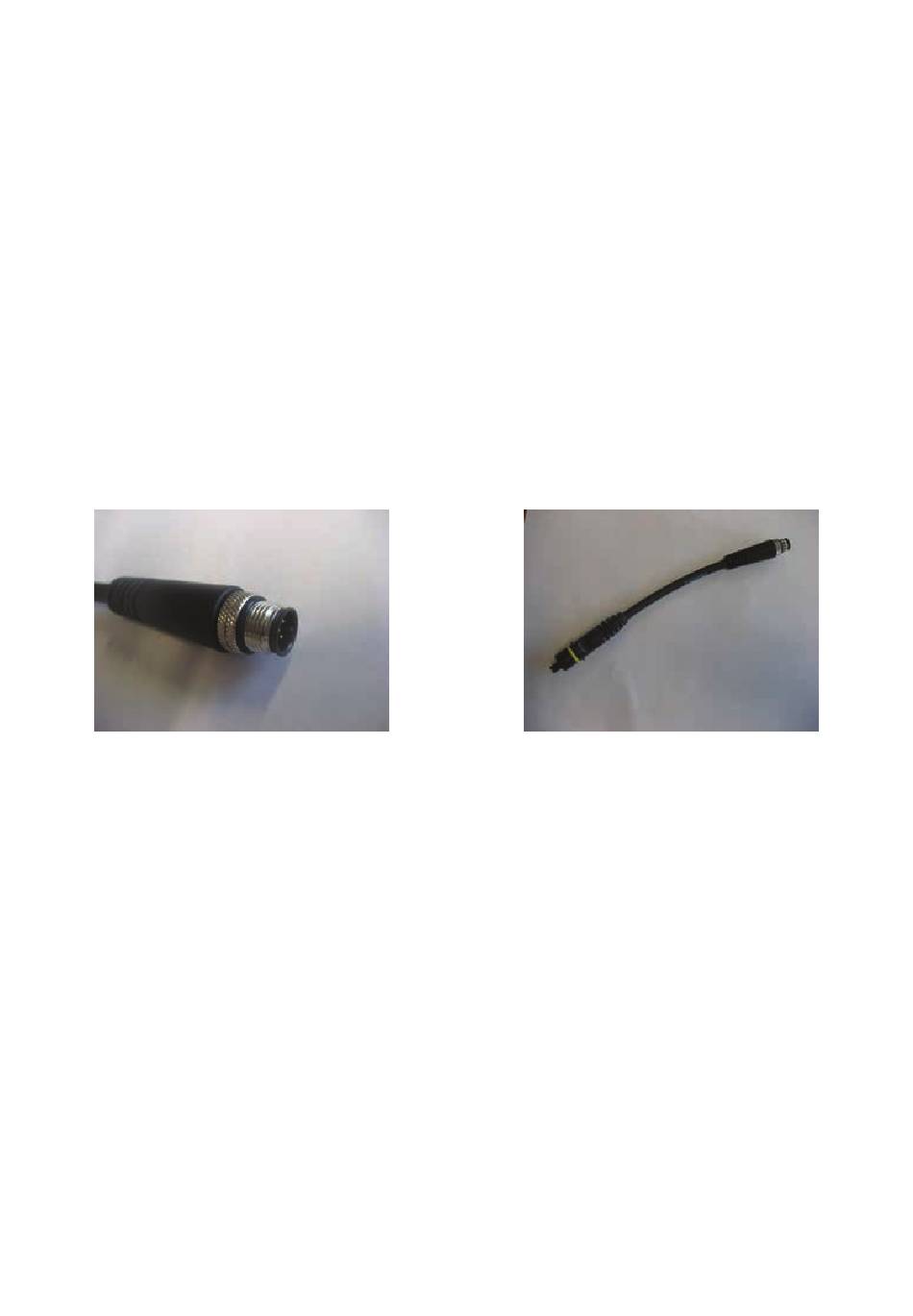

Das Datenleitungskabel weist einen herkömmlichen M12x1-Anschluss auf (männlich, A-kodiert, 5-polig). Es müs-
sen stets ab Werk montierte Kabel verwendet werden.
Die Anordnung der Steckerstifte wurde gewählt, um die Verwendung von herkömmlichen Device-
Net-M12-Kabeln, passiven TAPs (T-Stücke) und Abschlusswiderständen zu ermöglichen.
