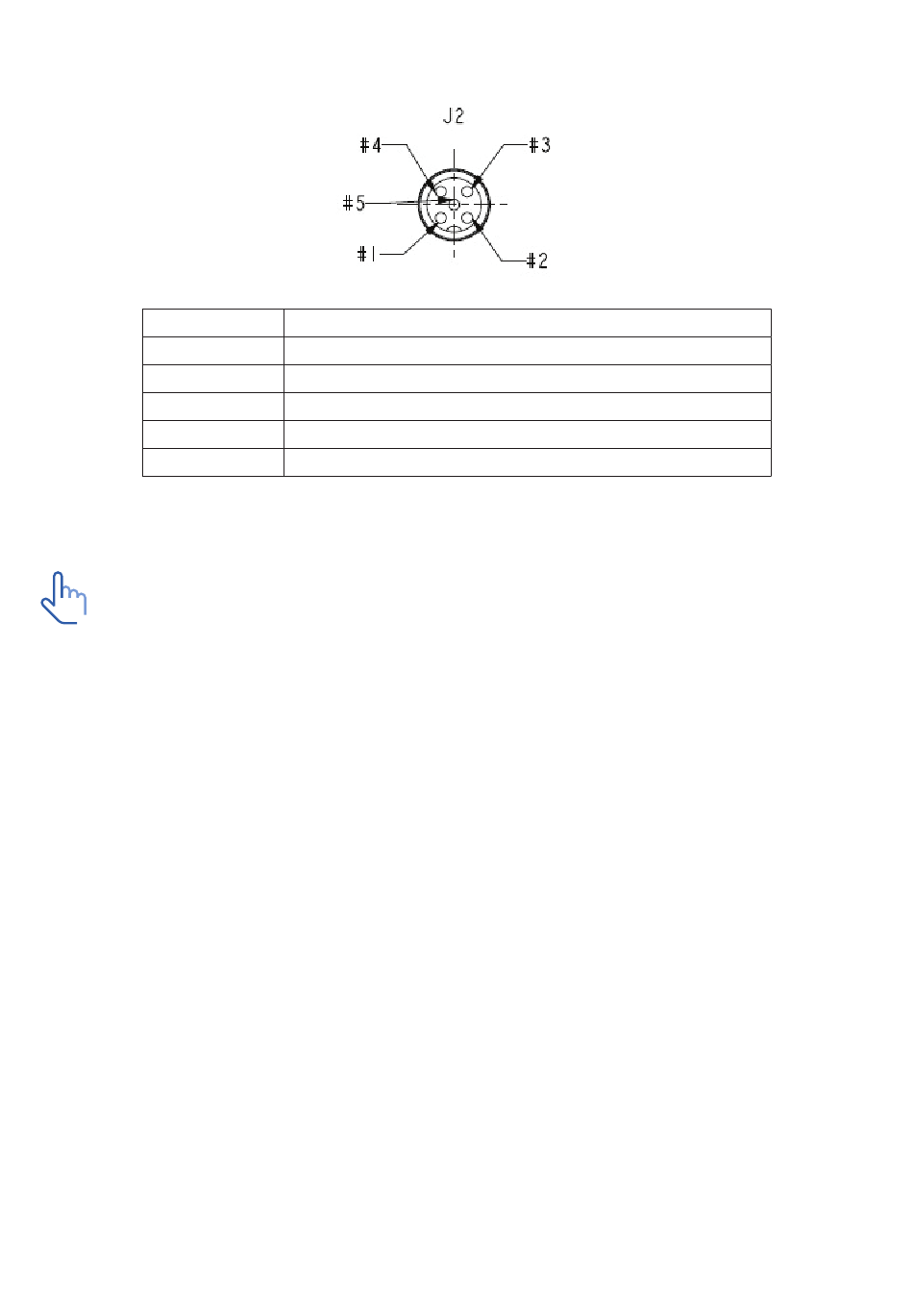

Stift
1
2
3
4
5
Laut EIA-485-Spezifikation handelt es sich bei A um das invertierte Signal und bei B um das nicht inver-
tierte Signal, doch zahlreiche Hersteller von RS485-Transceivern geben die entgegengesetzte Belegung
an; dabei handelt es sich um ein weit verbreitetes Missverständnis.
LINAK stellt lediglich die Leitungskabel vom Antrieb zum nächstgelegenen TAP in der Verbindungsleitung bereit;
die Verkabelung über größere Entfernungen zur Verbindung der einzelnen TAPs, liegt in der Zuständigkeit des
Kunden bzw. des Systemintegrators.
Folgende Kabeleigenschaften müssen bei der Auswahl des Verbindungskabels erfüllt werden.
Elektrische Anforderungen gemäß TSB89; Anwendungsrichtlinien für TIA-EIA-485-A, meist:
■ STP-Kabel mit 24-AWG-Drähten
■ 120 Ω Wellenwiderstand
■ Leistung unter 40 pF/Meter
■ Beidraht als gemeinsame Signalreferenz
MODbus Installationsanleitung für LA35, LA36 und LA37
Signal
Herkömmliche RS485-Signalreferenz und Kabelabschirmung
Für spätere Belegung reserviert
Für spätere Belegung reserviert
Nicht invertiertes RS485-Signal – RS485_B (bzw. TxD+/RxD+)
Invertiertes RS485-Signal – RS485_A (bzw. TxD-/RxD-)
Seite 6 von 44
