Installation
Verbindung vorbereiten
Stellen Sie sicher, dass Sie Kabel mit ausreichender Länge verwenden, damit sie sich mit der Bewegung des
Antriebssystems mitbewegen können.
1. Schließen Sie ein DC-Kabel an eine der DC-Buchsen der WiFi2LIN-Box an.
2. Schließen Sie ein LINbus-Kabel an eine der RJ45-Buchsen der WiFi2LIN-Box an.
3. Stellen Sie sicher, dass Sie eine Zugentlastung vornehmen, indem Sie die Kabel in die Nuten im Boden der
WiFi2LIN-Box legen.
Die zusätzlichen Anschlüsse (DC und RJ45), die an der WiFi2LIN-Box vorhanden sind, dienen zum Anschluss von
Zubehör, da die WiFi2LIN-Box beide Anschlüsse am Verstellantrieb belegt.
Montage
1. Montieren Sie die WiFi2LIN-Box an einer geeigneten Stelle mit zwei Schrauben mit den folgenden Spezifika-
tionen:
Gewinde: max. 3,8 mm
Kopf: max. 8,5 mm
Länge: min. 28 mm
2. Montieren Sie die WiFi2LIN-Box so, dass die LED-Lichtfarben und -zustände leicht zu erkennen sind.

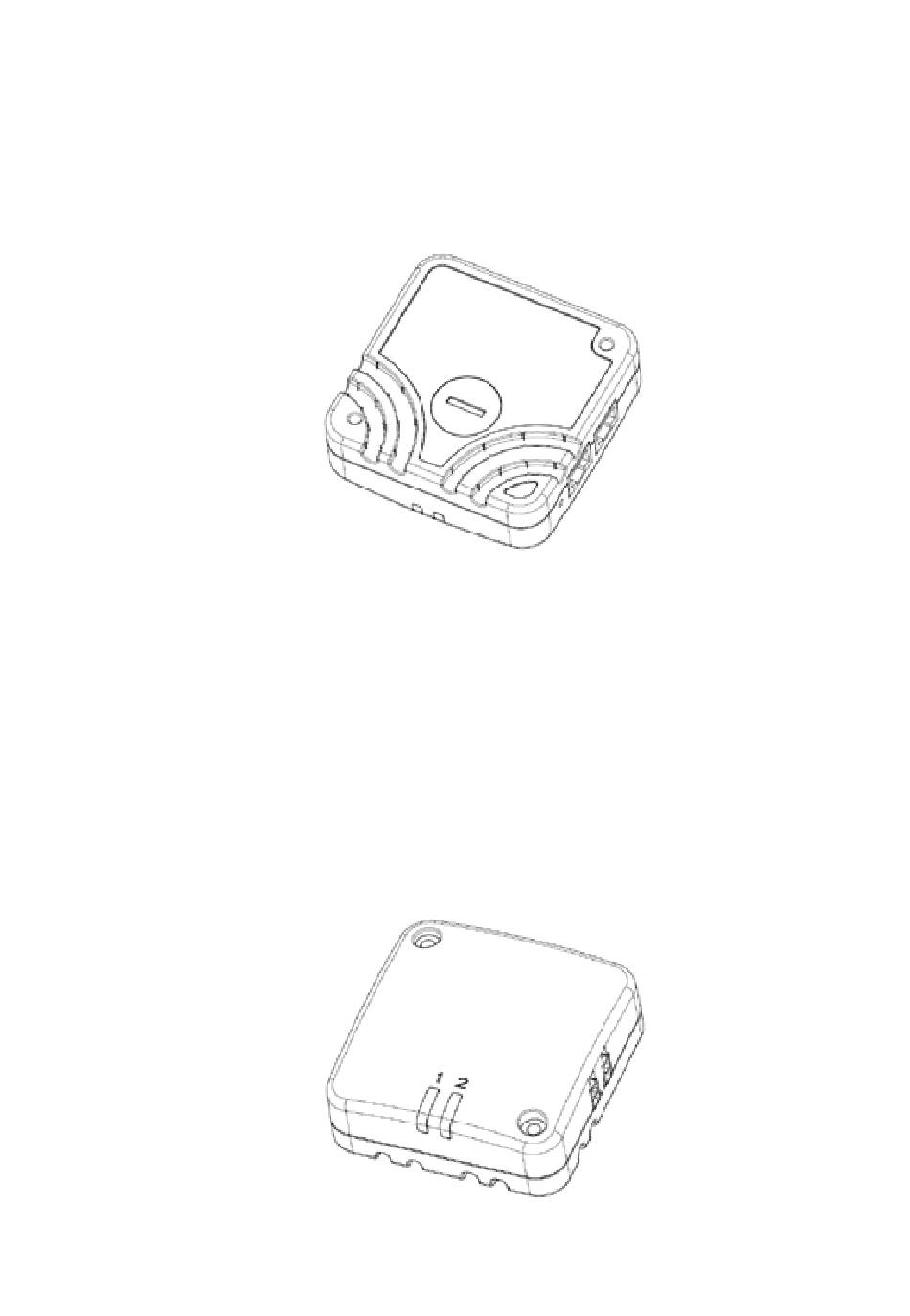

Abbildung 2: Nuten für Zugentlastungen
Abbildung 3: LEDs und Montagebohrungen
Seite 13 von 20
