MODbus Installationsanleitung für LA35, LA36 und LA37

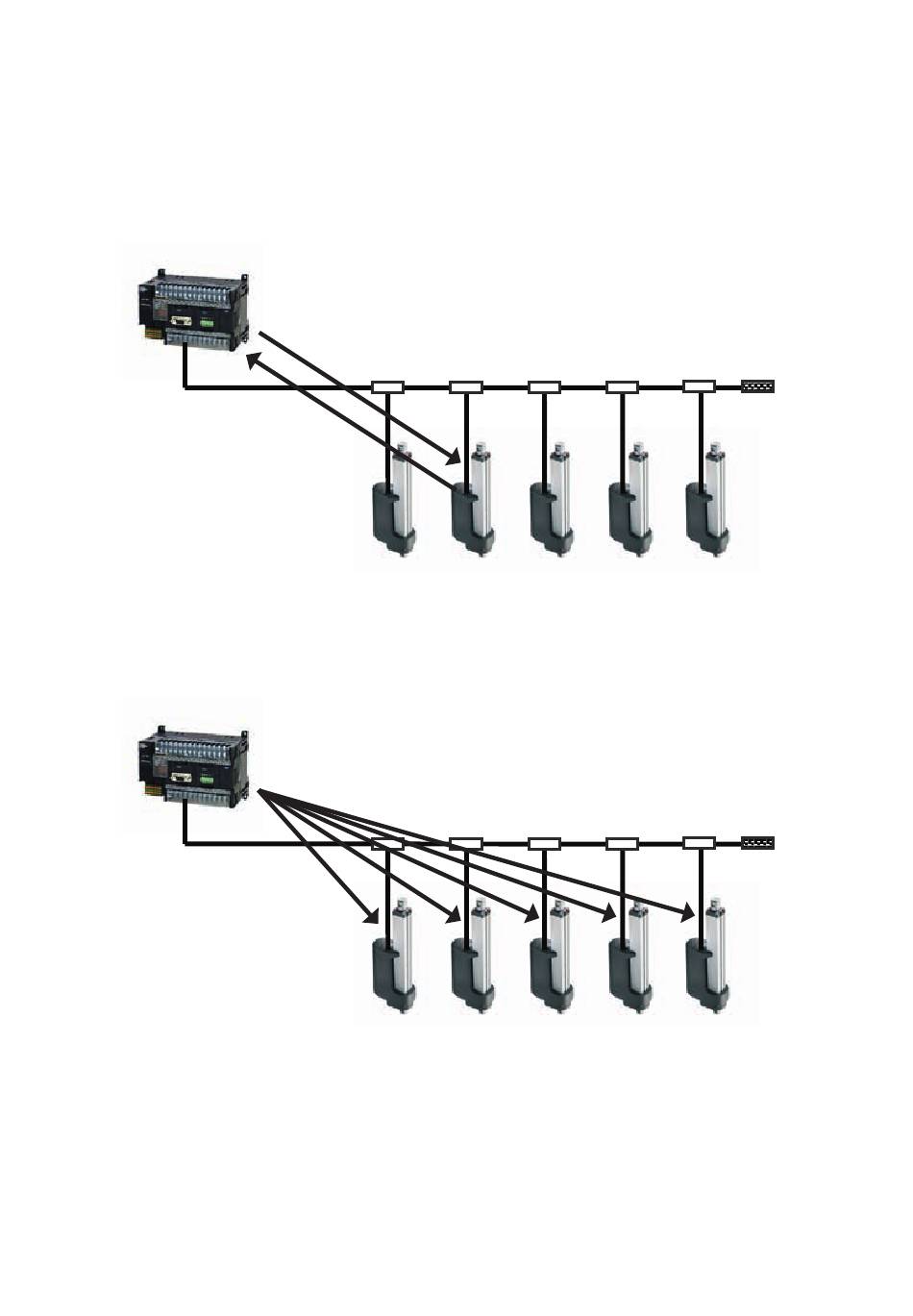

Unicast/Broadcast
MODBUS ist ein Einzelmaster-System, d. h., es kann jeweils immer nur ein Master-Gerät angeschlossen werden. Es
sind zwei Kommunikationsarten möglich: Unicast und Broadcast.
Anfrage/Antwort (Unicast)
Die Anfragen des Master-Geräts werden an ein bestimmtes Slave-Gerät gerichtet. Das Master-Gerät wartet
anschließend auf die Antwort des abgefragten Slave-Geräts. In diesem Modus besteht die Datenübertragung aus
zwei Meldungen: einer Anfrage des Master-Geräts und einer Antwort des Slave-Geräts.
Broadcast
Das Master-Gerät sendet eine Meldung an die Adresse „0", d. h., die Information richtet sich an alle Slave-Geräte
im Netzwerk. Diese Stationen führen den Befehl aus ohne eine Antwort zu übertragen.
Reaktionszeit
Das Slave-Gerät antwortet auf jede gültige MODBUS-Anfrage des Master-Geräts innerhalb eines bestimmten Zeit-
raums, der vom eingestellten Wert des Parameters „MODBUS-Antwortverzögerung" (Eingaberegister 59) abhän-
gig ist. Bei dem voreingestellten Parameterwert (3 ms) beträgt die Reaktionszeit höchstens 18 ms (3 + 15 ms); bei
Erhöhung des Parameterwerts beträgt die Reaktionszeit im ungünstigsten Fall 115 ms (100 + 15 ms).
Seite 11 von 44
