15 Zubehör installieren (optional)
15.3 Kabel anschließen
Die Kommunikationsplatine bietet mehrere Anschlüsse.
Welche Kabel Sie anschließen hängt davon ab, welche
Kommunikationsschnittstellen Sie nutzen wollen. Die
Montageabläufe für die unterschiedlichen Kabel sind
prinzipiell identisch.
7
6

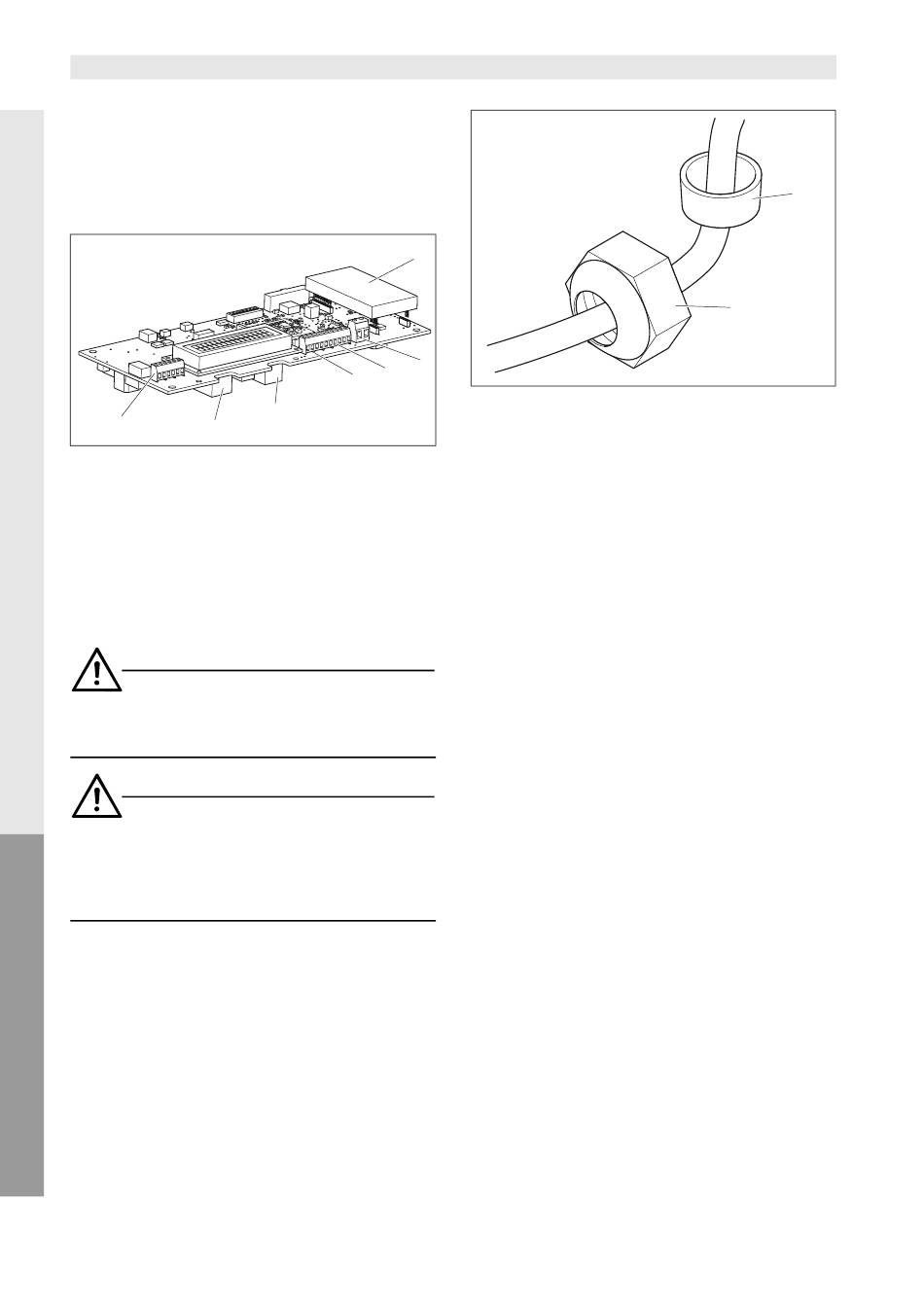

Abbildung 40: Anschlüsse der
Kommunikationsplatine
1
Steckplatz für Modem (Zubehör)
2
Klemme für S0/AL-OUT
3
RS485-Schnittstelle
4
Klemme für analoge Schnittstellen
5
RJ11-Steckbuchse
6
RJ45-Steckbuchse
7
Klemme für RJ45 und RJ11
Gefahr!
Beschädigungsgefahr für den Wechselrichter. Schlie-
ßen Sie im Wechselrichter nur doppelt isolierte Kabel
an.
Gefahr!
Beschädigungsgefahr für die Kommunikationsplatine
durch elektrostatische Entladung. Berühren Sie eine
geerdete Stelle, zum Beispiel die Aufnahme für die
Gehäuseverschraubung unten rechts, bevor Sie die
Platine berühren.
• Drehen Sie die benötigte Kabelverschraubung auf.
Drücken Sie den Blindstopfen und den Dichtring
von innen nach außen aus der Verschraubung. Lö-
sen Sie den Dichtring vom Stopfen.
36
1
2
3
4
5
Montage- und Bedienungsanleitung Solar-Wechselrichter convert
.
Abbildung 41: Überwurfmutter und Dichtring
1
Dichtring
2
Überwurfmutter
• Fädeln Sie erst die abgeschraubte Überwurfmutter
und dann den Dichtring auf das Kabel.
• Führen Sie das Kabel durch die Verschraubung zum
Anschluss an der Kommunikationsplatine. Achten
Sie darauf, dass das Kabel über der Schutzfolie
(convert 4T/6T) bzw. dem Schutzblech (convert 8T/
10T) verläuft.
Das Kabel muss auf direktem Weg von der Kabel-
verschraubung zum Steckplatz verlaufen. Das Ka-
bel darf nicht seitlich über die Schutzfolie bzw. das
Schutzblech hinausragen.
Twisted-Pair-Kabel (RJ45)
• Stecken Sie den Stecker des Twisted-Pair-Kabels
in die entsprechende Steckbuchse (Abbildung 40,
Position 6).
Telefonkabel (RJ11)
• Stecken Sie den Stecker des Telefonkabels in die
entsprechende Steckbuchse (Abbildung 40,
Position 5).
Funkantenne
• Stecken Sie den Stecker der Funkantenne an das
GSM-Modem.
• Installieren Sie die Funkantenne so, dass sie einen
guten Empfang hat.
1
2
