5 Geräte- und Systembeschreibung
Leistungsdaten direkt abfragen
Fragen Sie die Leistungsdaten Ihrer Photovoltaik-Anla-
ge direkt am Wechselrichter ab. Dazu stellen Sie mit ei-
nem Computer oder einem Mobiltelefon eine Verbin-
dung zu Ihrem Wechselrichter her. Der integrierte Web-
server stellt die aktuellen Leistungsdaten übersichtlich
auf HTML-Seiten dar, sodass Sie mit jedem gängigen
Internetbrowser auf die Daten zugreifen können. Sie
benötigen keine spezielle Software. Zusätzlich können
Sie alle gespeicherten Leistungsdaten herunterladen
und mit einem gängigen Tabellenkalkulationspro-
gramm darstellen.
Um die Daten abzufragen, verbinden Sie Ihren Compu-
ter über ein lokales Netzwerk (Ethernet) mit dem Wech-
selrichter. Schließen Sie einfach den Wechselrichter mit
einem handelsüblichen Netzwerkkabel (Twisted-Pair-
Kabel) an den Switch oder Hub Ihres Netzwerkes an
(siehe Abbildung 4).
Falls Sie keinen Switch oder Hub haben, können Sie
den Wechselrichter mit einem Crossover-Kabel direkt
an den Computer anschließen (siehe Abbildung 5).
Hinweis
Twisted-Pair-Kabel sind die für Computernetzwerke
üblichen Verbindungskabel und weit verbreitet. Diese
Kabel sind für die meisten Anwendungsfälle geeignet
und im Computerfachhandel erhältlich.
Ein Crossover-Kabel ist ein spezieller Typ von Twisted-
Pair-Kabel, bei dem die Stecker anders belegt sind.
Dadurch können zwei Geräte direkt miteinander ver-
bunden werden, ohne dass ein Switch oder Hub nötig
ist.
Sie benötigen ein Crossover-Kabel nur dann, wenn Sie
den Wechselrichter direkt, das heißt ohne Switch/Hub,
mit einem Computer verbinden (Abbildung 5).
1
2

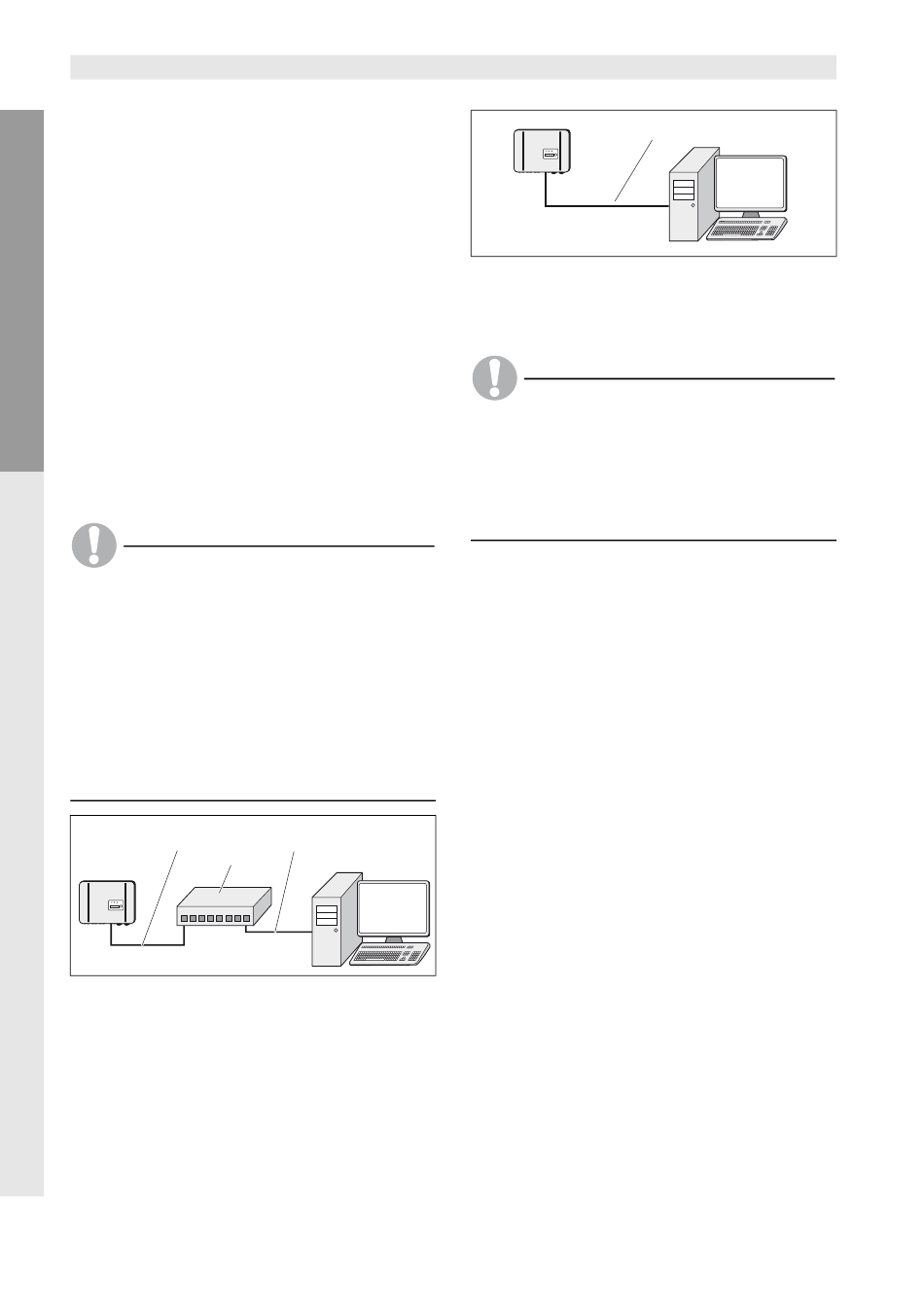

Abbildung 4:
Leistungsdaten mit Computer über
Netzwerk abfragen
1
Ethernet-Verbindung (Twisted-Pair-Kabel)
2
Switch/Hub
10
1
Montage- und Bedienungsanleitung Solar-Wechselrichter convert
Abbildung 5:
Leistungsdaten mit Computer über ein
Crossover-Kabel abfragen
1
Ethernet-Verbindung (Crossover-Kabel)
Hinweis
Falls Sie entsprechende Fachkenntnisse haben, kön-
nen Sie den Wechselrichter über einen Signalpegel-
wandler an eine serielle Schnittstelle (RS232 oder USB)
Ihres Computers anschließen. Allerdings sind bei dieser
Verbindungsart nur die momentanen Leistungsdaten
abfragbar. Die eingebaute Webserver und die gespei-
cherten Daten sind nicht verfügbar.
